Lý thuyết Công nghệ 12 Cánh diều bài 19: Khuếch đại thuật toán có nội dung lý thuyết trong chương trình sách mới. Thông qua đây các em học sinh tham khảo và chuẩn bị cho bài học sắp tới.

I. Khuếch đại thuật toán

- Là mạch điện tử tích hợp nhiều tầng khuếch đại dòng một chiều, có hệ số khuếch đại rất lớn, có hai đầu vào và một đầu ra.

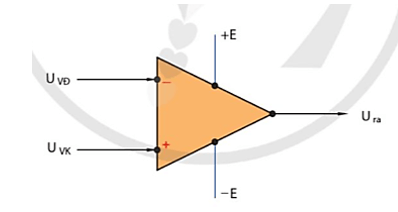

1. Kí hiệu

U_VK: điện áp vào không đảo

U_VĐ: điện áp vào đảo

U_ra: điện áp ra

+E, -E: nguồn cấp

2. Nguyên lí làm việc

- Khi có tín hiệu đưa đến đầu vào không đảo thì tín hiệu ra cùng dấu với tín hiệu vào.

- Khi có tín hiệu đưa đến đầu vào đảo thì tín hiệu ra đảo dấu với tín hiệu vào.

Hệ số khuếch đại của khuếch đại thuật toán có thể lên tới 106.

II. Ứng dụng của khuếch đại thuật toán

1. Mạch khuếch đại

- Làm tăng cường biên độ tín hiệu vào.

- Phân loại:

+ Mạch khuếch đại đảo: tín hiệu sau khuếch đại đảo dấu so với tín hiệu vào và có biên độ lớn hơn biên độ tín hiệu vào.

$U_{ra}=-\frac{R_2}{R_1}{U}_{vào}$

+ Mạch khuếch đại không đảo: tín hiệu sau khuếch đại cùng dấu so với tín hiệu vào và có biên độ lớn hơn biên độ tín hiệu vào.

$U_{ra}=1+\frac{R_2}{R_1}{U}_{vào}$

2. Mạch cộng

- Thực hiện phép cộng đối với các tín hiệu điện áp ở đầu vào.

- Phân loại:

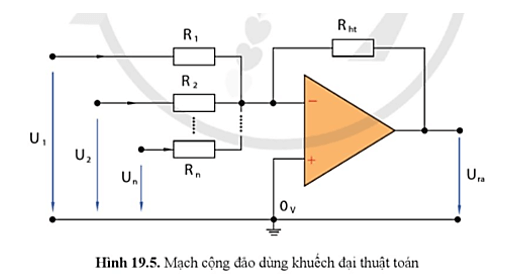

+ Mạch cộng đảo: điện áp ra đảo dấu so với các điện áp vào.

+ Mạch cộng không đảo: điện áp ra không đảo dấu so với các điện áp vào.

3. Mạch trừ

- Thực hiện phép trừ đối với các tín hiệu điện áp ở đầu vào.

- Công thức:

4. Mạch so sánh

- So sánh điện áp vào với một giá trị điện áp ngưỡng.

- Phân loại:

+ Mạch so sánh đảo: điện áp vào ở đầu vào đảo, điện áp ngưỡng ở đầu vào không đảo, điện áp ra thể hiện kết quả so sánh:

U_ra = - E nếu U_vào > Un

U_ra = + E nếu U_vào < Un

+ Mạch so sánh không đảo: điện áp vào ở đầu vào không đảo, điện áp ngưỡng ở đầu vào đảo, điện áp ra thể hiện kết quả so sánh:

U_ra = + E nếu U_vào > Un

U_ra = - E nếu U_vào < Un
