Bài: Mạng điện sản xuất quy mô nhỏ
I. Khái niệm mạng điện sản xuất quy mô nhỏ
- Là mạng cung cấp điện cho một cơ sở sản xuất có công suất tiêu thụ chỉ từ vài chục tới vài trăm kilowat.
- Điện áp cấp: điện hạ áp ba pha có Ud = 380 V, Up = 220 V.
- Tải điện:
+ Tải động lực của các phân xưởng sản xuất.
+ Tải chiếu sáng của các phân xưởng sản xuất.

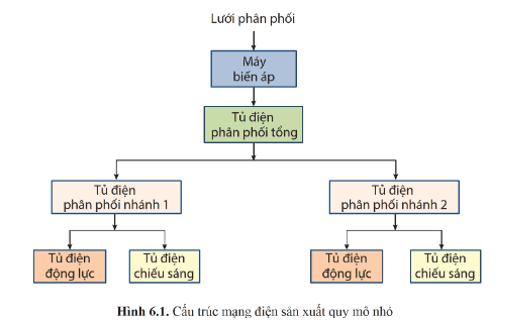

II. Cấu trúc mạng điện sản xuất quy mô nhỏ
- Mạng điện sản xuất quy mô nhỏ phụ thuộc vào số lượng phân xưởng, số lượng máy sản xuất.
- Cấu trúc:
+ Lưới điện phân phối: điện áp dây 22 kV hoặc 35 kV.
- Trạm biến áp: điện áp giảm xuống 0,4 kV
- Tủ điện phân phối tổng: điện áp 0,4 kV được đưa tới, qua hệ thống cáp đến tủ điện phân phối nhánh.
- Tủ điện phân phối nhánh: điện năng đưa tới tủ điện động lực và tủ điện chiếu sáng.
- Tủ điện động lực và tủ điện chiếu sáng: điện năng đưa tới động cơ điện, máy bơm nước, đèn chiếu sáng, ....
III. Các thiết bị của mạng điện sản xuất quy mô nhỏ

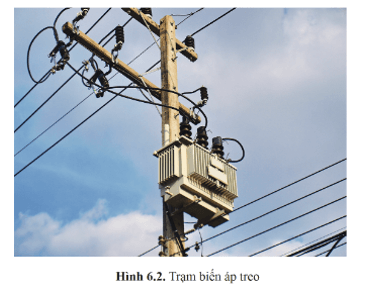

1. Trạm biến áp
- Vai trò: nhận điện năng từ lưới phân phối, hạ điện áp thành 0,4 kV để cấp điện năng cho cơ sở sản xuất.
- Một số thiết bị:
+ Thiết bị đóng cắt và bảo vệ.
+ Máy biến áp ba pha có dây quấn thứ cấp nối hình sao có dây trung tính để cấp điện cho tải ba pha và một pha.
Quảng cáo
- Vị trí: đặt trong nhà hoặc ngoài trời.
2. Tủ điện phân phối tổng
- Vai trò:
+ Nhận điện năng từ phía hạ áp của máy biến áp để cung cấp cho các tủ điện phân phối nhánh.
+ Bảo vệ cho hệ thống.
- Một số thiết bị:
+ Aptomat chính và các aptomat nhánh
+ Các thiết bị đo lường và hiển thị, đèn tín hiệu, bộ chuyển mạch, ...
3. Tủ điện phân phối nhánh
- Vai trò: cung cấp điện năng cho các tủ điện động lực và tủ điện chiếu sáng của phân xưởng.
- Một số thiết bị:
+ Aptomat chính
+ Aptomat nhánh
4. Tủ điện động lực
- Vai trò:
+ Nhận điện năng từ tủ phân phối nhánh và cấp điện cho các thiết bị điện trong phân xưởng sản xuất.
+ Bảo vệ mạch điện khi máy sản xuất xảy ra sự cố.
- Một số thiết bị:
- Aptomat chính
- Aptomat nhánh
5. Tủ điện chiếu sáng
- Vai trò của tủ điện chiếu sáng phân xưởng: cung cấp điện năng để chiếu sáng cho phân xưởng.
- Một số thiết bị:
+ Aptomat chính: loại ba pha
+ Aptomat phân nhánh: loại một pha một cực hoặc hai cực.
6. Cáp điện
- Vai trò của cáp điện là:
+ Kết nối tủ điện phân phối tổng với máy biến áp.
+ Kết nối tủ điện phân phối tổng với các tủ điện phân phối nhánh.
+ Kết nối tủ điện phân phối nhánh với các tủ điện động lực và tủ điện chiếu sáng.
