I. Khái niệm mạng điện hạ áp dùng trong sinh hoạt
- Là mạng điện ba pha bốn dây có điện áp 380/220 V cung cấp điện cho một khu vực dân cư hay các tòa nhà chung cư cao tầng.
- Tải điện gồm:
+ Tải điện sinh hoạt cộng đồng: thường là tải ba pha có công suất lớn.
+ Tải điện sinh hoạt gia đình: thường là tải một pha có công suất nhỏ.
II. Sơ đồ mạng điện hạ áp dùng trong sinh hoạt
* Phụ thuộc:
- Công suất tải điện sinh hoạt cộng đồng.
- Công suất tải điện gia đình
- Số hộ dân
* Sơ đồ gồm:

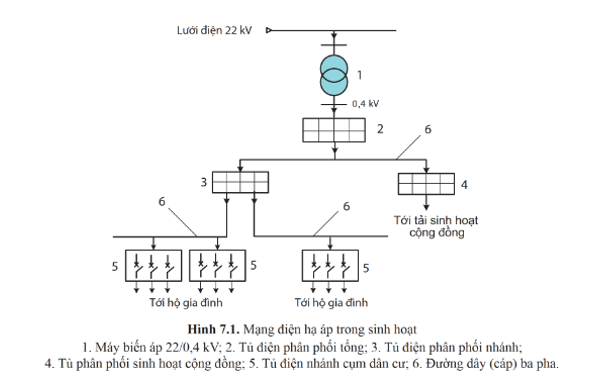

- Máy biến áp
- Tủ điện phân phối tổng
- Tủ điện phân phối nhánh
- Tủ phân phối sinh hoạt cộng đồng
- Tủ điện nhánh cụm dân cư
- Đường dây ba pha
* Hoạt động của mạng điện hạ áp:
- Điện năng từ nguồn điện được hạ áp xuống 0,4 kV bởi máy biến áp. Điện năng được đưa đến tủ điện phân phối tổng, qua đường dây ba pha đến tủ điện phân phối nhánh và tủ điện phân phối cộng đồng. Từ tủ điện phân phối nhánh đưa đến tủ điện nhánh cụm dân cư, rồi đưa đến từng hộ gia đình. Từ tủ điện phân phối cộng đồng đưa đến thiết bị điện dùng cho sinh hoạt chung
III. Các thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt
1. Công suất của mạng điện (kW)
Thường từ 50 kW đến 2 500 kW
2. Điện áp định mức của mạng điện (V)
- Điện áp dây định mức: 380 V
- Điện áp pha định mức: 220 V
3. Tần số điện áp của mạng điện (Hz)
Giá trị 50 Hz.
4. Mức dao động cho phép của điện áp và tần số (%)
Do động cho phép là ± 5% giá trị định mức.
