Lý thuyết Công nghệ 12 Cánh diều bài 8: Cấu trúc hệ thống điện trong gia đình có nội dung lý thuyết trong chương trình sách mới. Thông qua đây các em học sinh tham khảo và chuẩn bị cho bài học sắp tới.
Bài: Cấu trúc hệ thống điện trong gia đình
I. Cấu trúc chung của hệ thống điện trong gia đình
- Điện năng cấp tới thiết bị và đồ dùng điện thông qua hệ thống điện trong gia đình.
- Hệ thống điện trong gia đình dùng điện một pha.

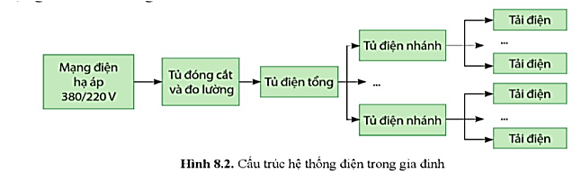

- Cấu trúc:
+ Tủ đóng cắt và đo lường: công tơ điện, aptomat.
+ Tủ điện tổng: cầu dao, cầu chì, aptomat. Dùng aptomat hai cực đóng cắt đồng thời dây pha và dây trung tính.
+ Tủ điện nhánh: aptomat. Dùng aptomat hai cực đóng cắt đồng thời dây pha và dây trung tính hoặc aptomat một cực đóng cắt dây pha.
- Tải: công tắc điện, ổ điện
II. Một số thiết bị điện phổ biến được sử dụng trong hệ thống điện gia đình
1. Công tơ điện
- Chức năng: Dùng để đo điện năng tiêu thụ của các thiết bị và đồ dùng điện trong gia đình (đơn vị kWh).
- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
+ Dòng điện cực đại: Im (A) dòng điện lớn nhất công tơ điện có thể chịu được mà vẫn thỏa mãn các yêu cầu về độ chính xác.
+ Cấp chính xác: cho biết sai số của công tơ.
2. Thiết bị đóng cắt và bảo vệ
a) Cầu dao
- Chức năng:
+ Đóng, cắt mạch điện.
+ Dùng cầu dao hai cực để đảm bảo an toàn phục vụ cho công tác kiểm tra, bảo dưỡng, sửa chữa.
+ Thường lắp cùng cầu chì bảo vệ mạch điện khi có sự cố ngắn mạch.

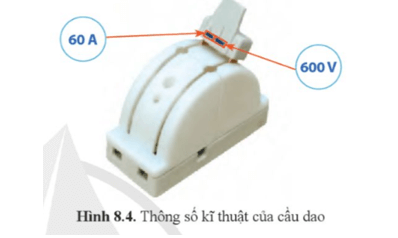

- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
b) Aptomat
- Chức năng của aptomat:
+ Để đóng, cắt mạch điện
+ Tự động cắt mạch khi có sự cố quá tải, ngắn mạch.
- Phân loại:
+ Aptomat một cực: chỉ đóng cắt dây pha.
+Aptomat hai cực: đóng cắt đồng thời dây pha và dây trung tính.
- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
Quảng cáo
+ Dòng cắt ngắn mạch: Inm (A) giá trị dòng điện ngắn mạch lớn nhất Aptomat có thể cắt trong một giây mà không bị phá hủy.
c) Công tắc điện
- Chức năng: đóng, cắt mạch điện cho một số tải điện công suất vừa và nhỏ trong gia đình.
- Phân loại:
+ Công tắc cơ
+ Công tắc cảm ứng
- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
3. Thiết bị lấy điện
a) Ổ cắm điện
- Chức năng: kết nối nguồn điện với các tải điện.
- Phân loại:
+ Ổ cắm âm tường
+ Ổ cắm kéo dài
- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
b) Phích cắm điện
- Chức năng: dùng để cắm vào ổ cắm điện, nối các tải điện và nguồn điện.
- Phân loại:
+ Phích cắm hai chấu
+ Phích cắm ba chấu
- Thông số kĩ thuật:
+ Điện áp định mức: Uđm (V)
+ Dòng điện định mức: Iđm (A)
