Bài: Khuếch đại thuật toán
I. Giới thiệu chung
1. Khái niệm
- Khái niệm: Là mạch tích hợp có hai lối vào, một lối ra và hệ số khuếch đại lớn.
- Kí hiệu:
2. Nguyên lí làm việc
- Khuếch đại sự chênh lệch giữa điện áp lỗi vào đảo và không đảo, sau đó kết quả đưa tới lối ra.
- Hệ số khuếch đại thuật toán lớn, có thể tới 106.
II. Ứng dụng cơ bản của khuếch đại thuật toán
1. Khuếch đại đảo
- Tín hiệu lối ra ngược pha với tín hiệu lối vào

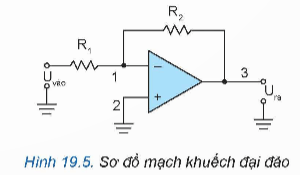

- Sơ đồ:
Quảng cáo
- Công thức:
\(U_{ra}=−\frac{R_2}{R_1}U_{vào}\)
\(G=\frac{R_2}{R_1}\)
2. Khuếch đại không đảo
- Tín hiệu lối ra cùng pha với tín hiệu lối vào.
- Sơ đồ:
- Công thức:
3. Cộng đảo
- Sơ đồ:

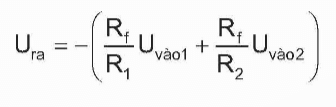

- Công thức:
4. Cộng không đảo
- Sơ đồ:
- Công thức:
5. Trừ
- Sơ đồ:
- Công thức:
6. So sánh
- Mạch so sánh đảo:
+ Sơ đồ:
+ Công thức:
- Mạch so sánh không đảo:
+ Sơ đồ:
- Công thức:
