Lý thuyết Công nghệ 12 Kết nối tri thức bài 21

Với nội dung bài Lý thuyết Công nghệ 12 bài 21: Tín hiệu số và các cổng logic cơ bản sách Kết nối tri thức hay nhất, ngắn gọn sẽ giúp học sinh nắm vững kiến thức trọng tâm, ôn luyện để học tốt môn Công nghệ 12

I. Tín hiệu số và các tham số đặc trưng

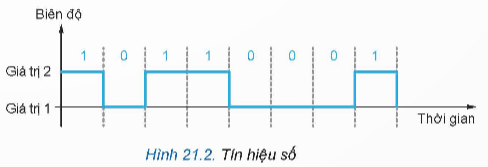

1. Khái niệm tín hiệu số

- Khái niệm: Là một chuỗi các tín hiệu rời rạc, có biên độ không đổi trong một khoảng thời gian nhất định.

- Đặc điểm:

+ Ít bị ảnh hưởng bởi nhiễu, dễ dàng khôi phục.

+ Sử dụng phổ biến trong máy tính và thiết bị kĩ thuật số, cho phép nhiều người sử dụng đồng thời, có thể nén, xử lí, mã hóa và bảo mật tốt hơn tín hiệu tương tự.

2. Các tham số đặc trưng của tín hiệu số

a) Bit và mức điện áp

Bit thường được biểu diễn bằng một mức điện áp.

b) Tốc độ bit và khoảng bit

- Tốc độ bit (R): là số bit trên 1 giây (bit/s)

- Khoảng bit (Tb): là thời gian kéo dài của một bit (giây)

T_b=\frac{1}{R}\(T_b=\frac{1}{R}\)

II. Khái niệm cổng logic

- Là một mạch điện thực hiện chức năng của một hàm logic.

III. Một số cổng logic cơ bản

1. Cổng OR

- Hàm: y = x1 + x2

- Kí hiệu:

- Công dụng: cộng logic hai hoặc nhiều tín hiệu đầu vào thành một tín hiệu đầu ra, tạo kết quả logic phức tạp từ tín hiệu đơn giản.

2. Cổng AND

- Hàm: y = x1.x2

- Kí hiệu:

- Công dụng: nhân logic hai hoặc nhiều tín hiệu đầu vào thành một tín hiệu đầu ra, tạo kết quả logic phức tạp từ các tín hiệu đơn giản.

3. Cổng NOT

- Hàm: y=\bar{x}\(y=\bar{x}\)

- Kí hiệu:

- Công dụng: đảo ngược trạng thái tin shieeuj đầu vào hoặc điều khiển tín hiệu logic trong mạch.

4. Cổng NOR

- Hàm: y=\overline{x1+x2}\(y=\overline{x1+x2}\)

- Kí hiệu:

- Công dụng: đảo ngược trạng thái của mạch cộng logic hoặc điều khiển các tín hiệu logic trong mạch.

5. Cổng NAND

- Hàm: y=\overline{x1.x2}\(y=\overline{x1.x2}\)

- Kí hiệu:

- Công dụng: đảo ngược trạng thái của mạch nhân logic hoặc điều khiển các tín hiệu logic trong mạch.

>>> Bài tiếp theo: Lý thuyết Công nghệ 12 Kết nối tri thức bài 22
