Bài: Một số mạch xử lí tín hiệu trong điện tử số
I. Mạch logic tổ hợp

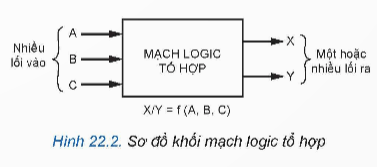

1. Khái niệm mạch logic tổ hợp
- Khái niệm: Là mạch được tạo thành từ các cổng logic cơ bản, trạng thái lối ra của mạch tại một thời điểm bất kì chỉ phụ thuộc vào tổ hợp các trạng thái logic ở lối vào tại thời điểm hiện tại mà không phụ thuộc vào trạng thái lối ra ở thời điểm trước đó.
- Phân loại:
+ Các mạch số học
+ Các bộ hợp kênh, phân kênh
+ Các bộ mã hóa, giải mã
+ Các mạch so sánh
+ Các bộ khóa, điều khiển logic
2. Mạch so sánh hai số
- Bảng chân lí:
- Phương trình:
\(C=\bar{A}\bar{B}+AB\)
- Mạch sử dụng hai cổng NOT, hai cổng AND và một cổng OR.
II. Mạch dãy

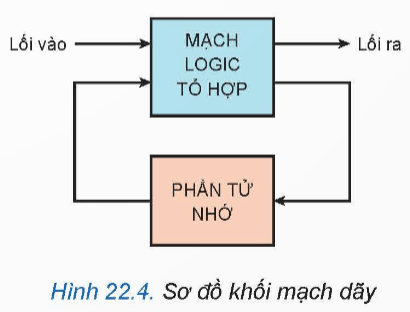

1. Khái niệm mạch dãy
- Khái niệm: Là mạch được tạo thành từ các cổng logic cơ bản, trạng thái lối ra của mạch không chỉ phụ thuộc vào tổ hợp các trạng thái lối vào ở thời điểm hiện tại mà còn phụ thuộc vào trạng thái logic ở lối ra của nó tại thời điểm trước đó.
- Phân loại:
+ Các phần tử nhớ
+ Các Flip-Flop
+ Các bộ đếm
+ Các bộ ghi dịch
+ Các bộ chia tần
2. Mạch đếm
a) Filip-Flop
- Là phần tử nhớ có hai trạng thái cân bằng ổn định tương ứng với hai trạng thái logic 0 và 1.
- Gồm:
+ Lối vào dữ liệu D
+ Lối vào xung CLK
+ 2 lối ra Q và \(\bar{Q}\)
b) Mạch đếm nhị phân hai bit sử dụng Flip-Flop
Là thành phần cơ bản của hệ thống số, dùng để đếm số xung, chia tần số tạo xung thời gian làm các xung đồng hồ dùng trong máy tính và thiết bị thông tin.
