Bài: Khái quát về vi điều khiển
I. Giới thiệu
1. Khái niệm về vi điều khiển
- Khái niệm: là một mạch tích hợp có thể lập trình để thực hiện các chức năng tính toán và điều khiển cho một mục đích sử dụng cụ thể.
- Nhiệm vụ: đảm nhiệm chức năng đo lường và điều khiển trong một hệ thống.
2. Ứng dụng của vi điều khiển

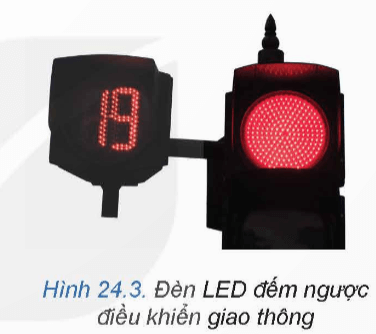

- Phương tiện giao thông
- Thiết bị y tế
- Máy công nghiệp
- Công cụ nông nghiệp
- Thiết bị viễn thông
3. Phần loại vi điều khiển
- Theo độ rộng dữ liệu mà vi điều khiển có thể xử lí tính theo đơn vị bit.
- Theo họ điều khiển
II. Sơ đồ chức năng của vi điều khiển
1. Sơ đồ chức năng
- Gồm 4 khối chức năng:
+ Khối đầu vào
+ Khối đầu ra
+ Bộ xử lí trung tâm
+ Bộ nhớ
- Sơ đồ:
2. Vai trò của các khối chức năng
a) Bộ xử lí trung tâm
- Thực hiện mọi thao tác tính toán và điều khiển của vi điều khiển.
- Các tính toán mà CPU đảm nhiệm:
+ Phép tính số học và logic.
+ Đọc dữ liệu từ bên ngoài vào CPU và chuyển dữ liệu từ CPU ra ngoài.
b) Bộ nhớ
- Lưu trữ mọi dữ liệu của vi điều khiển, bao gồm câu lệnh và số liệu.
- Có 2 bộ nhớ:
+ Bộ nhớ chỉ đọc (ROM): dữ liệu không bị mất đi khi vi điều khiển bị ngắt khỏi nguồn điện, thường được dùng để lưu câu lệnh.
+ Bộ nhớ truy cập ngẫu nhiên (RAM): dữ liệu sẽ bị mất đi khi vi điều khiển bị tắt nguồn nuôi, dùng để lưu các dữ liệu tạm thời.
- Trao đổi giữa CPU và bộ nhớ gồm:
+ Đọc dữ liệu
+ Ghi dữ liệu
c) Khối đầu vào và khối đầu ra
- Ghép nối vi điều khiển với các thiết bị ngoại vi thông qua các cổng vào ra.
- Chia làm 2 loại:
+ Cổng số
+ Cổng tương tự
