Bài: Mạng điện sản xuất quy mô nhỏ
I. Cấu trúc chung của mạng điện sản xuất quy mô nhỏ
1. Mạng điện sản xuất quy mô nhỏ
- Khái niệm: Là mạng điện có công suất tiêu thụ điện năng từ vài chục đến vài trăm kW, lấy điện từ lưới điện phân phối để cung cấp cho tải.
- Tải: động cơ điện, thiết bị điện, thiết bị chiếu sáng.
- Đặc điểm:
+ Tải phân bố tập trung.
+ Dùng một máy biến áp riêng hoặc lấy điện từ đường dây hạ áp có điện áp dây/pha là 380/220 V.
- Mạng điện dùng cho các thiết bị sản xuất và mạng điện chiếu sáng hoạt động độc lập.

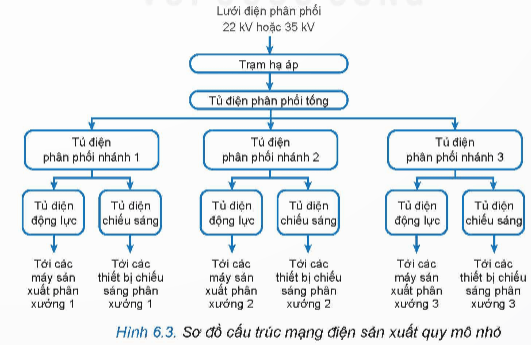

2. Cấu trúc chung
Gồm các thiết bị:
- Trạm biến áp.
- Tủ điện phân phối tổng.
- Tủ điện phân phối nhánh.
- Tủ điện động lực.
- Tủ điện chiếu sáng.
- Dây cáp điện.
II. Vai trò các thiết bị trong mạng điện sản xuất quy mô nhỏ
1. Trạm biến áp
Hạ áp từ lưới điện phân phối xuống điện áp hạ áp.

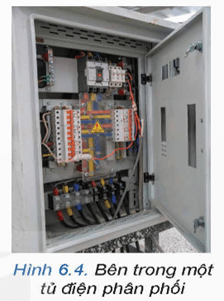

2. Tủ điện phân phối tổng
- Đặt ở trạm biến áp, lấy điện từ đường hạ áp 380/220 V của máy biến áp phân phối cho các tủ điện phân phối nhánh ở các phân xưởng sản xuất.
- Chứa thiết bị đóng – cắt nguồn điện cấp cho nhánh.
3. Tủ điện phân phối nhánh
- Đặt ở phân xưởng sản xuất, lấy điện từ tủ điện phân phối tổng phân phối n cho các tủ điện động lực và tủ điện chiếu sáng trong phân xưởng.
- Chứa các thiết bị đóng – cắt nguồn điện cấp cho tủ điện động lực và tủ điện chiếu sáng.
4. Tủ điện động lực
- Đặt ở phân xưởng sản xuất, lấy điện từ tủ điện phân phối nhánh cấp cho tải tiêu thụ.
- Chứa các thiết bị đóng – cắt nguồn điện cấp cho tải.
5. Tủ điện chiếu sáng
- Đặt ở phân xưởng sản xuất, lấy điện từ tủ điện phân phối nhánh cấp cho hệ thống chiếu sáng của phân xưởng.
- Chứa các thiết bị đóng – cắt nguồn điện cấp cho hệ thống chiếu sáng.
6. Dây cáp điện
Dẫn điện kết nối các thành phần của mạng điện.
