Bài: Mạng điện hạ áp dùng trong sinh hoạt
I. Sơ đồ mạng điện hạ áp dùng trong sinh hoạt
1. Mạng điện hạ áp dùng trong sinh hoạt
- Nhiệm vụ: truyền tải năng lượng điện từ trạm biến áp phân phối đến công tơ điện của người dùng là các hộ gia đình.
- Đặc điểm:
+ Số lượng hộ gia đình sử dụng điện lớn.
+ Tải tiêu thụ điện có quy mô nhỏ và phân tán.
+ Mức điện áp thấp.

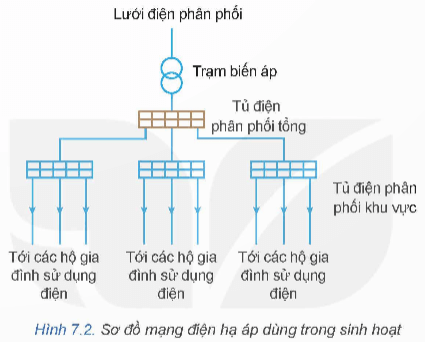

2. Sơ đồ mạng điện
a) Trạm biến áp
Sử dụng máy biến áp hạ áp, đầu vào lấy điện từ lưới điện phân phối, đầu ra là điện hạ áp ba pha, bốn dây.
b) Tủ điện phân phối tổng
- Đặt ở trạm biến áp, lấy điện từ đường hạ áp 380/220 V của máy biến áp để phân phối cho tủ điện phân phối khu vực.
- Chứa thiết bị đóng cắt nguồn điện cấp cho khu vực.
c) Tủ điện phân phối khu vực
- Đặt ở các khu vực dân cư, lấy điện từ tủ điện phân phối tổng để phân phối đến các hộ gia đình.
- Chứa thiết bị đóng – cắt nguồn điện.
d) Đường cáp điện
- Kết nối các thành phần trong lưới điện hạ áp và truyền tải điện năng từ nguồn đến nơi tiêu thụ điện là các hộ gia đình.
- Đường dây trục chính: ba pha bốn dây
- Đường dây nhánh: một pha hai dây (một số trường hợp là ba pha bốn dây).
II. Thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt
- Điện áp định mức: 380/220 V.
- Tần số điện lưới: 50 Hz.
- Sai số cho phép:
+ Điện áp: không quá ± 5%
+ Tần số: không quá ± 5%
- Công suất: từ 50 kW đến 2 500 kW.
