Mạch điện đơn giản
Lý thuyết Khoa học tự nhiên 8 CTST
Lớp:
Lớp 8
Phân loại:
Tài liệu Tính phí
- Mạch điện đơn giản gồm có nguồn điện, dây nối, công tắc và các thiết bị tiêu thụ năng lượng điện.
- Trong mạch điện, dòng điện có chiều từ cực dương của nguồn điện qua dây nối và các thiết bị tiêu thụ năng lượng điện tới cực âm của nguồn điện.
Thực hành lắp một mạch điện đơn giản:
Chuẩn bị: bảng điện, nguồn điện (hai pin loại 1,5 V gắn vào đế), bóng đèn pin (loại 3 V gắn vào đế), công tắc vào các đoạn dây nối.
Tiến hành thí nghiệm:

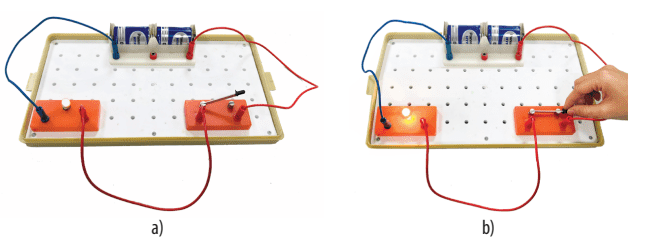

Hình 1: Một mạch điện đơn giản: a) công tắc mở; b) công tắc đóng
- Bước 1: Lắp các bộ phận đã chuẩn bị thành một mạch điện. Ban đầu công tắc mở.
- Bước 2: Đóng công tắc. Quan sát bóng đèn.
II. Sơ đồ mạch điện
1. Kí hiệu của một số bộ phận mạch điện
- Để mô tả đơn giản một mạch điện và mắc một mạch điện theo đúng yêu cầu, người ta sử dụng các kí hiệu của một số bộ phận mạch điện.
|
Nguồn điện (pin, acquy) |
Bóng đèn | Dây nối | Công tắc | |
| Công tắc đóng | Công tắc mở | |||
 |
 |
 |
 |
 |
- Ngoài ra, mạch điện trong thực tế còn có một số bộ phận khác như các linh kiện điện tử.
Ví dụ:

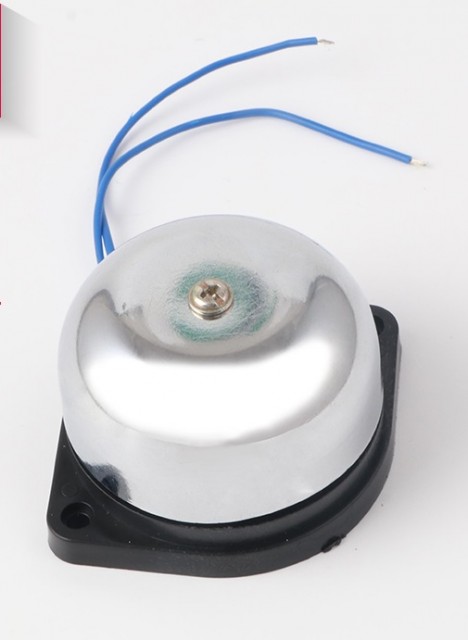

| Tên linh kiện | Điện trở | Biến trở | Chuông điện | Điốt | Đèn điốt phát quang |
| Hình ảnh |  |
 |
 |
 |
 |
| Kí hiệu |  |
 |
 |
 |
 |
2. Vẽ sơ đồ mạch điện
Sử dụng các kí hiệu của các các bộ phận mạch điện ta có thể vẽ sơ đồ mạch điện.
 |
||

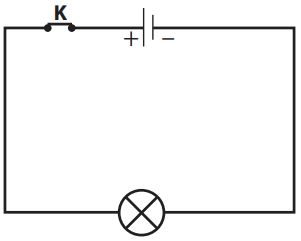

| Hình 2: Sơ đồ mạch điện | ||
 |
 |
|
| a) | b) | |

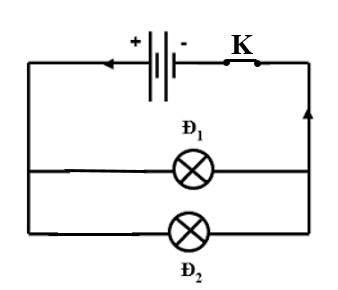

| Hình 3: Sơ đồ mạch điện có hai bóng đèn mắc: a) nối tiếp; b) song song | ||
Câu trắc nghiệm mã số: 355082,352935,353663
