Một vật AB cao 3cm đặt trước thấu kính hội tụ có tiêu cự 4cm

i:

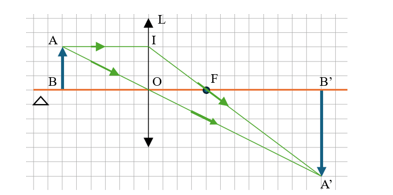

- Trên giấy kẻ ô, chọn tỉ lệ xích độ dài cạnh mỗi ô vuông tương ứng với 1cm trong thực tế.

- Vẽ kí hiệu thấu kính hội tụ L, quang tâm O, trục chính ∆ và tiêu điểm F cách thấu kính 4 ô.

- Vẽ ảnh thật A’B’ có độ cao 6 ô đặt trước thấu kính, vuông góc với trục chính, có điểm B’ nằm trên trục chính và cách thấu kính 12 ô.

- Vẽ tia ló A’O đi qua quang tâm O cho tia tới OA; tia ló A’I đi qua tiêu điểm F’ cho tia tới AI song song với trục chính.

- AI và OA cắt nhau tại A. Từ A hạ đường vuông góc với trục chính, cắt trục chính tại điểm B. AB là vật, A’B’ là ảnh thật của vật qua thấu kính.

Từ sơ đồ tỉ lệ tạo ảnh, ta kết luận:

- Khoảng cách từ vật AB đến thấu kính là 6 ô, tương ứng với 6 cm.

Coi 1 ô tương ứng với 1 cm.

Từ sơ đồ tỉ lệ tạo ảnh ta xác định được khoảng cách từ vật đến thấu kính là 6 ô tương ứng với 6 cm.
