Sơ đồ mạch điện - Chiều dòng điện

Chuyên đề Vật lý lớp 7: Sơ đồ mạch điện - Chiều dòng điện được VnDoc sưu tầm và giới thiệu tới các bạn học sinh cùng quý thầy cô tham khảo. Nội dung tài liệu sẽ giúp các bạn học sinh học tốt môn Vật lý lớp 7 hiệu quả hơn. Mời các bạn tham khảo.

Chuyên đề: Sơ đồ mạch điện - Chiều dòng điện

I. TÓM TẮT LÍ THUYẾT

1. Sơ đồ mạch điện

chuyên đề vật lý 7

- Hình 1.1 biểu diễn sơ đồ mạch điện đơn giản chỉ có một bóng đèn, một pin và dây nối trong thực thế. Mũi tên chỉ chiều chuyển động của các electron. Nếu ta biểu diễn mạch điện trong đó có các thiết bị dùng điện cũng vẽ giống như trong thực tế thì quá rườm rà và mất thời gian.

- Để mô tả đơn giản các mạch điện và mắc mạch điện theo đúng yêu cầu, người ta sử dụng các kí hiệu biểu thị các bộ phận của mạch điện để vẽ sơ đồ cho mạch điện.

- Một số bộ phận của mạch điện được biểu diễn trong bảng sau:

chuyên đề vật lý 7

2. Chiều dòng điện

Quy ước: Chiều dòng điện là chiều đi từ cực dương qua vật dẫn về cực âm của nguồn điện.

Hình vẽ 1.2: Một mạch điện gồm 1 bóng đèn, 1 nguồn và 1 công tắc có chiều mũi tên chỉ chiều của dòng điện.

chuyên đề vật lý 7

Lưu ý:

+ Chiều chuyển động của các electron ngược với chiều của dòng điện theo quy ước.

+ Dòng điện cung cấp bởi pin và acquy có chiều không thay đổi được gọi là dòng điện một chiều.

+ Dòng điện chạy trong mạch điện gia đình là dòng điện xoay chiều. Mỗi lỗ của ổ lấy điện lúc là cực dương, lúc là cực âm và cứ thế thay đổi luân phiên.

+ Các vật tiêu thụ điện được nối với nhau tạo thành một dãy liên tiếp ta nói các vật đó được mắc nối tiếp với nhau (hình 1.3).

+ Nếu các điểm đầu của các vật tiêu thụ điện được nối với nhau và các điểm cuối của chúng cũng được nối với nhau tạo thành nhiều nhánh, ta nói các vật đó được mắc song song với nhau (hình 1.4).

chuyên đề vật lý 7

II. PHƯƠNG PHÁP GIẢI

Xác định chiều của dòng điện và chiều chuyển động của các electron

- Để xác định chiều của dòng điện ta căn cứ vào: Chiều dòng điện theo quy ước là chiều từ cực dương qua dây dẫn và các thiết bị điện về cực âm của nguồn điện.

- Để xác định chiều chuyển động có hướng của các electron trong kim loại ta căn cứ vào chiều của dòng điện: Chiều chuyển động của các electron luôn ngược chiều với chiều của dòng điện.

III. TRẮC NGHIỆM

Bài 1: Dòng điện cung cấp bởi pin hay acquy có chiều:

A. không xác định

B. của dây dẫn điện

C. thay đổi

D. không đổi

Dòng điện cung cấp bởi pin hay acquy có chiều không đổi gọi là dòng điện một chiều ⇒ Đáp án D

Bài 2: Chiều dòng điện được quy ước là chiều:

A. Từ cực dương qua dây dẫn và dụng cụ điện tới cực âm của nguồn.

B. Chuyển dời có hướng của các điện tích.

C. Dịch chuyển của các electron.

D. Từ cực âm qua dây dẫn và dụng cụ điện tới cực dương của nguồn.

Chiều dòng điện được quy ước là chiều từ cực dương qua dây dẫn và dụng cụ điện tới cực âm của nguồn ⇒ Đáp án A

Bài 3: Sơ đồ của mạch điện là gì?

A. Là ảnh chụp mạch điện thật.

B. Là hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phận mạch điện.

C. Là hình vẽ mạch điện thật đúng như kích thước của nó.

D. Là hình vẽ mạch điện thật nhưng với kích thước được thu nhỏ.

Sơ đồ mạch điện là hình vẽ biểu diễn mạch điện bằng các kí hiệu của các bộ phận mạch điện ⇒ Đáp án B

Bài 4: Chọn một phát biểu sai về chiều dòng điện:

A. Dòng điện thường dùng ở gia đình là dòng điện xoay chiều.

B. Dòng điện được cung cấp bởi pin hoặc acquy có chiều không đổi (được gọi là dòng điện một chiều).

C. Chiều dòng điện là chiều từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện.

D. Chiều dòng điện là chiều từ cực âm qua dây dẫn và các thiết bị điện tới cực dương của nguồn điện.

Quy ước: Chiều dòng điện là chiều từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện ⇒ Đáp án D

Bài 5: Chiều qui ước của dòng điện ngược chiều với chiều dịch chuyển có hướng của các ....... trong dây dẫn kim loại.

A. hạt nhân nguyên tử

B. êlectron tự do

C. êlectron mang điện tích âm

D. proton mang điện tích dương

Chiều qui ước của dòng điện ngược chiều với chiều dịch chuyển có hướng của các êlectron tự do trong dây dẫn kim loại⇒ Đáp án B

Bài 6: Dòng điện chạy trong mạng điện gia đình là:

A. Dòng điện không đổi

B. Dòng điện một chiều

C. Dòng điện xoay chiều

D. Dòng điện biến thiên

Dòng điện chạy trong mạng điện gia đình là dòng điện xoay chiều ⇒ Đáp án C

Bài 7: Trong mạch điện, chiều dòng điện và chiều dịch chuyển của các electron tự do liên quan gì với nhau? Chọn câu trả lời đúng.

A. Cùng chiều

B. Ban đầu thì cùng chiều, sau một thời gian lại ngược chiều

C. Chuyển động theo hướng vuông góc

D. Ngược chiều

Trong mạch điện, chiều dòng điện và chiều dịch chuyển của các electron tự do ngược chiều với nhau ⇒ Đáp án D

Bài 8: Ta không gọi chiều chuyển động có hướng của điện tích là chiều của dòng điện mà quy ước gọi: ″Chiều từ cực dương qua vật dẫn tới cực âm của nguồn điện là chiều dòng điện″, vì :

A. Điện tích dương bị cực dương đẩy, cực âm hút.

B. Cực dương của nguồn tích điện dương.

C. Hạt chuyển dời tạo ra dòng điện là điện tích dương.

D. Trong một dòng điện đồng thời có thể có cả điện tích âm và điện tích dương chuyển dời ngược chiều nhau, nên phải quy ước một chiều làm chiều dòng điện.

Ta không gọi chiều chuyển động có hướng của điện tích là chiều của dòng điện mà quy ước gọi : ″Chiều từ cực dương qua vật dẫn tới cực âm của nguồn điện là chiều dòng điện″, vì trong một dòng điện đồng thời có thể có cả điện tích âm và điện tích dương chuyển dời ngược chiều nhau, nên phải quy ước một chiều làm chiều dòng điện ⇒ Đáp án D

Bài 9: Trong một mạch điện kín, để có dòng điện chạy trong mạch thì trong mạch điện nhất thiết phải có bộ phận nào sau đây?

A. Cầu chì

B. Bóng đèn

C. Nguồn điện

D. Công tắc

Trong một mạch điện kín, để có dòng điện chạy trong mạch thì trong mạch điện nhất thiết phải có nguồn điện ⇒ Đáp án C

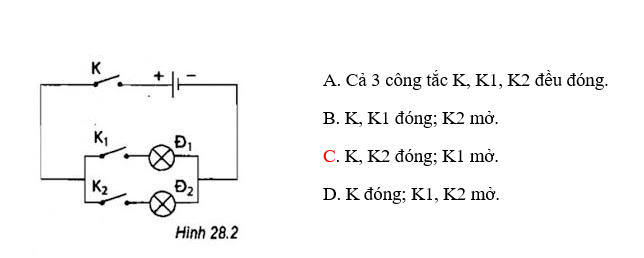

Bài 10: Cho sơ đồ mạch điện như hình 28.2. Chỉ có đèn 2 (Đ2) sáng trong trường hợp nào dưới đây?

Chuyên đề vật lý 7

Chỉ có đèn 2 (Đ2) sáng trong trường hợp K, K2 đóng; K1 mở ⇒ Đáp án C
