Thiết kế và công nghệ 10 bài 10: Hình cắt và mặt cắt trang KNTT

Thiết kế và công nghệ 10 bài 10: Hình cắt và mặt cắt trang KNTT được chúng tôi sưu tầm và tổng hợp lại nhằm giúp các bạn học sinh tham khảo để chuẩn bị tốt cho bài học môn Công nghệ 10 sách KNTT mới nhất. Mời các bạn cùng tham khảo bài viết dưới đây.

Thiết kế và công nghệ 10 bài 10

Câu hỏi tr 57

Mở đầu

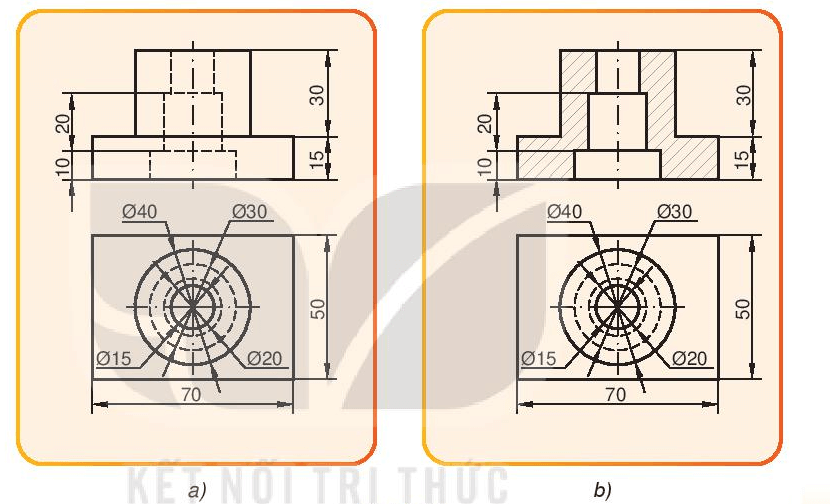

Hình 10.1 a, b cùng biểu diễn một vật thể, hãy cho biết sự khác nhau của hai hình này.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic

Lời giải chi tiết:

- Hình a thể hiện hình chiếu của vật thể.

- Hình b thể hiện hình cắt, mặt cắt của vật thể.

Câu hỏi tr 58

Khám phá

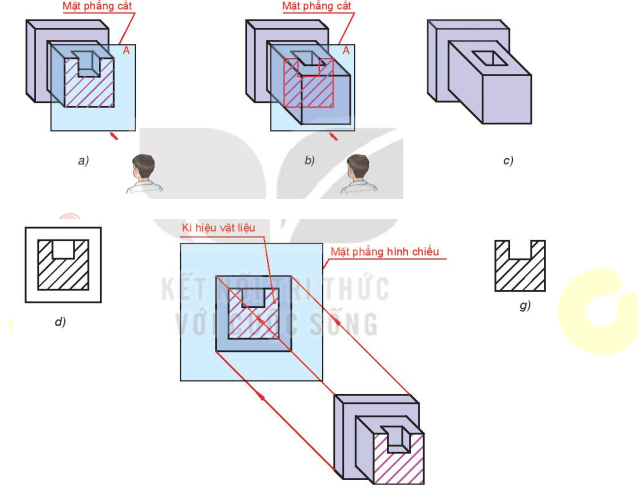

Quan sát Hình 10.2 và sắp xếp trình tự các hình a, b, c, d, e, g theo đúng trình tự hình thành mặt cắt, hình cắt ở trên.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic

Lời giải chi tiết:

Sắp xếp c - b - a - e - g – d

Phân biệt khái niệm mặt cắt, hình cắt.

Phương pháp giải:

Quan sát, suy luận logic

Lời giải chi tiết:

Phân biệt mặt cắt với hình cắt là

- Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.

- Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại.

Câu hỏi tr 59

Luyện tập

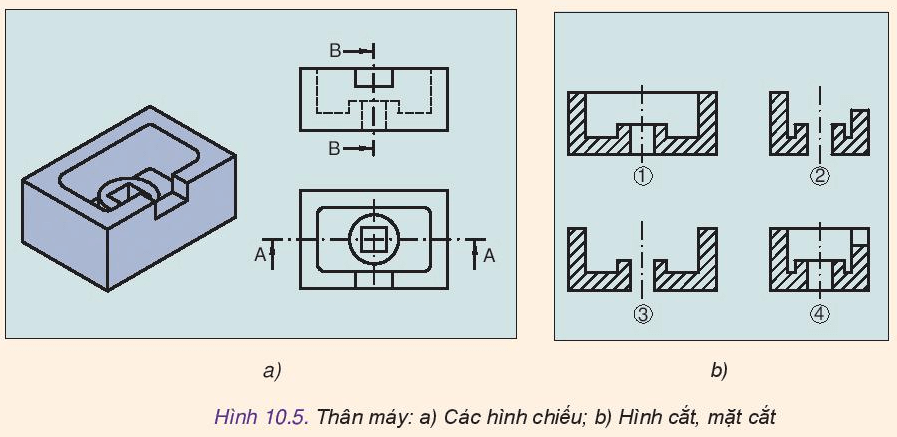

Quan sát Hình 10.5 và cho biết các hình 1, 2, 3, 4 thuộc loại hình biểu diễn nào và tên gọi của mỗi hình.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic

Lời giải chi tiết:

Các mặt cắt ứng với là

  1. Hình cắt A-A
  2. Mặt cắt B-B
  3. Mặt cắt A-A
  4. Hình cắt B-B

Câu hỏi tr 61

Khám phá

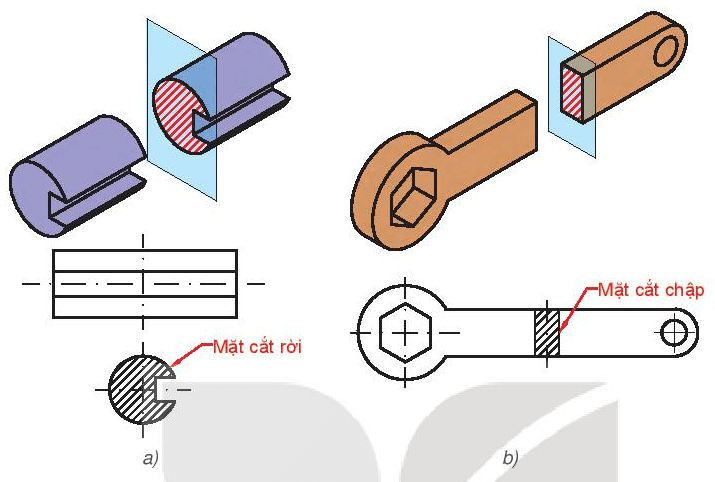

Quan sát Hình 10.9 và thực hiện các nhiệm vụ sau:

- So sánh mức độ phức tạp của hai mặt cắt.

- Tìm sự khác nhau về nét vẽ đường bao quanh của hai mặt cắt.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic

Lời giải chi tiết:

Mặt cắt chập được dùng để biểu diễn mặt cắt có hình dạng đơn giản.

Mặt cắt rời được dùng để biểu diễn mặt cắt có hình dạng phức tạp.

Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh.

Đường bao của mặt cắt rời được vẽ bằng nét liền đậm.

Câu hỏi tr 63

Thực hành

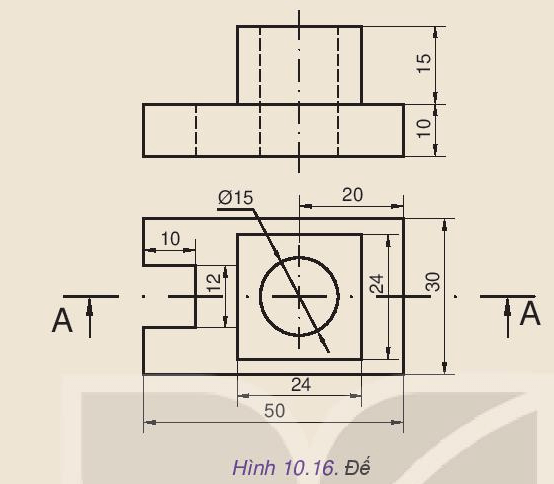

Cho hai hình chiếu một vật thể (Hình 10.16). Hãy vẽ hình cắt toàn bộ A - A.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic, vẽ lại

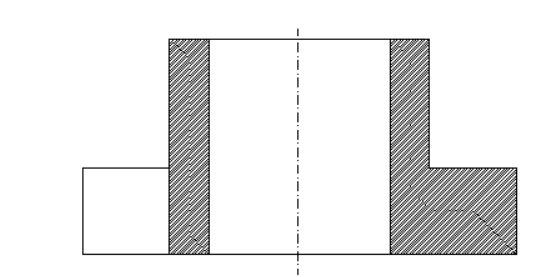

Lời giải chi tiết:

Thiết kế và công nghệ 10

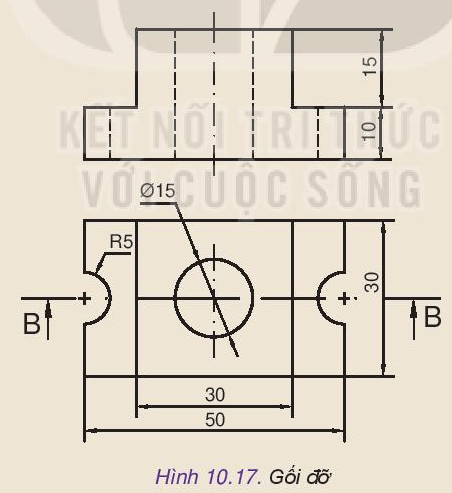

Cho hai hình chiếu một vật thể (Hình 10.17). Hãy vẽ hình cắt một nửa B - B.

Thiết kế và công nghệ 10

Phương pháp giải:

Quan sát, suy luận logic, vẽ lại

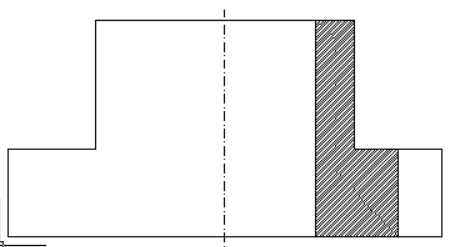

Lời giải chi tiết:

Thiết kế và công nghệ 10

-------------------------------------

Trên đây VnDoc gửi tới bạn đọc bài viết Thiết kế và công nghệ 10 bài 10: Hình cắt và mặt cắt trang KNTT. Hi vọng qua bài viết này bạn đọc có thêm nhiều tài liệu để học tập tốt hơn môn Công nghệ 10 KNTT. Mời các bạn cùng tham khảo thêm tài liệu học tập các môn Ngữ văn 10 KNTT, Toán 10 KNTT...
