Thiết kế và công nghệ 10 bài 18

Câu hỏi tr 105

Mở đầu

Quan sát Hình 18.1 và cho biết vấn đề gì cần giải quyết, có những giải pháp nào để giải quyết vấn đề đó?

Phương pháp giải:

Quan sát, suy luận, liên hệ thực tế

Lời giải chi tiết:

Vấn đề đặt ra cần giải quyết ở đây là giúp người ngồi xe lăn di chuyển được lên bậc thang.

Giải pháp:

Cách 1. Xây một rãnh trượt tự động trên cầu thang và có tay vịn

Cách 2: Xây thang máy kẹp ở trên cầu thang

Câu hỏi

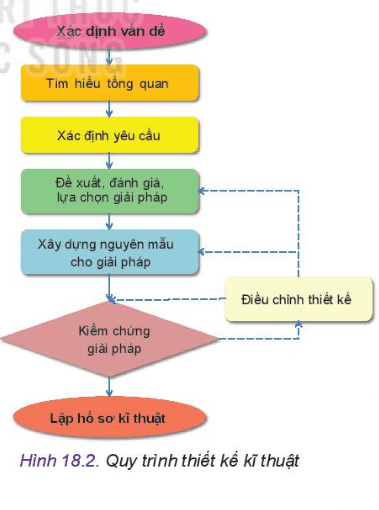

Quan sát Hình 18.2 và đọc mục II của bài học, thực hiện các yêu cầu sau đây:

- Tóm tắt nội dung cơ bản của từng bước trong quy trình thiết kế kĩ thuật.

- Trong quy trình, bước nào có tính chất quyết định cho tính sáng tạo của hoạt động thiết kế kĩ thuật.

- Làm rõ mối quan hệ giữa "xác định yêu cầu" và "kiểm chứng giải pháp".

Phương pháp giải:

Suy luận, liên hệ thực tế

Lời giải chi tiết:

Nội dung cơ bản của từng bước trong quy trình thiết kế kĩ thuật.

1. Xác định vấn đề: Kết thúc bước này cần phải hiểu và trả lời rõ ràng các câu hỏi: Vấn đề hay là nhu cầu cần giải quyết là gì? Ai đang gặp vấn đề hay là có nhu cầu cần giải quyết? Tại sao vấn đề hay nhu cầu đó lại phải cần giải quyết?
2. Tìm hiểu tổng quan: nghiên cứu kiến thức và các giải pháp đã có, chuẩn bị đầy đủ cơ sở cho các hoạt động giải quyết các vấn đề tiếp theo.
3. Xác định yêu cầu: Đề xuất những yêu cầu, tiêu chí thiết kế cần phải đạt được. Một trong những cách xây dựng tiêu chí là dựa vào sự phân tích các giải pháp hay là sản phẩm đang có.
4. Đề xuất, đánh giá và lựa chọn giải pháp: Đề xuất giải pháp: Cần đề xuất số lượng tối đa các giải pháp có thể và bám sát với yêu cầu, tiêu chí đã nêu. Đánh giá và lựa chọn giải pháp: Lựa chọn giải pháp tối ưu nhất vừa đáp ứng yêu cầu, tiêu chí của sản phẩm, vừa phù hợp với nguồn tài chính, công nghệ, trang thiết bị và nhân lực thực hiện.

5. Xây dựng nguyên mẫu cho giải pháp: Nguyên mẫu là phiên bản hoạt động của giải pháp đã lựa chọn, thường được chế tạo các vật liệu không giống với sản phẩm cuối cùng. Mẫu này sẽ được xem xét, đánh giá kiểm tra mức độ đáp ứng các yêu cầu, tiêu chí của sản phẩm.
6. Kiểm chứng giải pháp: Nguyên mẫu sẽ được thử nghiệm để đánh giá mức độ đáp ứng các yêu cầu, tiêu chí đặt ra cho sản phẩm.
7. Lập hồ sơ kĩ thuật: Lập hồ sơ kĩ thuật cho sản phẩm thiết kế phản ánh đầy đủ hình dạng, kết cấu, các thông số kĩ thuật, các quy trình công nghệ đủ để sản xuất, chế tạo sản phẩm và để làm cơ sở cho các giải pháp và thiết kế về sau.

- Trong quy trình, bước có tính chất quyết định cho tính sáng tạo của hoạt động thiết kế kĩ thuật là bước đề xuất, đánh giá và lựa chọn giải pháp có tính chất quyết định cho tính sáng tạo và là cơ sở của hoạt động thiết kế kĩ thuật.

- Mối quan hệ giữa "xác định yêu cầu" và "kiểm chứng giải pháp" là Nguyên mẫu sẽ được thử nghiệm để đánh giá mức độ đáp ứng các yêu cầu, tiêu chí đặt ra cho sản phẩm. Khi nguyên mẫu chỉ đáp ứng một phần, hoặc không đáp ứng được các yêu cầu, tiêu chí đặt ra, cần điều chỉnh giải pháp, nguyên mẫu và thử nghiệm lại.

Câu hỏi tr 106

Luyện tập

Hãy xác định vấn đề cho tình huống dưới đây: Gia đình Nam sử dụng dây phơi ngoài trời, đây là cách làm quần áo khô tự nhiên dựa vào ánh nắng mặt trời, tiết kiệm chi phí. Một hôm, do không có ai ở nhà, toàn bộ quần áo phơi bị ướt khi trời mưa, Nam phải giặt lại toàn bộ số quần áo trên. Nam không muốn điều này xảy ra nữa.

Phương pháp giải:

Suy luận, liên hệ thực tế

Lời giải chi tiết:

Vấn đề của tình huống là: Nam muốn quần áo phơi không bị ướt lúc không có ai ở nhà.

Câu hỏi tr 107

Luyện tập

Hãy tìm hiểu thông tin về một số loại giàn phơi bảo vệ quần áo khỏi trời mưa đang có trên thị trường theo mẫu dưới đây:

Phương pháp giải:

Tra cứu, liên hệ thực tế

Lời giải chi tiết:

Học sinh tự tìm hiểu và gợi ý dưới đây

Luyện tập

Một trong những cách giúp gia đình Nam tránh khỏi tình huống đã mô tả ở phần trên là thiết kế một giàn phơi có khả năng bảo vệ quần áo khi trời mưa. Hãy xác định các yêu cầu cần có của một giàn phơi để giải quyết vấn đề mà gia đình Nam gặp phải.

Phương pháp giải:

Tra cứu, liên hệ thực tế

Lời giải chi tiết:

Luyện tập

Đề xuất ba giải pháp giàn phơi bảo vệ quần áo khỏi trời mưa và trình bày theo mẫu dưới đây, chọn giải pháp tốt nhất, hoàn thiện giải pháp đã lựa chọn.

Phương pháp giải:

Tra cứu, liên hệ thực tế

Lời giải chi tiết:

Học sinh tự đề xuất giải pháp và gợi ý dưới đây

Câu hỏi tr 108

Luyện tập

Lập bản vẽ chi tiết, bản vẽ lắp thể hiện giải pháp đã được lựa chọn và hoàn thiện về giàn phơi bảo vệ quần áo khỏi trời mưa.

Phương pháp giải:

Tra cứu, liên hệ thực tế, giải quyết vấn đề

Lời giải chi tiết:

Học sinh tự lập bản vẽ, dưới đây là gợi ý

Luyện tập

Đề xuất phương án thử nghiệm giàn phơi bảo vệ quần áo khỏi trời mưa.

Phương pháp giải:

Tra cứu, liên hệ thực tế, giải quyết vấn đề

Lời giải chi tiết:

HS tự đề xuất phương án thử nghiệm.

Gợi ý: có thể sử dụng vào mùa hè lúc mưa hay cao và thử nhiều lần

Vận dụng

Quan sát, nghiên cứu các tài liệu có liên quan để xác định các vấn đề kĩ thuật, nhu cầu thuộc phạm vi gia đình, cộng đồng địa phương.

Phương pháp giải:

Tra cứu, liên hệ thực tế, giải quyết vấn đề

Lời giải chi tiết:

Học sinh tự thực hiện

Gợi ý: tra cứu các tài liệu liên quan đến phương tiện công cộng

VD: xe buýt điện

Vấn đề: hạn chế cạn kiệt nguồn tài nguyên hóa thạch

Giải pháp: sử dụng xe buýt điện

Mức độ hiệu quả: tuyệt vời, xe đi êm

Chọn một vấn đề kĩ thuật đơn giản trong cuộc sống, hãy nghiên cứu tổng quan về đề xuất các yêu cầu đối với sản phẩm giải quyết vấn đề đã lựa chọn.

Phương pháp giải:

Tra cứu, liên hệ thực tế, giải quyết vấn đề

Lời giải chi tiết:

VD: ghế ngồi học không thoải mái

Vấn đề: tìm ghế ngồi thuận tiện và thoải mái

Giải pháp: chọn ghế Emvina G32 Chân quỳ.

Mức độ hiệu quả: tuyệt vời, không bị đau lưng

-------------------------------------
