Thiết kế và công nghệ 10 bài 13: Biểu diễn quy ước ren KNTT

VnDoc xin giới thiệu bài Thiết kế và công nghệ 10 bài 13: Biểu diễn quy ước ren KNTT được chúng tôi sưu tầm và tổng hợp lại nhằm giúp các bạn học sinh tham khảo để chuẩn bị tốt cho bài học môn Công nghệ 10 sách KNTT mới nhất. Mời các bạn cùng tham khảo bài viết dưới đây.

Thiết kế và công nghệ 10 bài 13

Câu hỏi tr 75

Mở đầu

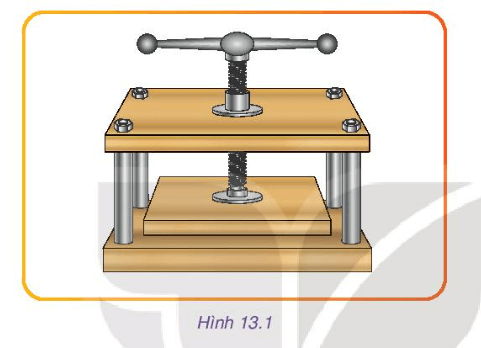

Quan sát và cho biết trong Hình 13.1 khi tay quay ở phía trên quay, tấm gỗ ở phía dưới sẽ chuyển động như thế nào. Em hãy giải thích về điều đó?

Thiết kế và công nghệ 10

Lời giải chi tiết:

Sau khi quan sát ta thấy

- Khi quay tay quay ở phía trên, tấm gỗ ở phía dưới sẽ chuyển động theo chiều hướng đi lên hoặc đi xuống theo cách quay của tay quay.

- Vì tay quay và gỗ được gắn với một đoạn ren, trong khi ren có tác dụng truyền chuyển động.

Câu hỏi tr 76

Câu hỏi

Quan sát trong ngôi nhà của mình và phát hiện những chi tiết có ren

Phương pháp giải: quan sát, liên hệ thực tế

Lời giải chi tiết

Học sinh tự quan sát và liệt kê

Gợi ý

- Đuôi bóng đèn

- Ốc vít

- Nắp lọ thuốc, chai nước

- Vỏ bút

- Ê - tô

- Nắp thùng nước,…

Cho biết vai trò của ren trong từng trường hợp.

Phương pháp giải:

Quan sát, liên hệ thực tế.

Lời giải chi tiết

a) Kích: giúp nâng các vật có trọng lượng lớn lên cao.

b) Ê - tô: dùng để kẹp và giữ chắc các chi tiết như thanh thép (hoặc các chất liệu khác như sắt, gỗ...), ống thép, phôi định hình… trong quá trình gia công, sửa chữa, lắp ráp.

c) Bu lông, đai ốc: giúp cố định các vật.

Câu hỏi tr 78

Luyện tập

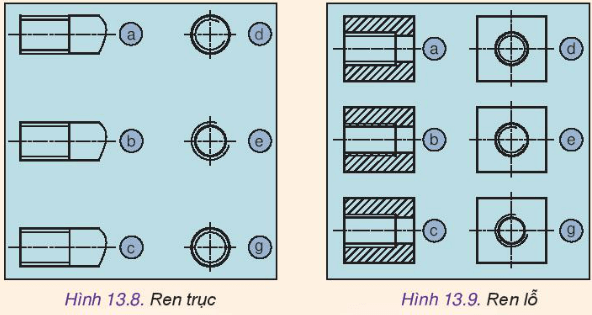

Quan sát Hình 13.8, 13.9, tìm các hình biểu diễn đúng cho ren trục và ren lỗ.

Thiết kế và công nghệ 10

Phương pháp giải: quan sát, tra cứu và suy luận logic

Lời giải chi tiết

Sau khi quan sát, ta thấy

Hình 13.8: b, d biểu diễn đúng ren trục

Hình 13.9: b, g biểu diễn đúng ren lỗ

Câu hỏi tr 79

Một vật thể hình trụ tròn xoay có đường kính 30 (mm), chiều dài 50 (mm). Vật thể có ren ngoài và là ren hệ mét, đường kính đỉnh bằng 30 (mm), đường kính chân ren bằng 25 (mm), chiều dài phần ren bằng 40 (mm). Hãy biểu diễn vật thể đó.

Thực hành

Phương pháp giải: suy luận, vẽ lại

Lời giải chi tiết

Thiết kế và công nghệ 10

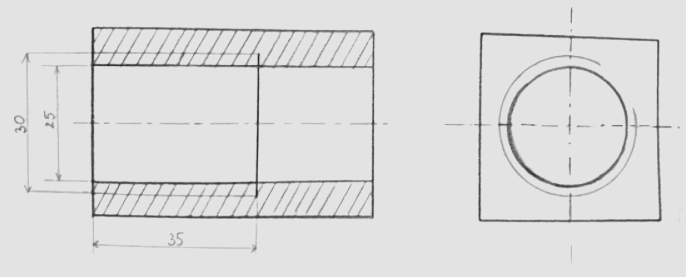

Một vật thể hình ống trụ tròn xoay có đường kính ngoài bằng 40 (mm), đường kính trong bằng 25 (mm), chiều dài 60 (mm). Vật thể có ren trong là ren hệ mét, đường kính chân ren bằng 30 (mm), đường kính đỉnh ren bằng 25 (mm), chiều dài phần ren 35 (mm). Hãy biểu diễn vật thể đó.

Phương pháp giải: suy luận, vẽ lại

Lời giải chi tiết

Thiết kế và công nghệ 10

Vận dụng

Hãy tìm hiểu những chi tiết có ren trong ngôi nhà của em và cho biết đó là loại ren gì? Công dụng của nó.

Phương pháp giải: quan sát, liên hệ thực tế

Lời giải chi tiết

Học sinh tự tìm hiểu

Gợi ý

- Ren ở ốc vít là ren trục giúp lắp ráp các linh kiện được chặt chẽ với nhau hơn

- Ren ở nắp chai nhựa là ren lỗ giúp chai không bị chảy nước

- Ren ở vỏ bút giúp lắp các linh kiện ở ngoài bảo vệ vỏ bút,…

-------------------------------------
