Thiết kế và công nghệ 10 bài 16: Vẽ kĩ thuật với sự trợ giúp của máy tính KNTT
Thiết kế và công nghệ 10 bài 16: Vẽ kĩ thuật với sự trợ giúp của máy tính KNTT được VnDoc sưu tầm và tổng hợp lại nhằm giúp các bạn học sinh tham khảo để chuẩn bị tốt cho bài học môn Công nghệ 10 sách KNTT mới nhất. Mời các bạn cùng tham khảo bài viết dưới đây.
Thiết kế và công nghệ 10 bài 16
Câu hỏi tr 93
Mở đầu
Hình 16.1a mô tả một người đang lập bản vẽ kĩ thuật bằng tay, Hình 16.1b là một người lập bản vẽ bằng máy tính. Theo em, mỗi người cần trang bị những gì?
Phương pháp giải: quan sát, liên hệ thực tế
Lời giải chi tiết
Sau khi quan sát hình 16.1, em nhận thấy
- Người ở Hình 16.1a vẽ kiểu truyền thống cần: thước, bút chì, eke, compa, tẩy
- Người ở Hình 16.1b vẽ máy tính: máy tính cần có cấu hình chạy được và có cài phần mềm vẽ kĩ thuật.
Câu hỏi tr 95
Luyện tập
Hãy quan sát Hình 16.3 và cho biết, em sẽ sử dụng các lệnh 2D nào trong Bảng 16.1 để vẽ được các đường từ 1 đến 4?
Lời giải chi tiết
Sau khi quan sát, ta sẽ dùng các lệnh
Đường 1 - 2 - 3: ta dùng lệnh Line hoặc Rectangle
Đường 4: ta dùng lệnh Circle
Câu hỏi tr 96
Luyện tập
Quan sát Hình 16.4 và cho biết, có thể dùng các lệnh nào để vẽ được các đối tượng 1, 2.
Phương pháp giải: quan sát,suy luận thực ,liên hệ thực tế
Lời giải chi tiết
Sau khi quan sát, ta sẽ dùng các lệnh
Đối tượng 1 ta dùng lệnh Chamfer.
Đối tượng 2 ta dùng lệnh Fillet.
Câu hỏi tr 98
Thực hành

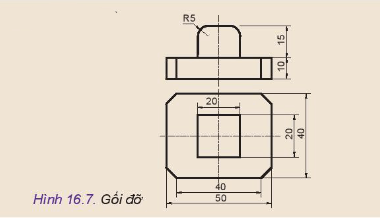

Vẽ bản vẽ cho trên Hình 16.7.
Phương pháp giải: quan sát và vẽ lại
Lời giải chi tiết
Học sinh tự vẽ lại trên AUTOCAD
-------------------------------------
