Bài: Mặt cắt và hình cắt
A. Lý thuyết Công nghệ 10 bài 10
I. Khái niệm
- Hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt gọi là mặt cắt.
- Hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt gọi là hình cắt.
II. Mặt cắt

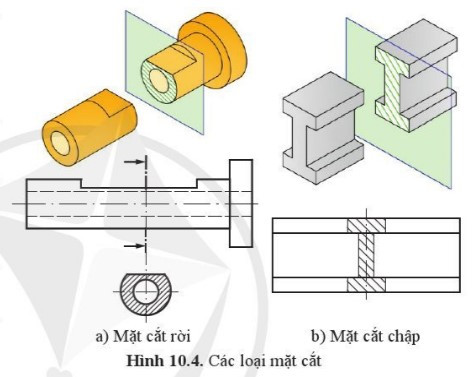

1. Một số loại mặt cắt
- Mặt cắt rời:
+ Đặt bên ngoài hình chiếu
+ Sử dụng khi đường bao mặt cắt phức tạp
- Mặt cắt chập:
+ Đặt tại vị trí mặt phẳng cắt đi qua ngay trên hình chiếu và vẽ bằng nét mảnh
+ Sử dụng khi đường bao mặt cắt đơn giản
2. Vẽ mặt cắt
- Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
- Bước 2: Vẽ mặt cắt, tô đậm
III. Hình cắt

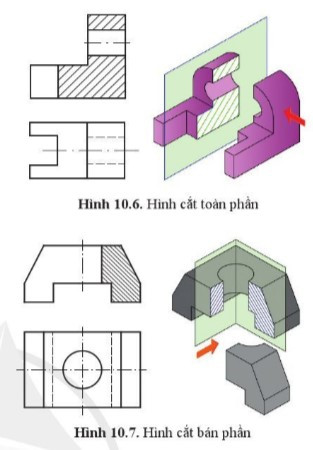

1. Một số loại hình cắt
- Hình cắt toàn phần: biểu diễn vật thể không đối xứng
- Hình cắt bán phần: biểu diễn vật thể có tính đối xứng
- Hình cắt cục bộ: biểu diễn cấu tạo một phần vật thể
2. Vẽ hình cắt
- Bước 1: Vẽ hình chiếu của vật thể, nét cắt và mũi tên chỉ hướng chiếu, vị trí mặt phẳng cắt
- Bước 2: Xóa bỏ nét thừa, tô đậm
B. Bài tập trắc nghiệm Công nghệ 10 bài 10
Câu 1. Quy trình vẽ mặt cắt có bước nào sau đây?
- Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
- Vẽ mặt cắt của vật thể, tô đậm các nét.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 2. Bước 1 của quy trình vẽ mặt cắt là:
- Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
- Vẽ mặt cắt của vật thể, tô đậm các nét.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 3. Bước 2 của quy trình vẽ mặt cắt là:
- Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
- Vẽ mặt cắt của vật thể, tô đậm các nét.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 4. Hình cắt gồm mấy loại?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Hình cắt gồm 3 loại:
+ Hình cắt toàn bộ
+ Hình cắt bán phần
+ Hình cắt cục bộ
Câu 5. Hãy cho biết, đâu là tên của hình cắt?
- Hình cắt toàn bộ
- Hình cắt bán phần
- Hình cắt cục bộ
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: D
Giải thích: Hình cắt gồm 3 loại:
+ Hình cắt toàn bộ
+ Hình cắt bán phần
+ Hình cắt cục bộ
Câu 6. Khái niệm mặt cắt:
- Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
- Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Mặt cắt: Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
+ Hình cắt: Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
Câu 7. Khái niệm hình cắt:
- Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
- Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Mặt cắt: Là hình biểu diễn phần vật thể tiếp xúc với mặt phẳng cắt.
+ Hình cắt: Là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt.
Câu 8. Có mấy loại mặt cắt?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Có 2 loại mặt cắt:
+ Mặt cắt chập
+ Mặt cắt rời
Câu 9. Hãy cho biết, có loại mặt cắt nào?
- Mặt cắt chập
- Mặt cắt rời
- Cả A và B đều đúng
- Mặt cắt toàn bộ
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Có 2 loại mặt cắt:
+ Mặt cắt chập
+ Mặt cắt rời
Câu 10. Quy trình vẽ mặt cắt gồm mấy bước?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ mặt cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
+ Bước 2: Vẽ mặt cắt của vật thể, tô đậm các nét.
Câu 11. Quy trình vẽ hình cắt gồm mấy bước?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 12. Quy trình vẽ hình cắt có bước nào sau đây?
- Vẽ hình chiếu vật thể
- Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: : Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 13. Bước 1 của quy trình vẽ hình cắt là:
- Vẽ hình chiếu vật thể
- Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
Câu 14. Bước 2 của quy trình vẽ hình cắt là:
- Vẽ hình chiếu vật thể
- Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Quy trình vẽ hình cắt gồm 2 bước:
+ Bước 1: Vẽ hình chiếu vật thể
+ Bước 2: Xóa đường bao trước mặt mắt cắt, kẻ đường gạch mặt cắt, tô đậm và ghi kí hiệu
