Bài: Vẽ kĩ thuật với sự hỗ trợ của máy tính
A. Lý thuyết Công nghệ 10 bài 17
I. Vai trò của máy tính với vẽ kĩ thuật
- Lập bản vẽ nhanh chóng, chính xác, làm tăng năng suất, giảm giá thành sản phẩm
- Dễ dàng chỉnh sửa, bổ sung, lưu trữ và quản lí bản vẽ
- Có thể chia sẻ, hợp tác thông qua hệ thống mạng máy tính
- Hình thành hệ thống công nghệ cao trong thiết kế và chế tạo sản phẩm CAD/CAM
II. Thiết lập môi trường vẽ trên phần mềm autocad

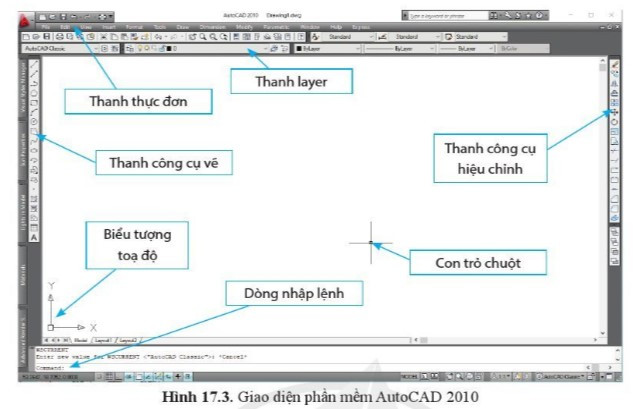

1. Khởi động phần mềm
- Bước 1: Nháy kép chuột vào biểu tượng phần mềm CAD ngoài màn hình.
- Bước 2: Nháy chuột vào biểu tượng New, chọn file: acadiso.dwt.
2. Thiết lập khổ giấy vẽ
- Bước 1: Command
- Bước 2: Chọn không gian giấy vẽ
- Bước 3: Nhập đơn vị
- Bước 4: Nhập tỉ lệ giấy vẽ
- Bước 5: Nhập chiều rộng khổ giấy
- Bước 6: Nhập chiều cao khổ giấy
3. Bật chế độ truy bắt điểm Osmap
- Bước 1: Command
- Bước 2: Chọn các chế độ truy bắt điểm cần sử dụng
- Bước 3: Nháy chuột vào OK để kết thúc
4. Lớp đối tượng Layer
- Bước 1: Command
- Bước 2: Hộp thoại Select Linetype
- Bước 3: Hộp thoại Load or Reload Linetype
- Bước 4: Chọn nét vẽ cho layer
III. Một số công cụ trợ giúp
- Grid: Bật/tắt lưới trên màn hình vẽ
- Ortho: Bật/tắt chế độ vẽ thẳng theo phương ngang hoặc phương đứng
- Pan: Di chuyển khung nhìn trên màn hình vẽ
1. Một số lệnh vẽ cơ bản trong autocad
- Lệnh Line: Vẽ đoạn thẳng
- Lệnh Circle: vẽ đường tròn
2. Một số lệnh hiệu chỉnh cơ bản trong autocad
- Lệnh Erase: Xóa đối tượng
- Chọn đối tượng
- Lệnh Trim: Cắt đối tượng
- Lệnh Offset: Tạo các đối tượng song song
B. Bài tập trắc nghiệm Công nghệ 10 bài 17
Câu 1. Bước 2 của khởi động phần mềm là:
- Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
- Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Khởi động phần mềm CAD gồm 2 bước:
+ Bước 1: Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
+ Bước 2: Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
Câu 2. Lệnh Line:
- Vẽ đoạn thẳng
- Vẽ đường tròn
- Cả A và B đều đúng
- Đáp án khác
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ lệnh Line: vẽ đường thẳng
+ lệnh Circle: vẽ đường tròn
Câu 3. Lệnh Circle:
- Vẽ đoạn thẳng
- Vẽ đường tròn
- Cả A và B đều đúng
- Đáp án khác
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ lệnh Line: vẽ đường thẳng
+ lệnh Circle: vẽ đường tròn
Câu 4. Lệnh Erase:
- Xóa đối tượng
- Cắt đối tượng
- Tạo các đối tượng song song
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích:
+ Lệnh Erase: Xóa đối tượng
+ Lệnh Trim: Cắt đối tượng
+ Lệnh Offset: Tạo các đối tượng song song
Câu 5. Lệnh Trim:
- Xóa đối tượng
- Cắt đối tượng
- Tạo các đối tượng song song
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: B
Giải thích:
+ Lệnh Erase: Xóa đối tượng
+ Lệnh Trim: Cắt đối tượng
+ Lệnh Offset: Tạo các đối tượng song song
Câu 6. Hệ thống CAD gồm mấy phần?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Hệ thống CAD gồm hai phần:
+ Phần cứng
+ Phần mềm
Câu 7. Hệ thống CAD có bộ phận nào sau đây?
- Phần cứng
- Phần mềm
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Hệ thống CAD gồm hai phần:
+ Phần cứng
+ Phần mềm
Câu 8. Khởi động phần mềm CAD gồm mấy bước?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Khởi động phần mềm CAD gồm 2 bước:
+ Bước 1: Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
+ Bước 2: Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
Câu 9. Khởi động phần mềm CAD có bước nào sau đây?
- Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
- Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Khởi động phần mềm CAD gồm 2 bước:
+ Bước 1: Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
+ Bước 2: Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
Câu 10. Bước 1 của khởi động phần mềm là:
- Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
- Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
- Cả A và B đều đúng
- Cả A và B đều sai
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Khởi động phần mềm CAD gồm 2 bước:
+ Bước 1: Nháy kép chuột vào biểu tượng phần mềm AutoCAD ngoài màn hình
+ Bước 2: Nháy chuột vào biểu tượng New, mở cửa sổ, chọn file.
Câu 11. Lệnh Offset:
- Xóa đối tượng
- Cắt đối tượng
- Tạo các đối tượng song song
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: C
Giải thích:
+ Lệnh Erase: Xóa đối tượng
+ Lệnh Trim: Cắt đối tượng
+ Lệnh Offset: Tạo các đối tượng song song
Câu 12. Vẽ hình chiếu đứng bằng phần mềm CAD gồm mấy bước?
- 1
- 2
- 3
- 4
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Vẽ hình chiếu đứng bằng phần mềm CAD gồm 3 bước:
+ Bước 1: Vẽ hình chữ nhật bao ngoài
+ Bước 2: Vẽ đường trục đối xứng
+ Bước 3: Vẽ nét đứt thể hiện lỗ trụ
Câu 13. Bước 1 của quy trình vẽ hình chiếu đứng bằng phần mềm CAD là:
- Vẽ hình chữ nhật bao ngoài
- Vẽ đường trục đối xứng
- Vẽ nét đứt thể hiện lỗ trụ
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: A
Giải thích: Vẽ hình chiếu đứng bằng phần mềm CAD gồm 3 bước:
+ Bước 1: Vẽ hình chữ nhật bao ngoài
+ Bước 2: Vẽ đường trục đối xứng
+ Bước 3: Vẽ nét đứt thể hiện lỗ trụ
Câu 14. Bước 2 của quy trình vẽ hình chiếu đứng bằng phần mềm CAD là:
- Vẽ hình chữ nhật bao ngoài
- Vẽ đường trục đối xứng
- Vẽ nét đứt thể hiện lỗ trụ
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: B
Giải thích: Vẽ hình chiếu đứng bằng phần mềm CAD gồm 3 bước:
+ Bước 1: Vẽ hình chữ nhật bao ngoài
+ Bước 2: Vẽ đường trục đối xứng
+ Bước 3: Vẽ nét đứt thể hiện lỗ trụ
Câu 15. Bước 3 của quy trình vẽ hình chiếu đứng bằng phần mềm CAD là:
- Vẽ hình chữ nhật bao ngoài
- Vẽ đường trục đối xứng
- Vẽ nét đứt thể hiện lỗ trụ
- Cả 3 đáp án trên
Hướng dẫn giải
Đáp án đúng: C
Giải thích: Vẽ hình chiếu đứng bằng phần mềm CAD gồm 3 bước:
+ Bước 1: Vẽ hình chữ nhật bao ngoài
+ Bước 2: Vẽ đường trục đối xứng
+ Bước 3: Vẽ nét đứt thể hiện lỗ trụ
