I. Khái niệm mặt cắt, hình cắt

1. Khái niệm chung

- Mặt cắt: biểu diễn thiết diện ngang của vật thể.

- Hình cắt: thể hiện cấu tạo bên trong của vật thể.

- Hình thành:

+ Quan sát vật thể.

+ Tưởng tượng dùng mặt phẳng cắt để cắt vật thể làm hai phần.

+ Bỏ phần vật thể giữ người quan sát và mặt phẳng cắt

+ Chiếu vuông góc phần vật thể còn lại lên mặt phẳng hình chiếu

+ Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.

+ Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại

2. Kí hiệu mặt cắt, hình cắt và kí hiệu vật liệu

- Kí hiệu mặt cắt và hình cắt:

+ Vị trí mặt phẳng cắt

+ Hướng chiếu

+ Tên hình cắt, mặt cắt

- Kí hiệu vật liệu: theo tiêu chuẩn TCVN7:1993

II. Phân loại hình cắt, mặt cắt

1. Phân loại hình cắt

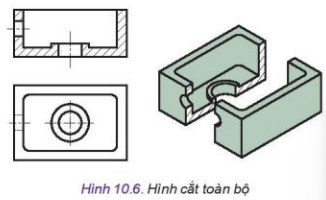

- Hình cắt toàn bộ: dùng một mặt phẳng cắt để cắt toàn bộ vật thể

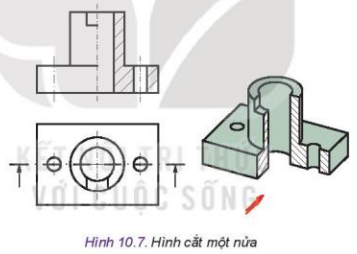

- Hình cắt bán phần: hình biểu diễn có một nửa là hình chiếu, nửa đối xứng là hình cắt, biểu diễn vật đối xứng

- Hình cắt cục bộ: biểu diễn một phần vật thể dưới dạng hình cắt, ghép với hình chiếu của phần còn lại bằng nét lượn sóng.

2. Phân loại mặt cắt

- Mặt cắt rời: vẽ ngoài hình chiếu

- Mặt cắt chập: vẽ ngay trên hình chiếu

III. Vẽ hình cắt, mặt cắt

- Bước 1: Đọc bản vẽ các hình chiếu vuông góc

- Bước 2: Xác định vị trí cắt

- Bước 3: Vẽ hình cắt, mặt cắt

------------------------------
