Bài 15: Bản vẽ xây dựng
I. Khái niệm chung
- là bản vẽ mô tả các công trình xây dựng nói chung như: nhà dân dụng, nhà công nghiệp, cầu đường, bến cảng, công trình thủy lợi, …
- Các bản vẽ cơ bản:
+ Bản vẽ thiết kế phương án
+ Bản vẽ thiết kế kĩ thuật
+ Bản vẽ kĩ thuật thi công
- Các hình vẽ cơ bản:

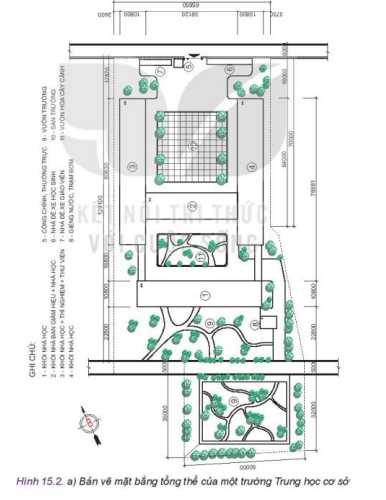

+ Bản vẽ mặt bằng tổng thể
+ Các hình chiếu: mặt bằng, mặt đứng, mặt cắt.
+ Hình chiếu phối cảnh
+ Bản vẽ thể hiện chi tiết: kiến trúc, cấu tạo,…
+ Bản vẽ thiết kế: điện, nước, kết cấu, …
- Theo tính chất, có:
+ Bản vẽ kiến trúc
+ Bản vẽ kết cấu
+ Bản vẽ điện
+ Bản vẽ cấp nước, thoát nước, …
- Bản vẽ nhà:
+ Thể hiện hình dạng, kích thước và cấu tạo ngôi nhà.
+ Gồm: bản vẽ các hình chiếu vuông góc và hình cắt ngôi nhà.
II. Các kí hiệu quy ước
Biểu diễn các bộ phận cấu tạo ngôi nhà hay đồ đạc, thiết bị trên bản vẽ các hình biểu diễn ngôi nhà.
III. Các hình biểu diễn ngôi nhà
* Mặt bằng
- là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ
- Thể hiện vị trí, kích thước tường, vách ngăn, cửa đi, cửa sổ, cầu thang, cách bố trí phòng, thiết bị, đồ đạc.
* Mặt đứng
- Là hình chiếu vuông góc của ngôi nhà lên mặt phẳng thẳng đứng.
- Thể hiện hình dáng kiến trúc ngôi nhà
* Mặt cắt
- Là hình cắt thu được khi dùng mặt phẳng cắt tưởng tượng thẳng đứng cắt qua không gian trống của ngôi nhà.
- Thể hiện kết cấu các bộ phận và kích thước các tầng theo chiều cao, kích thước cửa đi, cửa sổ, cầu thang, tường, sàn, mái, móng.
IV. Đọc bản vẽ nhà
- Đọc bản vẽ mặt đứng
- Đọc bản vẽ mặt bằng các tầng
- Đọc các hình cắt, kết hợp đọc mặt bằng mỗi tầng.
V. Lập bản vẽ ngôi nhà
- Là vẽ các hình biểu diễn của ngôi nhà.
- Các bước lập bản vẽ:
+ Bước 1: Vẽ hệ thống trục của các tường hoặc cột bằng nét gạch chấm mảnh.
+ Bước 2: Vẽ đường bao quanh của hệ thống các cột, tường và vách ngăn
+ Bước 3: Vẽ kí hiệu cầu thang các tầng
+ Bước 4: Ghi kích thước
------------------------------
