I. Khái niệm, vai trò của bản vẽ kĩ thuật

- Là tài liệu kĩ thuật được trình bày dưới dạng hình vẽ, diễn tả hình dạng, kết cấu, các thông tin về kích thước, vật liệu, yêu cầu kĩ thuật, … của sản phẩm.

- Vai trò trong sản xuất:

+ Thể hiện ý tưởng nhà thiết kế

+ Là tài liệu chế tạo, thi công

+ Là cơ sở kiểm tra, đánh giá sản phẩm

- Vai trò trong cuộc sống:

+ Minh họa cho hướng dẫn sử dụng sản phẩm

+ Là tài liệu cần thiết khi bảo dưỡng, sửa chữa sản phẩm.

II. Tiêu chuẩn trình bày bản vẽ kĩ thuật

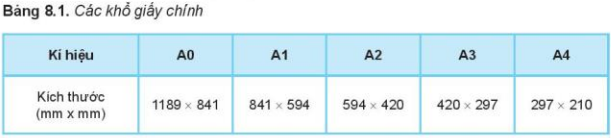

1. Khổ giấy

- Tiêu chuẩn TCVN 7285:2003

- Có 5 khổ giấy chính

- Khổ A0 lớn nhất, lập ra các khổ giấy còn lại

- Mỗi bản vẽ đều có khung bản vẽ và khung tên

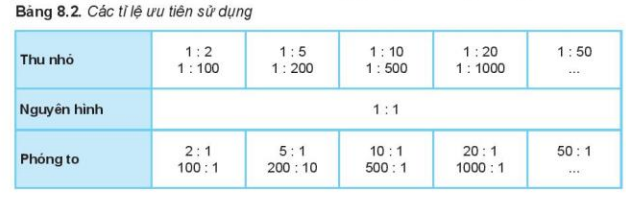

2. Tỉ lệ TCVN 7286:2003

- Là tỉ số giữa kích thước dài đo được trên bản vẽ vật thể và kích thước thực tế trên vật thể đó.

- Các loại tỉ lệ:

+ Nguyên hình

+ Thu nhỏ

+ Phóng to

- Trên bản vẽ là kích thước thực, không phụ thuộc bản vẽ

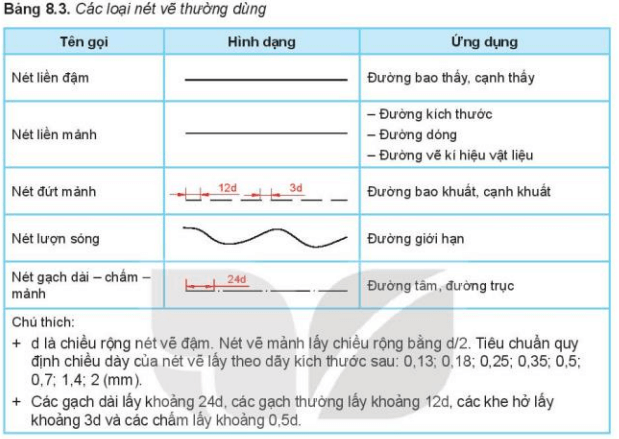

3. Nét vẽ TCVN8 – 24 : 2002

Tiêu chuẩn quy định các loại nét vẽ khác nhau

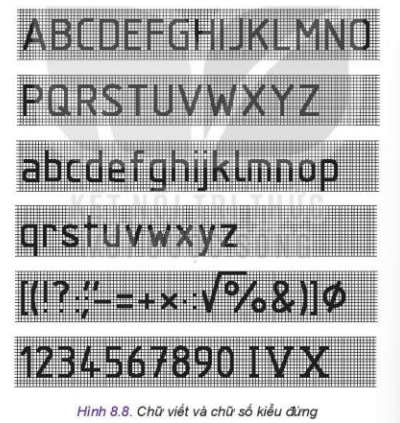

4. Chữ viết (TCVN 7284 – 2 : 2003)

- Khổ chữ: xác định bằng chiều cao của chữ hoa tính bằng mm

- Kiểu chữ:

+ Kiểu chữ A: d= 1/14 h

+ Kiểu chữ B: d = 1/10 h

5. Ghi kích thước (TCVN 5705:1993)

- Đo kích thước dài: milimet

- Đo góc: độ, phút, giây

- Đường kích thước:

+ Nét liền mảnh

+ Song song với kích thước cần ghi, đầu mút vẽ mũi tên

- Đường gióng:

+ Nét liền mảnh

+ Vượt quá đường kích thước từ 2 mm đến 4 mm, vuông góc với đường kích thước.

- Chứ số kích thước:

+ Trị số thực, không phụ thuộc tỉ lệ bản vẽ.

+ Trước con số kích thước đường kính đường tròn kí hiệu Ø, trước con số kích thước bán kính cung tròn kí hiệu R

------------------------------
