I. Nội dung của phương pháp hình chiếu phối cảnh

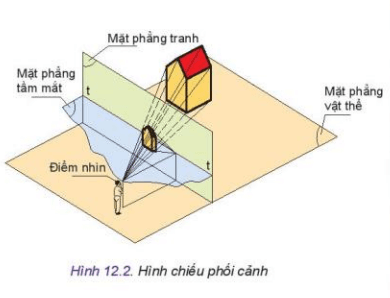

- Là hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm với tâm chiếu là điểm nhìn, mặt phẳng hình chiếu là một mặt phẳng thẳng đứng được gọi là mặt tranh.

- Đặc điểm cơ bản: tạo cho người xem cảm giác về khoảng cách xa gần giống như quan sát thực tế.

- Ứng dụng: biểu diễn nhà cửa, cầu đường, đê đập,…

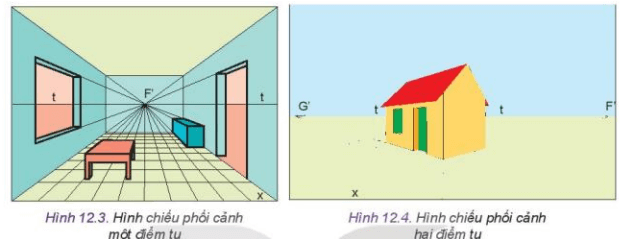

- Phân loại theo điểm tụ:

+ Hình chiếu phối cảnh 1 điểm tụ: mặt tranh song song với một mặt của vật thể.

+ Hình chiếu phối cảnh 2 điểm tụ: mặt tranh không song song với mặt nào của vật thể.

+ Hình chiếu phối cảnh 3 điểm tụ ít được nói đến.

II. Vẽ hình chiếu phối cảnh

- Bước 1: Vẽ đường chân trời

- Bước 2: Chọn điểm tụ

- Bước 3: Vẽ hình chiếu đứng của vật thể

- Bước 4: Vẽ hình chiếu phối cảnh của các đường vuông góc với mặt tranh

- Bước 5: Đưa độ rộng vào hình chiếu phối cảnh

- Bước 6: Hoàn thiện hình

------------------------------
