Lý thuyết Công nghệ 10 bài 14: Bản vẽ cơ khí KNTT

Chúng tôi xin giới thiệu bài Lý thuyết Công nghệ 10 bài 14: Bản vẽ cơ khí được VnDoc sưu tầm và tổng hợp lí thuyết và bài tập có đáp án đi kèm nằm trong chương trình giảng dạy môn Công nghệ lớp 10 sách Kết nối tri thức. Mời quý thầy cô cùng các bạn tham khảo tài liệu dưới đây.

I. Bản vẽ chi tiết

1. Nội dung của bản vẽ chi tiết

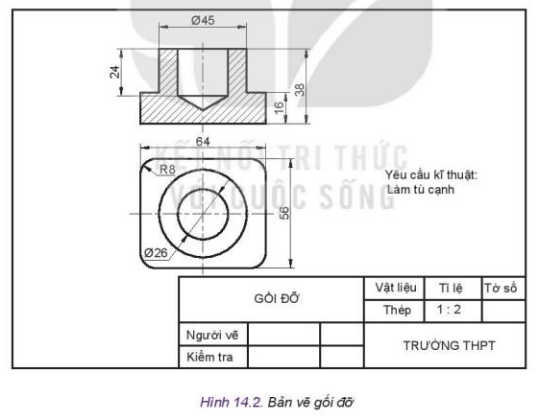

- Hình biểu diễn: hình dạng chi tiết

- Các kích thước: độ lớn các bộ phận của chi tiết

- Các yêu cầu kĩ thuật: kí hiệu độ nhám bề mặt, dung sai, chỉ dẫn gia công, xử lí bề mặt

- Khung tên: quản lí bản vẽ, quản lí sản phẩm.

2. Đọc bản và chi tiết

- Hiểu tên gọi, công dụng, hình dáng, cấu tạo, kích thước và vật liệu.

- Hiểu yêu cầu lĩ thuật

3. Lập bản vẽ chi tiết

- Bước 1: Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết

- Bước 2: Chọn phương pháp biểu diễn

- Bước 3: Vẽ các hình biểu diễn

- Bước 4: Ghi kích thước, các yêu cầu kĩ thuật và nội dung khung tên

II. Bản vẽ lắp

- Trình bày hình dạng và vị trí tương quan của một nhóm chi tiết được lắp với nhau.

- Công dụng: dùng lắp đặt, điều chỉnh, vận hành và kiểm tra sản phẩm.

1. Nội dung bản vẽ lắp

- Các hình biểu diễn: hình dạng và vị trí chi tiết

- Kích thước: kích thước chung và kích thước lắp giữa các chi tiết

- Bảng kê: tên chi tiết, số lượng và vật liệu

- Khung tên: nội dung quản lí bản vẽ, quản lí sản phẩm.

2. Đọc bản vẽ lắp

- Hiểu được hình dáng, cấu tạo từng chi tiết, chức năng chi tiết.

- Hiểu mối ghép các chi tiết với nhau

- Hiểu nguyên lí làm việc, công dụng và trình tự tháo lắp, nội dung quản lí bản vẽ.

------------------------------
