Bài 9: Hình chiếu vuông góc
I. Phương pháp chiếu góc thứ nhất
- Cho ba mặt phẳng hình chiếu:
+ Mặt phẳng hình chiếu đứng: P1,
+ Mặt phẳng hình chiếu bằng: P2
+ Mặt phẳng hình chiếu cạnh: P3.
- Chiếu vật thể lên các mặt phẳng hình chiếu:
+ Hướng chiếu từ trước vào: được hình chiếu đứng trên mặt phẳng hình chiếu đứng
+ Hướng chiếu từ trên xuống: được hình chiếu bằng trên mặt phẳng hình chiếu bằng
+ Hướng chiếu từ trái sang: được hình chiếu cạnh trên mặt phẳng hình chiếu cạnh.
- Quay các mặt phẳng hình chiếu:
+ Quay P2 xuống dưới 900
+ Quay P3 sang phải 900
- Vị trí các hình chiếu:
+ Hình chiếu bằng nằm dưới hình chiếu đứng
+ Hình chiếu cạnh bên phải hình chiếu đứng

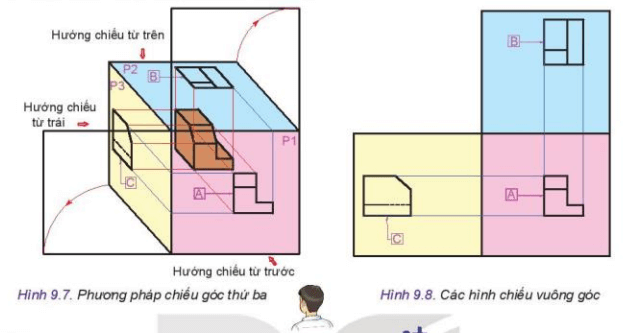

II. Phương pháp chiếu góc thứ ba
III. Vẽ hình chiếu vuông góc
- Bước 1: Phân tích vật thể thành các hình đơn giản và chọn các hướng chiếu
- Bước 2: Vẽ ba hình chiếu của hình hộp chữ nhật bao ngoài vật thể bằng nét liền mảnh
- Bước 3: Vẽ các bộ phận của vật thể bằng nét liền mảnh
- Bước 4: Hoàn thiện các nét vẽ theo đúng tiêu chuẩn. Ghi kích thước của bản vẽ.
------------------------------
