I. Chi tiết có ren, vai trò của ren

- Được sử dụng rộng rãi trong các máy móc, thiết bị và trong đời sống

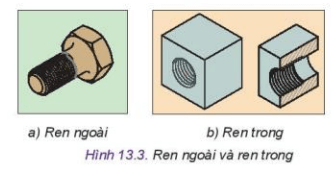

- Một số ren thường gặp:

+ Ren ngoài: ren được hình thành ở mặt ngoài chi tiết

+ Ren trong: ren được hình thành ở mặt trong chi tiết

- Vai trò của ren:

+ Nối các chi tiết máy với nhau,

+ Truyền chuyển động

II. Biểu diễn quy ước ren

1. Biểu diễn quy ước chi tiết ren

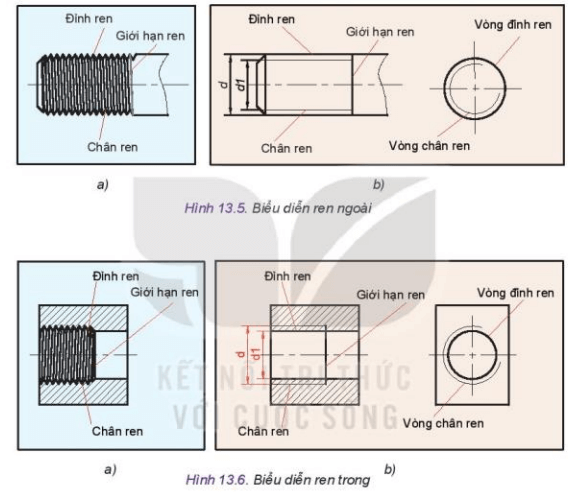

- Ren nhìn thấy:

+ Đường đỉnh ren: nét liền đậm

+ Đường giới hạn ren: nét liền đậm

+ Đường chân ren: nét liền mảnh

+ Vòng đỉnh ren: nét liền đậm

+ Vòng chân ren: vẽ hở bằng nét liền mảnh.

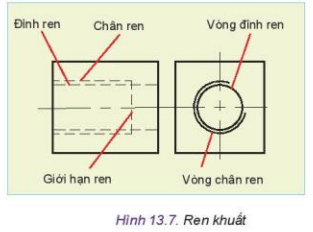

- Ren khuất: đường đỉnh ren, chân ren, giới hạn ren đều vẽ bằng nét đứt mảnh,

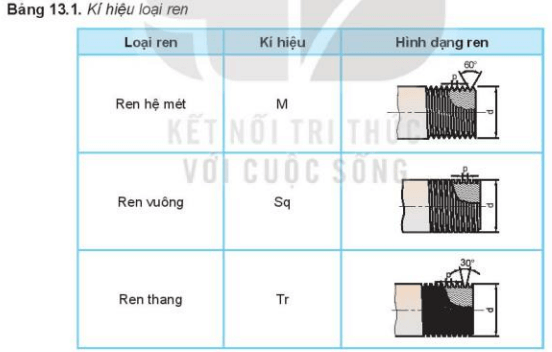

2. Kí hiệu ren

- Kí hiệu gồm:

+ Hình dạng ren

+ Kích thước đường kính ren: d

+ Bước ren: p

+ Hướng xoắn ren trái: LH

+ Hướng xoắn ren phải: không ghi.

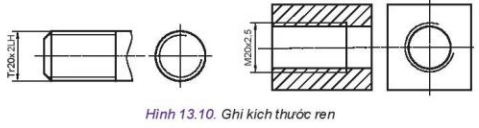

- Ghi chỉ dẫn và kích thước ren: theo TCVN 5907:1995

- Cách kí hiệu ren: theo TCVN 0204:1993

3. Biểu diễn mối ghép ren

- Ren trục và ren lỗ lắp với nhau khi giống nhau về:

+ Dạng ren

+ Đường kính ren

+ Bước ren

+ Hướng xoắn phải

- Vị trí ren trục ăn khớp ren lỗ: vẽ phần ren trục, không vẽ phần ren lỗ

------------------------------
