Bản vẽ lắp

Lý thuyết môn Công nghệ lớp 8: Bản vẽ lắp được VnDoc sưu tầm và đăng tải. Việc hoàn thành sản xuất các chi tiết sản phẩm đầu tiên là cần đến bản vẽ lắp rồi sau đó dựa vào đó để tiến hành lắp ráp. Bài học này sẽ hướng dẫn các em từ nội dung của bản vẽ cho đến đọc bản vẽ và hoàn thành. Mời các em tham khảo chi tiết nội dung dưới đây

A. Lý thuyết & Nội dung bài học

I. Nội dung của bản vẽ lắp

Bản vẽ lắp là tài liệu kĩ thuật chủ yếu dùng trong thiết kế, lắp ráp và sử dụng sản phẩm.

Bản vẽ lắp diễn tả hình dạng, kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết máy của sản phẩm.

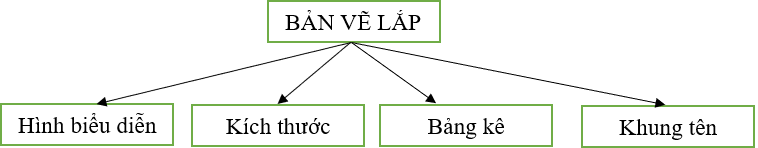

Lý thuyết Công nghệ 8 Bài 13: Bản vẽ lắp có đáp án

Hình biểu diễn: Gồm hình chiếu và hình cắt diễn tả hình dạng, kết cấu và vị trí các chi tiết máy của bộ vòng đai.

Kích thước: Gồm kích thước chung của sản phẩm, kích thước lắp của các chi tiết.

Bảng kê: Gồm số thứ tự, tên gọi chi tiết, số lượng,vật liệu …

Khung tên: Tên sản phẩm, tỷ lệ, kí hiệu bản vẽ, cơ sở thiết kế …

II. Đọc bản vẽ lắp

Đọc bản vẽ lắp là thông qua các nội dung của bản vẽ lắp để biết được hình dạng. Kết cấu của sản phẩm và vị trí tương quan giữa các chi tiết của sản phẩm.

Khi đọc thường theo trình tự nhất định.

- Khung tên.

- Bảng kê.

- Hình biểu diễn.

- Kích thước.

- Phân tích chi tiết.

- Tổng hợp.

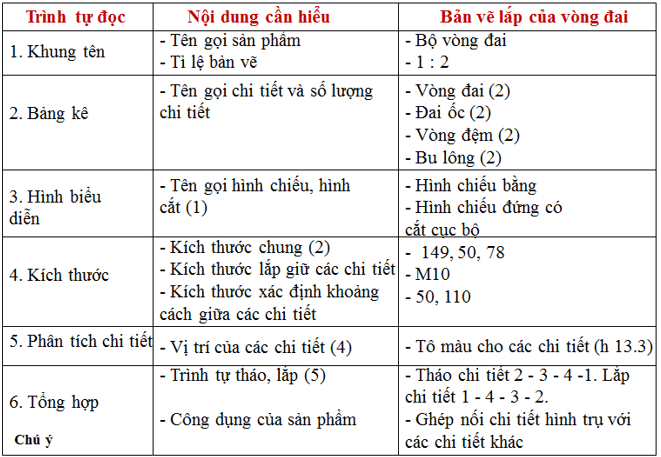

Lý thuyết Công nghệ 8 Bài 13: Bản vẽ lắp có đáp án

Lưu ý:

1. Cho phép vẽ một phần hình cắt (hình cắt cục bộ) ở trên hình chiếu.

2. Kích thước chung: kích thước chiều dài, chiều cao và chiều rộng của sản phẩm.

3. Kích thước lắp: kích thước chung của hai chi tiết ghép với nhau như đường kính của trục và lỗ, đường kính ren.

4. Vị trí của chi tiết: mỗi chi tiết được tô một màu để xác định vị trí của nó ở trên bản vẽ.

5. Trình tự tháo lắp: ghi số chi tiết theo trình tự tháo và lắp.

B. Câu hỏi trắc nghiệm

Câu 1: Bản vẽ lắp thể hiện:

A. Hình dạng sản phẩm

B. Kết cấu sản phẩm

C. Vị trí tương quan giữa các chi tiết của sản phẩm

D. Cả 3 đáp án trên

Đáp án: D

Câu 2: Bản vẽ lắp dùng trong:

A. Thiết kế sản phẩm

B. Lắp ráp sản phẩm

C. Sử dụng sản phẩm

D. Cả 3 đáp án trên

Đáp án: D

Câu 3: Trong bản vẽ lắp thể hiện mấy nội dung?

A. 2 B. 3 C. 4 D. 5

Đáp án: C

Đó là hình biểu diễn, kích thước, bảng kê, khung tên.

Câu 4: Bản vẽ lắp có thêm nội dung nào mà bản vẽ chi tiết không có?

A. Hình biểu diễn B. Kích thước C. Bảng kê D. Khung tên

Đáp án: C

Câu 5: Bản vẽ lắp thiếu nội dung nào so với bản vẽ chi tiết?

A. Hình biểu diễn

B. Yêu cầu kĩ thuật

C. Kích thước

D. Khung tên

Đáp án: B

Câu 6: Trình tự đọc bản vẽ lắp gồm mấy bước?

A. 4 B. 5 C. 6 D. 7

Đáp án: C

Đó là hình biểu diễn, kích thước, bảng kê, khung tên, phân tích chi tiết, tổng hợp.

Câu 7: Trình tự đọc bản vẽ lắp khác trình tự đọc bản vẽ chi tiết ở chỗ có thêm bước:

A. Bảng kê

B. Phân tích chi tiết

C. Cả A và B đều đúng

D. Cả A và B đều sai

Đáp án: C

Câu 8: Kích thước trên bản vẽ lắp là:

A. Kích thước chung

B. Kích thước lắp

C. Cả A và B đều đúng

D. Đáp án khác

Đáp án: C

Câu 9: Kích thước chung trên bản vẽ lắp là kích thước:

A. Chiều dài sản phẩm

B. Chiều rộng sản phẩm

C. Chiều cao sản phẩm

D. Cả 3 đáp án trên

Đáp án: D

Câu 10: Trình tự đọc bản vẽ lắp là:

A. Khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp

B. Khung tên, hình biểu diễn, bảng kê, kích thước, phân tích chi tiết, tổng hợp

C. Khung tên, hình biểu diễn, bảng kê, phân tích chi tiết, kích thước, tổng hợp

D. Hình biểu diễn, khung tên, bảng kê, phân tích chi tiết, kích thước, tổng hợp

Đáp án: A

Bài: Bản vẽ lắp trên đây với các nội dung kiến thức các bạn học sinh cần nắm vững về công dụng của bản vẽ lắp, cách đọc bản vẽ lắp...
