Đặc điểm và cấu tạo mạng điện trong nhà

Đặc điểm và cấu tạo mạng điện trong nhà là nội dung bài 50 Công nghệ 8. Để giúp các em nắm được vững kiến thức được học trong bài, VnDoc gửi tới các bạn Lý thuyết môn Công nghệ lớp 8: Đặc điểm và cấu tạo mạng điện trong nhà. Tài liệu tổng hợp lý thuyết cơ bản kèm câu hỏi trắc nghiệm giúp các bạn học sinh học tốt môn Công nghệ 8 hơn. Mời các bạn tham khảo.

A. Lý thuyết & Nội dung bài học

I. Đặc điểm và yêu cầu của mạng điện trong nhà

1. Đặc điểm của mạng điện trong nhà

a) Điện áp của mạng điện trong nhà

Mạng điện trong nhà là loại mạng điện có điện áp thấp, nhận điện năng từ mạng phân phối để cung cấp điện cho các đồ dùng điện trong gia đình.

b) Đồ dùng điện của mạng điện trong nhà

Đồ dùng điện rất đa dạng: bóng đèn, nồi cơm, bàn là, quạt điện ...

Mỗi đồ dùng điện tiêu thụ một lượng điện năng khác nhau hay có một công suất khác nhau.

c) Sự phù hợp điện áp giữa các thiết bị, đồ dùng điện với điện áp của mạng điện

Đồ dùng điện trong nhà phải có điện áp định mức phù hợp với điện áp của mạng điện.

Các thiết bị điện (công tắc, cầu dao, ổ cắm điện ...) và các đồ dùng điện (bàn là, nồi cơm, quạt điện...) phải có điện áp định mức phù hợp với điện áp của mạng điện.

Riêng các thiết bị đóng-cắt, bảo vệ và điều khiển (cầu dao, aptomat, cầu chì, công tắc, phích cắm....) điện áp định mức có thể lớn hơn điện áp mạng điện.

2. Yêu cầu mạng điện trong nhà

Đảm bảo cung cấp đủ điện cho các đồ dùng điện.

Phải đảm bảo an toàn cho người sử dụng và cho ngôi nhà.

Dễ kiểm tra và sửa chữa.

Sử dụng thuận tiện, chắc, đẹp.

II. Cấu tạo mạng điện trong nhà

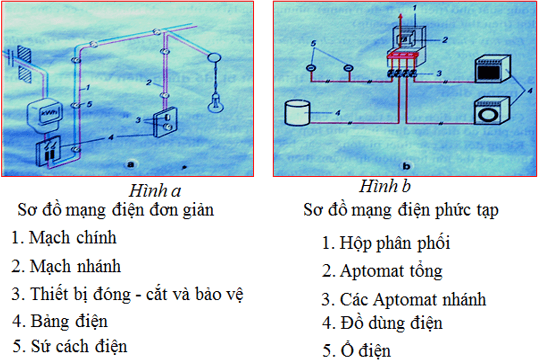

Cấu tạo một mạng điện trong nhà đơn giản gồm:

- Mạch chính (1) từ mạng điện phân phối đi qua công tơ điện vào trong nhà.

- Mạch nhánh (2) từ mạch chính rẽ ra các mạch nhánh mắc song song với nhau để có thể điều khiển độc lập, có chức năng cung cấp điện tới các đồ dùng.

Còn các thiết bị đóng cắt và bảo vệ, bảng điện, sứ cách điện ...

B. Giải bài tập Công nghệ 8 bài 50

Ngoài lý thuyết Đặc điểm và cấu tạo mạng điện trong nhà, các bạn học sinh có thể tham khảo thêm lời giải SGK Công nghệ 8 bài 50 tại đây: Giải Công nghệ 8 bài 50: Đặc điểm và cấu tạo mạng điện trong nhà

C. Trắc nghiệm Đặc điểm và cấu tạo mạng điện trong nhà

Câu 1: Đặc điểm của mạng điện trong nhà:

A. Điện áp của mạng điện trong nhà

B. Đồ dùng điện của mạng điện trong nhà

C. Sự phù hợp điện áp giữa các thiết bị, đồ dùng điện với điện áp của mạng điện

D. Cả 3 đáp án trên

Câu 2: Ở nước ta, mạng điện trong nhà có cấp điện áp là:

A. 220V B. 110V C. 380V D. Đáp án khác

Câu 3: Đồ dùng điện của mạng điện trong nhà:

A. Rất đa dạng

B. Công suất điện của các đồ dùng điện rất khác nhau

C. Cả A và B đều đúng

D. Cả A và B đều sai

Câu 4: Mạng điện trong nhà có mấy yêu cầu?

A. 2 B. 3 C. 4 D. 5

Câu 5: Cấu tạo mạng điện trong nhà gồm mấy phần?

A. 2 B. 3 C. 4 D. 5

Câu 6: Mạng điện trong nhà có mấy loại mạch?

A. 1 B. 2 C. 3 D. 4

Câu 7: Mạch chính có:

A. Dây pha

B. Dây trung tính

C. Dây pha và dây trung tính

D. Dây pha hoặc dây trung tính

Câu 8: Phát biểu nào đúng khi nói về mạch nhánh?

A. Mắc song song với nhau

B. Cung cấp điện tới các đồ dùng điện

C. Có thể điều khiển độc lập

D. Cả 3 đáp án trên

Câu 9: Hệ thống điện quốc gia gồm:

A. Nhà máy điện

B. Đường dây truyền tải

C. Trạm biến áp, phân phối và đóng cắt

D. Cả 3 đáp án trên

Câu 10: Hệ thống điện quốc gia truyền tải điện năng từ nhà máy điện đến:

A. Các nhà máy, xí nghiệp

B. Các nông trại

C. Các khu dân cư

D. Cả 3 đáp án trên
