Sơ đồ điện

Sơ đồ điện là phần nội dung Bài 55 Công nghệ 8. Để giúp các em học tốt phần này, VnDoc gửi tới các bạn Lý thuyết môn Công nghệ lớp 8: Sơ đồ điện. Nội dung tài liệu sẽ giúp các bạn học sinh học tốt môn Công nghệ 8 hơn. Mời các bạn tham khảo.

A. Lý thuyết Công nghệ 8 bài 55

1. Sơ đồ điện là gì?

Sơ đồ điện là hình biểu diễn quy ước của một mạch điện, mạng điện hoặc hệ thống điện.

2. Một số kí hiệu quy ước trong sơ đồ điện

3. Phân loại sơ đồ điện

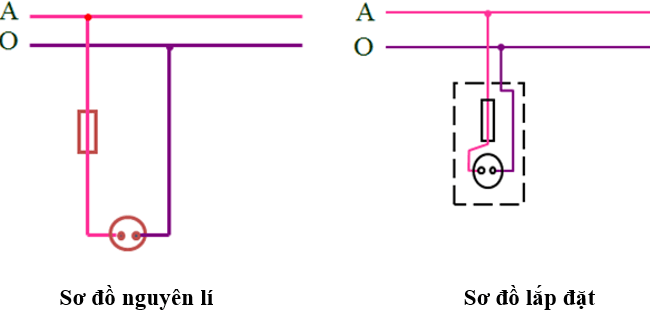

a) Sơ đồ nguyên lí

Là sơ đồ chỉ nêu lên mối liên hệ điện của các phần tử trong mạch điện mà không thể hiện vị trí lắp đặt, cách lắp ráp sắp xếp của chúng trong thực tế.

Sơ đồ nguyên lí dùng để nghiên cứu nguyên lí làm việc của mạch điện là cơ sở để xây dựng sơ đồ lắp đặt.

b) Sơ đồ lắp đặt (sơ đồ đấu dây)

Là sơ đồ biểu thị rõ vị trí, cách lắp đặt của các phần tử của mạch điện.

Sơ đồ lắp đặt được sử dụng để dự trù vật liệu, lắp đặt, sữa chữa mạng điện và các thiết bị điện.

- Ví dụ:

Em hãy phân tích và chỉ ra những sơ đồ trong hình 55.4 sgk, đâu là sơ đồ nguyên lí ? Đâu là sơ đồ lắp đặt ?

- Hình a và c là sơ đồ nguyên lí. Vì chúng chỉ nêu lên mối liên hệ diện giữa các phần tử trong mạch điện mà không thể hiện vị trí lắp đặt.

- Hình b và d là sơ đồ lắp đặt. Vì chúng biểu thị rõ vị trí, cách lắp đặt và thông qua chúng ta có thể tính toán được vật liệu cần thiết.

B. Giải Công nghệ 8 bài 55

• Giải bài tập SGK Công nghệ lớp 8 bài 55: Sơ đồ điện

C. Câu hỏi trắc nghiệm Công nghệ 8 bài 55

Câu 1: Sơ đồ điện là hình biểu diễn quy ước của:

.A. Mạch điện B. Mạng điện C. Hệ thống điện D. Cả 3 đáp án trên

Câu 2: Người ta sử dụng kkis hiệu trong các sơ đồ điện để biểu thị:

A. Nguồn điện

B. Dây dẫn điện

C. Thiết bị và đồ dùng điện

D. Cả 3 đáp án trên

Câu 3: “-” là kí hiệu của:

A. Cực dương B. Dây pha C. Dòng điện một chiều D. Dây trung tính

Câu 4: Sơ đồ điện được phân làm mấy loại?

A. 2 B. 3 C. 4 D. 5

Câu 5: Sơ đồ nguyên lí:

A. Nêu mối liên hệ điện của các phần tử trong mạch

B. Không thể hiện vị trí lắp đặt trong thực tế

C. Không thể hiện cách lắp ráp, sắp xếp trên thực tế

D. Cả 3 đáp án trên

Câu 6: Sơ đồ lắp đặt biểu thị:

A. Vị trí các phần tử

B. Cách lắp đặt các phần tử

C. Vị trí và cách lắp đặt các phần tử

D. Vị trí hoặc cách lắp đặt các phần tử

Câu 7: Công dụng của sơ đồ lắp đặt là:

A. Dự trù vật liệu

B. Lắp đặt mạng điện và thiết bị

C. Sửa chữa mạng điện và thiết bị

D. Cả 3 đáp án trên

Câu 8: “~” là kí hiệu của:

A. Dây dẫn chéo nhau

B. Dây dẫn nối nhau

C. Dòng điện xoay chiều

D. Đáp án khác

Câu 9: Khi vẽ sơ đồ điện, người ta dùng kí hiệu để thể hiện những phần tử của mạch điện như:

A. Dây dẫn

B. Thiết bị, đồ dùng điện

C. Cách lắp đặt

D. Cả 3 đáp án trên

Câu 10: Là kí hiệu của:

A. Chấn lưu B. Cầu chì C. Cầu dao D. Đáp án khác
