Thiết bị bảo vệ của mạng điện trong nhà

Thiết bị bảo vệ của mạng điện trong nhà là phần nội dung bài 53 Công nghệ 8. Để giúp các em nắm vững phần này, VnDoc gửi tới các bạn Lý thuyết môn Công nghệ lớp 8: Thiết bị bảo vệ của mạng điện trong nhà. Tài liệu giúp các em học tốt Công nghệ 8.

A. Lý thuyết & Nội dung bài học

I. Cầu chì

1. Công dụng

Cầu chì là loại thiết bị điện dùng để bảo vệ an toàn cho các đồ dùng điện, mạch điện khi xảy ra sự cố ngắn mạch hay quá tải.

2. Cấu tạo và phân loại

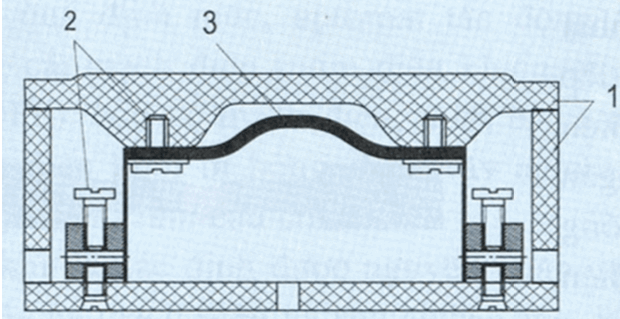

a) Cấu tạo

Cấu tạo gồm: vỏ, cực giữ dây chảy và dây dẫn điện, dây chảy.

Vỏ cầu chì thường được làm bằng sứ hoặc thuỷ tinh, bên ngoài ghi điện áp và dòng diện định mức.

Các cực giữ dây và dây dẫn được làm bằng đồng, dây dẫn thường làm bằng chì.

Lý thuyết Công nghệ : Thiết bị bảo vệ của mạng điện trong nhà có đáp án

b) Phân loại:

Cầu chì có các loại: cầu chì hộp, cầu chì ống, cầu chì nút, ...

Lý thuyết Công nghệ : Thiết bị bảo vệ của mạng điện trong nhà có đáp án

3. Nguyên lí làm việc

Trong cầu chì, bộ phận quan trọng nhất là dây chảy, được mắc nối tiếp với mạch điện cần bảo vệ. Khi xảy ra sự cố ngắn mạch hoặc quá tải, điện áp bị tăng lên quá giá trị định mức làm cầu chì nổ, mạch điện bị ngắt. Nhờ đó mà mạch điện, các đồ dùng điện và thiết bị điện được bảo vệ.

Người ta chọn dây chảy cầu chì theo trị số dòng điện định mức, giá trị định mức của dây chảy cầu chì.

II. Aptomat (Cầu dao tự động)

Aptomat là thiết bị tự động cắt mạch điện khi bị ngắn mạch hoặc quá tải.

Aptomat phối hợp cả chức năng của cầu dao và cầu chì.

Khi mạch điện bị ngắn mạch hoặc quá tải, dòng điện trong mạch điện tăng lên vượt quá định mức, aptomat tác động tự động cắt mạch điện, bảo vệ mạch điện, thiết bị và đồ dùng điện khỏi bị hỏng. Như vậy aptomat đóng vai trò như cầu chì.

Sau khi đã xác định được nguyên nhân gây sự cố của mạch điện và sửa chữa xong, lúc đó ta bật núm điều chỉnh về vị trí đóng mạch điện. Mạch điện sẽ có điện. Như vậy, aptomat đóng vai trò như cầu dao.

Lý thuyết Công nghệ : Thiết bị bảo vệ của mạng điện trong nhà có đáp án

B. Giải bài tập Công nghệ 8 bài 53

Ngoài tham khảo lý thuyết, các bạn có thể tham khảo lời giải Công nghệ 8 bài 53 tại đây: Giải bài tập SGK Công nghệ lớp 8 bài 53: Thiết bị bảo vệ của mạng điện trong nhà

C. Câu hỏi trắc nghiệm

Câu 1: Cấu tạo của cầu chì gồm mấy phần?

A. 2 B. 3 C. 4 D. 5

Đáp án: B

Đó là vỏ, các cực giữ dây chảy và dây dẫn điện, dây chảy.

Câu 2: Số liệu kĩ thuật ghi trên cầu chì là:

A. Điện áp định mức

B. Dòng điện định mức

C. Điện áp và dòng điện định mức

D. Đáp án khác

Đáp án: C

Câu 3: Theo hình dạng, cầu chì phân làm:

A. Cầu chì hộp B. Cầu chì ống C. Cầu chì nút D. Cả 3 đáp án trên

Đáp án: D

Câu 4: Bộ phận quan trong nhất của cầu chì là:

A. Vỏ B. Dây chảy C. Cực giữ dây chảy D. Cực giữ dây dẫn điện

Đáp án: B

Câu 5: Aptomat dùng thay thế cho:

A. Cầu chì

B. Cầu dao

C. Cầu chì và cầu dao

D. Đáp án khác

Đáp án: C

Câu 6: Số liệu kĩ thuật ghi trên aptomat là:

A. Điện áp định mức

B. Dòng điện định mức

C. Điện áp và dòng điện định mức

D. Đáp án khác

Đáp án: C

Câu 7: Chọn phát biểu đúng:

A. Dây chảy mắc song song với mạch điện cần bảo vệ

B. Dây chảy mắc nối tiếp với mạch điện cần bảo vệ

C. Dây chảy mắc song song hay nối tiếp với mạch điện cần bảo vệ tùy thuộc từng trường hợp cụ thể

D. Đáp án khác

Đáp án: B

Câu 8: Công dụng của cầu chì là:

A. Bảo vệ an toàn cho đồ dùng điện

B. Bảo vệ an toàn cho mạch điện

C. Bảo vệ an toàn cho đồ dùng điện và mạch điện

D. Đáp án khác

Đáp án: C

Câu 9: Cầu chì giúp bảo vệ an toàn cho đồ dùng điện, mạch điện khi:

.A. Ngắn mạch

B. Quá tải

C. Ngắn mạch hoặc quá tải

D. Ngắn mạch và quá tải

Đáp án: C

Câu 10: Vỏ cầu chì làm bằng:

A. Sứ B. Thủy tinh C. Sứ hoặc thủy tinh D. Kim loại

Đáp án: C

Với bài Thiết bị bảo vệ của mạng điện trong nhà với các nội dung kiến thức các bạn học sinh cần nắm vững công dụng, cấu tạo, nguyên lí làm việc của cầu chì, cầu dao tự động...

Trên đây VnDoc đã giới thiệu tới các bạn lý thuyết Công nghệ 8: Thiết bị bảo vệ của mạng điện trong nhà. Hy vọng tài liệu sẽ giúp các em nắm vững lý thuyết được học trong bài, từ đó học tốt Công nghệ 8 hơn. Để có kết quả cao hơn trong học tập, chúng tôi xin giới thiệu tới các bạn học sinh tài liệu Lý thuyết môn Công nghệ lớp 8, Giải bài tập Công nghệ 8VnDoc tổng hợp và giới thiệu tới các bạn đọc.
