Luyện tập Cảm ứng điện từ. Nguyên tắc tạo ra dòng điện xoay chiều CD

Trong hiện tượng cảm ứng điện từ ta nhận biết được dòng điện xuất hiện khi một cuộn dây dẫn kín quay trong từ trường của nam châm.

- Cả hai đều hoạt động dựa trên hiện tượng cảm ứng điện từ.

- Dynamo: Phần quay là nam châm tạo ra từ trường, phần đứng yên là cuộn dây tạo ra dòng điện. Máy phát điện: Phần quay là cuộn dây tạo ra dòng điện, phần đứng yên là nam châm tạo ra từ trường.

- Dynamo dùng nam châm vĩnh cửu, máy phát điện công nghiệp dùng nam châm điện.

Dòng điện cảm ứng trong một cuộn dây dẫn kín đổi chiều khi số đường sức từ xuyên qua tiết diện cuộn dây đang tăng thì giảm hoặc ngược lại.

Ta có thể dùng cả nam châm điện và nam châm vĩnh cửu để tạo ra dòng điện cảm ứng.

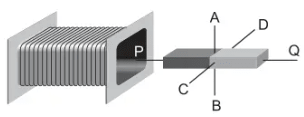

Quay nam châm quanh trục PQ sẽ không làm biến thiên số đường sức từ trong cuộn dây ⇒ không tạo ra dòng điện cảm ứng trong cuộn dây.

 Quạt trần trong nhà đang quay hoạt động bằng dòng điện xoay chiều.

Máy phát điện xoay chiều có hai bộ phận chính là nam châm và cuộn dây dẫn để có thể tạo ra dòng điện.

Khi số đường sức từ xuyên qua tiết diện của cuộn dây dẫn kín biến thiên thì trong cuộn dây dẫn kín xuất hiện dòng điện cảm ứng.

 Cách tạo ra dòng điện cảm ứng trong một cuộn dây dẫn kín: Cho cuộn dây dẫn chuyển động theo phương song song với các đường sức từ giữa hai nhánh của nam châm chữ U khi đó lực điện của nam châm không tác dụng lên cuộn dây dẫn kín.

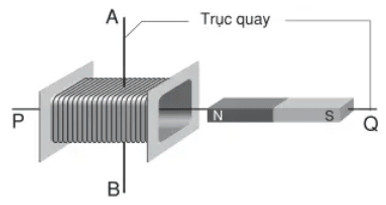

Dòng điện xoay chiều xuất hiện trong cuộn dây dẫn kín khi nam châm đứng yên, cuộn dây quay quanh trục AB. Vì khi cuộn dây quay quanh trục AB thì số đường sức từ xuyên qua tiết diện của cuộn dây luân phiên tăng giảm.

Cách có thể tạo ra dòng điện cảm ứng là đưa một từ cực của nam châm từ ngoài vào trong một cuộn dây dẫn kín vì khi này số đường sức từ xuyên qua cuộn dây thay đổi.

Trường hợp trong cuộn dây dẫn kín xuất hiện dòng diện cảm ứng xoay chiều là khi cho cuộn dây quay trong từ trường của nam châm và cắt các đường sức từ.

Cách để tạo ra được dòng điện cảm ứng trong dynamo xe đạp: Làm cho nam châm trong dynamo quay trước cuộn dây khi đó nam châm quay các đường sức từ thay đổi tác dụng lực từ lên vòng dây dẫn kín tạo ra dòng điện cảm ứng.
