Công nghệ 11 Cánh diều bài Ôn tập chủ đề 5 và chủ đề 6: Giới thiệu chung về cơ khí động lực và động cơ đốt trong
VnDoc.com xin gửi tới bạn đọc bài viết Công nghệ 11 Cánh diều bài Ôn tập chủ đề 5 và chủ đề 6: Giới thiệu chung về cơ khí động lực và động cơ đốt trong để bạn đọc cùng tham khảo và có thêm tài liệu giải SGK Công nghệ 11 Cánh diều nhé. Mời các bạn cùng theo dõi bài viết dưới đây.
Câu 1 trang 103 SGK Công nghệ 11 Cánh diều
Một hệ thống cơ khí động lực bao gồm các thành phần nào? Vẽ sơ đồ khối của một hệ thống cơ khí động lực mà em biết.
Bài làm
* Một hệ thống cơ khí động lực bao gồm các thành phần:
- Nguồn động lực
- Hệ thống truyền động
- Máy công tác

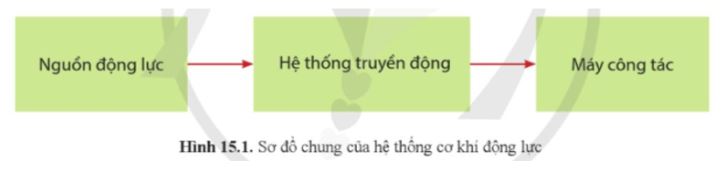

* Sơ đồ khối của hệ thống cơ khí động lực:
Câu 2 trang 103 SGK Công nghệ 11 Cánh diều
Kể tên một số máy móc cơ khí động lực thuộc lĩnh vực xây dựng, giao thông vận tải.
Bài làm
- Máy móc cơ khí động lực thuộc lĩnh vực xây dựng:
+ Máy đào
+ Máy dầm
- Máy móc cơ khí động lực thuộc lĩnh vực giao thông vận tải:
+ Ô tô
+ Tàu thủy
+ Tàu hỏa
+ Máy bay
Câu 3 trang 103 SGK Công nghệ 11 Cánh diều
Cấu tạo chung của động cơ đốt trong gồm những cơ cấu và hệ thống chính nào?
Bài làm
Cấu tạo chung của động cơ đốt trong gồm những cơ cấu và hệ thống chính:
- Các cơ cấu:
+ Cơ cấu phân phối khí
+ Cơ cấu trục khuỷu thanh truyền
- Các hệ thống:
+ Hệ thống nhiên liệu
+ Hệ thống làm mát
+ Hệ thống bôi trơn
+ Hệ thống khởi động
Câu 4 trang 103 SGK Công nghệ 11 Cánh diều

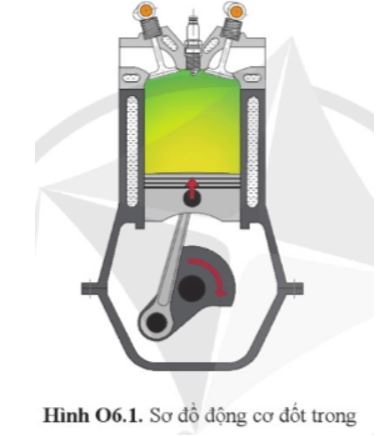

Quan sát sơ đồ động cơ đốt trong như hình O6.1. Hãy cho biết:
a) Động cơ 2 kì hay động cơ 4 kì?
b) Động cơ làm mát bằng nước hay động cơ làm mát bằng không khí?
c) Quá trình làm việc đang diễn ra ở kì nào?
Bài làm
a) Đây là động cơ 4 kì
b) Động cơ làm mát bằng nước
c) Quá trình làm việc đang diễn ra ở kì nén.
Câu 5 trang 103 SGK Công nghệ 11 Cánh diều
Thân máy làm mát bằng nước và thân máy làm mát bằng không khí có cấu tạo khác nhau như thế nào?
Bài làm
Thân máy làm mát bằng nước có áo nước, thân máy làm mát bằng không khí có cánh tản nhiệt.
Câu 6 trang 103 SGK Công nghệ 11 Cánh diều
Ở động cơ 4 kì, trục khuỷu quay với tốc độ 3 000 vòng/phút thì trục cam quay với tốc độ bao nhiêu vòng/phút?
Bài làm
Ở động cơ 4 kì, trục khuỷu quay với tốc độ 3 000 vòng/phút thì trục cam quay với tốc độ 1500 vòng/phút.
Câu 7 trang 103 SGK Công nghệ 11 Cánh diều
Bố mẹ em dự định mua một chiếc xe máy có một số thông số của xe như sau:
- Động cơ: 1 xilanh, 4 kì.
- Công suất động cơ: 8 HP/ 6000 (vòng/phút)
- Dung tích xilanh: 125cc
- Tỉ số nén: 11
- Dung tích dầu bôi trơn: 900 ml
Với vai trò là người tư vấn, em hãy giải thích ý nghĩa các thông số trên.
Bài làm
- Động cơ: 1 xilanh, 4 kì: cấu tạo 1 xilanh, một chu trình làm việc gồm 4 hành trình pit tông.
- Công suất động cơ: 8 HP/ 6000 (vòng/phút): Công suất có ích
- Dung tích xilanh: 125cc: thể tích công tác.
- Tỉ số nén: 11 đây là động cơ xăng có tỉ số giữa thể tích toàn phần và thể tích buồng cháy là 11.
- Dung tích dầu bôi trơn: 900 ml
---------------------------------------------------
