Công nghệ 11 Cánh diều bài 12: Dãy chuyền sản xuất tự động sử dụng rô bốt công nghiệp
VnDoc.com xin gửi tới bạn đọc bài viết Công nghệ 11 Cánh diều bài 12: Dãy chuyền sản xuất tự động sử dụng rô bốt công nghiệp để bạn đọc cùng tham khảo và có thêm tài liệu giải SGK Công nghệ 11 Cánh diều nhé. Mời các bạn cùng theo dõi bài viết dưới đây.
Khởi động
Câu hỏi. Dây chuyền lắp ráp vỏ xe ô tô ở hình 12.1 có phải là dây chuyền tự động không Vì sao?
Bài làm
Phải vì Dây chuyền sản xuất tự động là một tập hợp các loại máy móc tự động hoàn toàn. Chúng thực hiện một hoặc nhiều hoạt động (nguyên công hoặc công đoạn sản xuất) theo trình tự đã được thiết lập sẵn và được vận hành, kiểm soát bởi con người.
I. Rô bốt công nghiệp
Câu 1. Robot công nghiệp là gì? Hãy cho biết nhiệm vụ của robot công nghiệp trong sản xuất?
Bài làm
Robot công nghiệp là thiết bị tự động, bao gồm cơ cầu chấp hành dạng tay máy và bộ điều khiến thco chương trình để thay con người thực hiện các nhiệm vụ khác nhau trong quá trình sản xuất như: vận chuyển, lắp ráp, hàn, phun sơn, kiểm tra chất lượng sản phẩm...

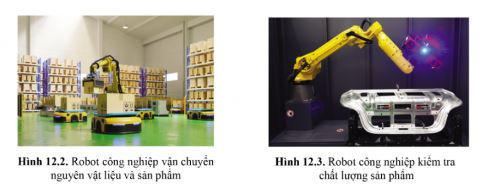

Câu 2. Quan sát hình 12.2, 12.3 và cho biết robot công nghiệp được ứng dụng vào những công việc gì?
Bài làm
Các công việc ứng dụng robot công nghiệp trong hình là vận chuyển nguyên vật liệu và sản phẩm, kiểm tra chất lượng sản phẩm.
II. Dây chuyền sản xuất tự động với robot công nghiệp
Câu 1. Dây chuyên sản xuất tự động là gì?
Bài làm
Dây chuyền sản xuất tự động là tổ hợp của các máy và thiết bị tự động được sắp xếp theo một trật tự xác định để thực hiện các công việc khác nhau nhằm tạo ra sản phẩm. Con người đóng vai trò thiết kế, giảm sát và hiệu chính mà không trực tiếp tham gia vào dây chuyền sản xuất .

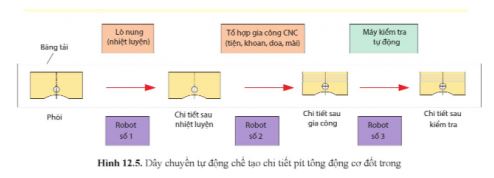

Câu 2. Chỉ ra vai trò của robot trong dây chuyền sản xuất tự động chế tạo chi tiết pít tông động cơ đốt trong ở hình 12.5?
Bài làm
Robot 1: Làm công việc lò nung (nhiệt luyện)
Robot 2: Gia công CNC
Robot 3: Kiểm tra

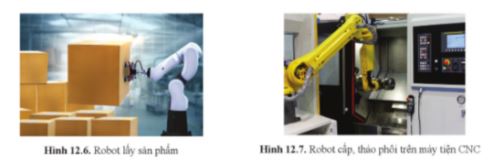

Câu 3. Quan sát hình 12.6, 12.7 và mô tả công việc của các robot
Bài làm
Hình 12.6: Robot lấy sản phẩm
Hình 12.7: Robot cấp, tháo phôi trên máy tiện CNC

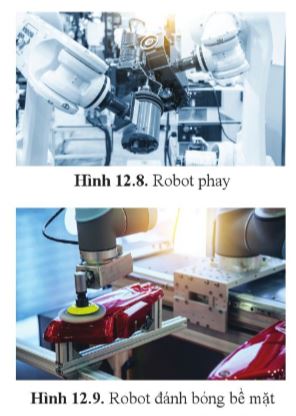

Câu 4. Quan sát hình 12.8. 12.9 và mô tả công việc của các robot?
Bài làm
Hình 12.8: Robot phay
Hình 12.9: Robot đánh bóng bề mặt
Câu 5. Robot lắp ráp thực hiện công việc như thế nào?
Bài làm
Để lắp ráp được, robot phải được trang bị các cảm biến nhận diện hình ảnh chi tiết. Nhờ đó robot có thể điều chỉnh khi lắp ráp các chi tiết máy do biết chính xác vị trí của chúng. Với robot công nghiệp, quá trình lắp ráp diễn ra nhanh, chính xác với chất lượng sản phẩm đồng đều.
Câu 6. Ưu điểm của robot công nghiệp trong hoạt động lắp ráp là gì?
Bài làm
Tăng cao năng suất lao động
Tiết kiệm không gian làm việc
Tối ưu chi phí sản xuất
Hạn chế tối đa các sai sót
Tăng sự cạnh tranh của doanh nghiệp
Câu 7. Robot thực hiện nhiệm vụ kiểm tra sản phẩm như thế nào? Có mấy khâu kiểm tra
Bài làm
Hoạt động kiểm tra có các khâu: kiểm tra đầu vào và kiểm tra đầu ra Robot kiểm tra được trang bị các camera để thu nhận hình ảnh và quét 3D bề mặt chi tiết.
Có 2 khâu kiểm tra:
Ở khâu kiểm tra đầu vào phôi được chuyển đến vị trí cần thiết để kiểm tra trước khi giá đặt lên máy gia công.
Ở khâu kiểm tra đầu ra, sau khi gia công, chi tiết được đưa tới vị trí kiểm tra (hình 12.14). Nếu đạt yêu cầu, chi tiết được xếp vào thùng thành phẩm. Nếu không đại yêu cầu, chi tiết bị đưa vào thùng phế phẩm.
Luyện tập
Câu 1. Các nhiệm vụ chính của robot công nghiệp trong dây chuyền sản xuất tự động là gì?
Bài làm
Lắp ráp sản phẩm
Hàn
Sơn và phủ
Sắp xếp
Kiểm tra
Câu 2. Lấy ví dụ và mô tả dây chuyền sản xuất tự động chế tạo một sản phẩm mà em biết.
Bài làm
Dây chuyền chế biến sản xuất sữa chua bao gồm :
Công đoạn xử lý nước.
Công đoạn tiếp nhận sữa hoặc mix bột.
Công đoạn chuẩn bị
Công đoạn khử trùng.
Công đoạn lên men.
Chiết rót sữa chua & đóng gói sữa chua.
Công đoạn CIP vệ sinh.
Chiller.
Vận dụng
Câu hỏi. Tìm hiểu các dây chuyền sản xuất tự động sử dụng rô bốt công nghiệp trong các cơ sở sản xuất hoặc trên internet
Bài làm
Dây chuyền sản xuất nước đóng chai, nước tinh khiết
Nước là sản phẩm được tiêu thụ nhiều nhất trên toàn thế giới, ước tính khoảng 4 lít nước đang được mọi người tiêu thụ hàng ngày. Do thực tế là tất cả mọi người đều uống nước, nên các nhà sản xuất có trách nhiệm rất lớn trong việc đảm bảo chất lượng nước. Chất lượng này có thể được duy trì bằng cách sử dụng dây chuyền sản xuất nước đóng chai hiện đại.. Có nhiều công đoạn mà nước thô phải trải qua trước khi được vận chuyển cho con người.
Các bước của dây chuyền sản xuất nước đóng chai:
Hệ thống xử lý nước
Hệ thống thổi chai
Hệ thống chiết rót nước đóng chai
Hệ thống dán nhãn chai
Hệ thống đóng gói chai
----------------------------------------------
