Công nghệ 11 Cánh diều bài 26

Công nghệ 11 Cánh diều bài 26: Trang bị điện ô tô được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải SGK Công nghệ 11 Cánh diều nhé. Mời các bạn cùng theo dõi bài viết dưới đây.

Khởi động

Câu hỏi: Theo em, trên ô tô có những thiết bị nào tiêu thụ điện?

Bài làm

Theo em, trên ô tô có những thiết bị tiêu thụ điện như: đèn chiếu sáng, các loại đèn báo, các loại còi, điều hòa, màn hình, …

I. Cấu tạo chung

Câu hỏi 1: Trang bị điện ô tô có nhiệm vụ gì?

Bài làm

Trang bị điện ô tô có nhiệm vụ đảm bảo cho động cơ và ô tô hoạt động tốt, đảm bảo an toàn, kinh tế, tiện nghi cũng như thân thiện với môi trường.

Câu hỏi 2: Quan sát hình 26.1 và cho biết những hệ thống chính của trang bị điện ô tô

Bài làm

Những hệ thống chính của trang bị điện ô tô:

- Hệ thống cung cấp điện

- Các hệ thống điện động cơ

- Hệ thống chiếu sáng

- Hệ thống thông tin tín hiệu

- Hệ thống kiểm tra theo dõi

III. Các hệ thống điện động cơ

Câu hỏi 1: Hệ thống cung cấp điện có chức năng gì?

Bài làm

Hệ thống cung cấp điện có chức năng lưu trữ và cung cấp nguồn điện ổn định cho các phụ tải trên ô tô.

Câu hỏi 2: Quan sát hình 26.2 và cho biết hệ thống cung cấp điện gồm các bộ phận chính nào?

Bài làm

Hệ thống cung cấp điện gồm các bộ phận chính:

- Ắc quy

- Máy phát điện

- Bộ điều chỉnh điện

Câu hỏi 3: Khi động cơ chưa làm việc, bộ phận nào cung cấp điện cho các thiết bị tiêu thụ điện trên ô tô?

Bài làm

Khi động cơ chưa làm việc, hệ thống khởi động cung cấp điện cho các thiết bị tiêu thụ điện trên ô tô

IV. Hệ thống chiếu sáng

Câu hỏi: Quan sát Hình 26.3 và cho biết những loại đèn chính phía trước ô tô.

Bài làm

Những loại đèn chính phía trước ô tô:

- Cụm đèn chiếu sáng, đèn sương mù, đèn báo rẽ.

- Đèn báo dừng đỗ

- Đèn báo sự cố

V. Hệ thống thông tin và tín hiệu

Câu hỏi 1: Gọi tên các thiết bị tín hiệu trên ô tô và cho biết vai trò của chúng?

Bài làm

Các thiết bị tín hiệu trên ô tô và vai trò của chúng:

- Nhóm thiết bị tín hiệu ánh sáng: đèn báo rẽ, đèn hậu, đèn báo phanh, đèn báo sự cố, đèn báo lùi. Vai trò của chúng là báo hiệu dưới dạng ánh sáng.

- Nhóm thiết bị tín hiệu âm thanh: còi, còi báo rẽ, còi cảnh báo trong xe. Vai trò của chúng là báo hiệu hoặc cảnh báo dạng âm thanh.

Câu hỏi 2: Khi ô tô đang di chuyển, đèn báo của thiết bị thông tin có màu đỏ thì người lái cần làm gì?

Bài làm

Khi ô tô đang di chuyển, đèn báo của thiết bị thông tin có màu đỏ thì người lái cần dừng xe để đảm bảo an toàn do xe đang trong tình trạng trục trặc nghiêm trọng, nguy hiểm.

VI. Hệ thống kiểm tra theo dõi

Câu hỏi 1: Hệ thống kiểm tra theo dõi có nhiệm vụ gì?

Bài làm

Hệ thống kiểm tra theo dõi có nhiệm vụ giám sát tình trạng kĩ thuật của ô tô và thông báo cho người lái để vận hành xe phù hợp.

Câu hỏi 2: Hệ thống kiểm tra theo dõi gồm có những bộ phận nào? Chức năng của bộ phận đó là gì?

Bài làm

* Hệ thống kiểm tra theo dõi gồm có những bộ phận:

- Cảm biến

- Bộ phận xử lí tín hiệu

- Bộ phận hiển thị

* Chức năng của các bộ phận đó:

- Cảm biến: thu nhận thông tin về trạng thái, thông số vật lí, hóa học của xe, biến đổi thành tín hiệu điện để cung cấp cho bộ phận xử lí.

- Bộ phận xử lí tín hiệu: tiếp nhận tín hiệu từ cảm biến để lọc, khuếch đại và chuyển đổi tín hiệu.

- Bộ phận hiển thị: hiển thị các thông tin về trạng thái, thông số làm việc của ô tô.

Câu hỏi: Hệ thống cơ điện tử trên ô tô được thiết kế để làm gì? Kể tên một số hệ thống các thiết bị phụ trên ô tô.

Bài làm

* Hệ thống cơ điện tử trên ô tô được thiết kế để giảm tiêu hao nhiên liệu, giảm phát thải, tăng công suất động cơ, tăng tính an toàn chuyển động của ô tô, tăng tính tiện nghi sử dụng cho người ngồi trên xe

* Một số hệ thống các thiết bị phụ trên ô tô:

- Hệ thống lau rửa kính

- Hệ thống khóa cửa

- Hệ thống nâng hạ kính

- Hệ thống sấy kính

- Hệ thống điều khiển ghế ngồi

- Hệ thống điều hòa không khí.

Luyện tập

Câu hỏi: Hãy kể tên những hệ thống tiêu thụ điện trên ô tô.

Bài làm

Những hệ thống tiêu thụ điện trên ô tô:

- Hệ thống cung cấp điện

- Các hệ thống điện động cơ

- Hệ thống chiếu sáng

- Hệ thống thông tin tín hiệu

- Hệ thống kiểm tra theo dõi

Câu hỏi 2: Hệ thống nào trên ô tô có nhiệm vụ thông tin cho người lái biết được tình trạng kĩ thuật của ô tô?

Bài làm

Hệ thống kiểm tra theo dõi trên ô tô có nhiệm vụ thông tin cho người lái biết được tình trạng kĩ thuật của ô tô.

Vận dụng

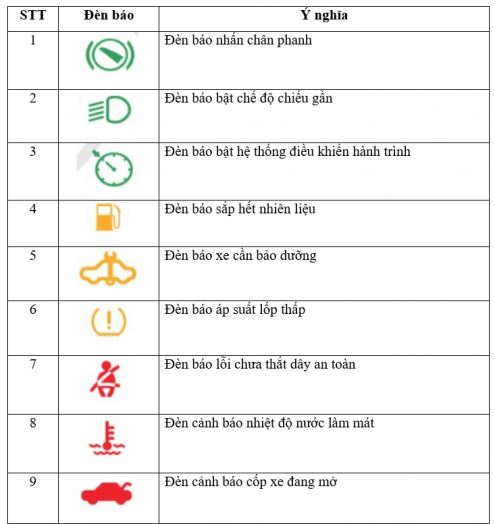

Câu hỏi: Em hãy tìm hiểu ý nghĩa của các đèn báo trên bảng điều khiển của ô tô.

Bài làm

Ý nghĩa của các đèn báo trên bảng điều khiển của ô tô:

-------------------------------------------

Bài tiếp theo: Công nghệ 11 Cánh diều bài 27: Sử dụng và bảo dưỡng ô tô
