Công nghệ 11 Cánh diều bài 2: Quy trình chế tạo cơ khí
VnDoc.com xin gửi tới bạn đọc bài viết Công nghệ 11 Cánh diều bài 2: Quy trình chế tạo cơ khí để bạn đọc cùng tham khảo và có thêm tài liệu giải SGK Công nghệ 11 Cánh diều. Mời các bạn cùng theo dõi bài viết dưới đây.
Khởi động

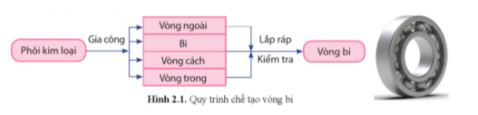

Câu hỏi: Quan sát hình 2.1 và cho biết các bước cơ bản của quy trình chế tạo vòng bi
Bài làm
Tạo phôi kim loại
Gia công tạo vòng bi, bi, vòng cách, vòng trong
Lắp ráp
Kiểm tra
Hoàn thiện
I. Khái quát chung về quy trình chế tạo cơ khí

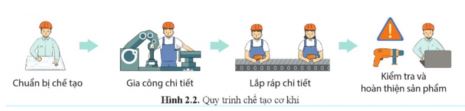

Câu 1. Quan sát hình 2.2 và kể tên các bước cơ bản của quy trình chế tạo cơ khí.
Bài làm
Chuẩn bị chế tạo
Gia công chi tiết
Lắp ráp chi tiết
Kiểm tra và hoàn thiện sản phẩm
Câu 2. Một nhà máy chế tạo cơ khí có cần thực hiện đầy đủ các bước như hình 2.2 không? Vì sao?
Bài làm
Việc thực hiện đúng quy trình khi chế tạo trong cơ khí sẽ dâm bảo cho quá trình sản xuất tạo ra được các sản phẩm có tính kĩ thuật, kinh tế và mĩ thuật tốt nhật. Các bước cơ bản trong quy trình chế tạo cơ khí được mô tả như hình 2.2.
II. Nội dung của chế trình cơ khí
Câu hỏi: Nghiên cứu bản vẽ có vai trò gì trong bước chuẩn bị chế tạo? Quan sát hình2.3, 2.4 và cho biết nghiên cứu bản vẽ này sẽ có được những thông tin gì?
Bài làm
Vai trò: Xác định rõ các thông tin cần thiết về sán phẩm liên quan đến việc chế tạo như: quy trình công nghệ, phương pháp gia công, điểu kiện sản xuất.,...
Nghiên cứu bản vẽ lắp sản phẩm puli treo ở hình 2.3 để xác định số lượng chi tiết cầu thành nên sản phẩm cũng như mối quan hệ lắp ghép giữa các chi tiết.
Nghiên cứu bản vẽ chi tiết bạc lót ở hình 2.4 để lựa chọn được phương pháp gia công
Câu 1. Mục đích của lập quy trình công nghệ và chọn trang thiết bị phục vụ chế tạo là gì? Lấy ví dụ minh họa
Bài làm
Sau khi nghiên cứu bản vẽ, bước tiếp theo là lập quy trình công nghệ để chế tạo sản phẩm đúng yêu cầu kĩ thuật và giảm thiểu chi phí
Câu hỏi: Việc chế tạo thử sản phẩm của dự án nhằm mục đích gì?
Bài làm
Việc chế tạo thử sản phẩm của dự án nhằm mục đích kiểm tra lại thiết kế, kiểm tra hoạt động của sản phẩm có đạt yêu cầu không.
Câu 2: Nên xây dựng quy trình công nghệ gia công cho những chi tiết nào ở hình 2.3 để giảm chi phí chế tạo?
Bài làm
Đối với sản phẩm puli treo ở hình 2.3, các chi tiết cần xây dựng quy trình công nghệ gia công là: giá treo, giá đỡ trục, puli và bạc lót. Các chi tiết còn lại (bulông, đai ốc) là các chi tiết thông dụng sẽ mua theo tiêu chuẩn để giảm chi phí. Sản phẩm puli treo được tạo thành từ nhiều chi tiết nên cần xây dựng quy trình công nghệ lắp ráp.
Câu 3: Quan sát hình 2.5 và hình 2.6 cho biết: các chi tiết bạc lót, giá đỡ trục nên gia công trên loại máy nào thì phù hợp?
Bài làm
- Chi tiết bạc lót được gia công bằng máy tiện.
- Chi tiết giá đỡ trục được gia công bằng máy phay, máy khoan.
Luyện tập
Câu hỏi: Hãy lập quy trình chế tạo chi tiết giá treo của sản phẩm puli treo ở hình 2.3
Bài làm
Quy trình chế tạo chi tiết giá treo của sản phẩm puli treo ở hình 2.3:
- Bước 1: Đưa bánh puli vào vị trí lắp
- Bước 2: Lắp bạc lót vào bánh puli
- Bước 3: Lắp giá đỡ trục vào bạc lót
- Bước 4: Lắp giá treo vào giá đỡ trục
Vận dụng
Câu hỏi: Mô tả quy trình chế tạo một sản phẩm cơ khí mà em biết dưới dạng sơ đồ khối.
Bài làm
Mô tả quy trình chế tạo một sản phẩm cơ khí mà em biết dưới dạng sơ đồ khối:
Chuẩn bị chế tạo | → | Gia công chi tiết | → | Lắp ráp chi tiết | → | Kiểm tra và hoàn thiện sản phẩm |
----------------------------------------------
Bài tiếp theo: Công nghệ 11 Cánh diều bài 3: Khái quát về vật liệu cơ khí
VnDoc.com vừa gửi tới bạn đọc bài viết Công nghệ 11 Cánh diều bài 2: Quy trình chế tạo cơ khí. Mời các bạn cùng tham khảo thêm tại mục Công nghệ 11 Cánh diều.
