Công nghệ 11 Kết nối tri thức bài 18: Nguyên lí làm việc của động cơ đốt trong
VnDoc.com xin gửi tới bạn đọc bài viết Công nghệ 11 Kết nối tri thức bài 18: Nguyên lí làm việc của động cơ đốt trong để bạn đọc cùng tham khảo. Mong rằng qua bài viết này bạn đọc có thêm tài liệu để giải sách giáo khoa Công nghệ 11 Kết nối tri thức. Mời các bạn cùng theo dõi bài viết.
Mở đầu

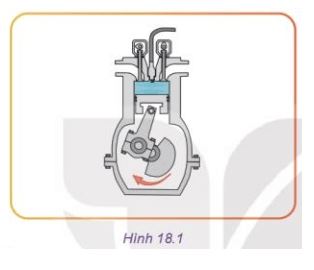

Em hãy quan sát Hình 18.1 và cho biết nếu trục khuỷu quay theo chiều mũi tên, pít tông sẽ chuyển động lên trên hay xuống dưới; thể tích, nhiệt độ và áp suất phía trên đỉnh pít tông (phần tô màu xanh) thay đổi như thế nào?
Bài làm
Trục khuỷu quay theo chiều mũi tên, pít tông sẽ chuyển động lên trên; thể tích giảm dần, nhiệt độ và áp suất phía trên đỉnh pít tông tăng dần.
I. Một số khái niệm cơ bản
Khám phá

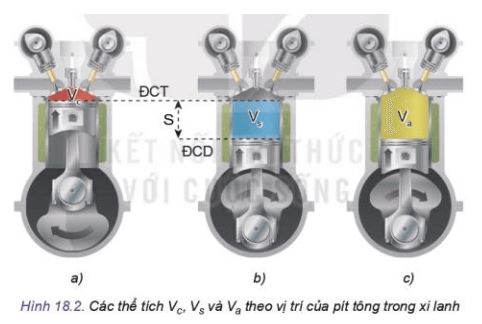

Câu hỏi: Quan sát Hình 18.2 và cho biết hình nào có đỉnh pít tông xa tâm trục khuỷu nhất và hình nào có đỉnh pít tông gân tâm trục khuỷu nhất?
Bài làm
- Hình a có đỉnh pit tông ở xa tâm trục khuỷu nhất.
- Hình b, c có đỉnh pit tông gần tâm trục khuỷu nhất.
Luyện tập 1
Câu hỏi: Tính thể tích công tác của một xilanh khi biết thể tích công tác của động cơ 4 xilanh là 2,4 lít.
Bài làm
Thể tích công tác của một xilanh là: 2,4:4 = 0,6 lít
Luyện tập 2
Câu hỏi: Tính thể tích công tác của động cơ 4 xi lanh khi biết đường kính của mỗi xi lanh là 80mm và bán kính quay của trục khuỷu là 75mm.
Bài làm
Ta có: S = 2.R = 2.0,075 = 0,15 m
Theo công thức:
II. Nguyên lí làm việc
Khám phá 1

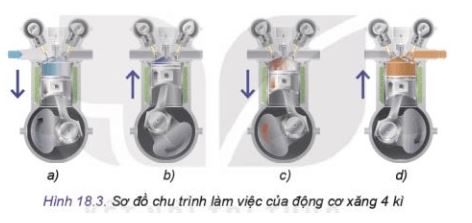

Câu hỏi: Đọc nội dung mô tả về các kì, quan sát Hình 18.3 và đặt tên các hình a, b, c, d tương ứng với các kì nạp, nén, nổ, thải.
Bài làm
- Hình a: nạp
- Hình b: nén
- Hình c: nổ
- Hình d: thải
Khám phá 2
Câu hỏi: Quan sát Hình 18.4 và cho biết:
- Những chi tiết, bộ phận nào có ở động cơ 4 kì nhưng không có ở động cơ 2 kì và ngược lại.
- Vị trí của pít tông ở đâu thì cửa quét, cửa thải cùng được mở ra? Cửa nào được mở ra trước?
Bài làm
- Động cơ 4 kì có: xupap còn động cơ 2 kì không có. Ngược lại, động cơ 2 kì có cửa quét còn động cơ 4 kì không có.
- Pit tông đi xuống điểm chết dưới thì cửa quét, cửa thải đều mở. Cửa thải được mở ra trước.
Khám phá 3

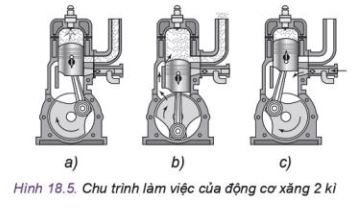

Câu hỏi: Quan sát mỗi hình a, b, c trong Hình 18.5 và cho biết:
- Chiều chuyển động của pít tông.
- Trạng thái của cửa thải và cửa quét.
- Trạng thái khí trong buồng đốt của động cơ.
Bài làm
- Hình a: pit tông đi xuống, cửa thải và cửa quét đóng, khí cháy đẩy phit tông đi xuống.
- Hình b: pit tông đi xuống điểm chết dưới, cửa quét và cửa thải mở, hòa khí từ cửa quét vào xilanh, khí cháy từ xilanh bị đẩy ra ngoài qua cửa thải.
- Hình c: pit tông đi lên, cửa quét và cửa thải đóng, hòa khí trong xilanh bị nén với áp suất cao.
Kết nối năng lực
Câu hỏi: Qua sách báo, internet và quan sát thực tế trong cuộc sống, em hãy cho biết các phương tiện cơ giới đường bộ như ô tô và xe máy thường sử dụng động cơ xăng hay động cơ Diesel
Bài làm
Ô tô và xe máy thường sử dụng động cơ xăng.
Luyện tập
Câu hỏi: Động cơ Diesel có cần bugi đánh lửa như động cơ xăng hay không? Nếu không thì tại sao nhiên liệu diesel lại cháy được?
Bài làm
Động cơ Diezen không cần bugi đánh lửa như động cơ xăng. Nhiên liệu diezen cháy được là do tỉ số nén cao, nên khi bị nén ở điều kiện nhiệt độ và áp suất cao, hòa khí tự bốc cháy.
III. Các thông số cơ bản của động cơ đốt trong
Vận dụng
Câu hỏi: Quan sát, tìm hiểu và lựa chọn một phương tiện, máy móc của gia đình hoặc trong cộng đồng nơi em ở và cho biết: động cơ đốt trong được sử dụng là 2 hay 4 kì; nhiên liệu dùng cho động cơ là xăng hay dầu diesel.
Luyện tập
Câu hỏi: Tại sao nói suất tiêu thụ nhiện liệu có ích ge càng nhỏ thì động cơ đốt trong càng tiết kiệm nhiên liệu?
--------------------------------
