Công nghệ 11 Kết nối tri thức bài 9: Quy trình công nghệ gia công chi tiết
Công nghệ 11 Kết nối tri thức bài 9: Quy trình công nghệ gia công chi tiết được VnDoc.com sưu tầm và xin gửi tới bạn đọc cùng tham khảo để có thêm tài liệu giải sách giáo khoa Công nghệ 11 Kết nối tri thức nhé. Mời các bạn cùng theo dõi bài viết.
Mở đầu

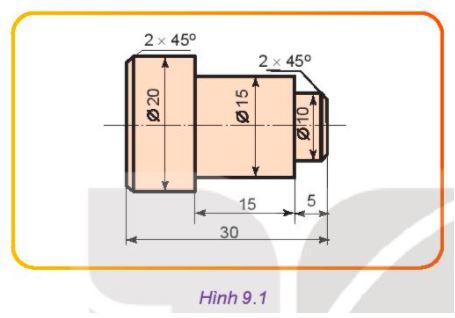

Câu hỏi: Hình 9.1 mô tả bản vẽ của một chi tiết. Em hãy cho biết các bước để gia công chi tiết đó. Biết rằng phôi hình trụ có đường kính 25 mm dài 40 mm.
Bài làm
- Bước 1 : Tìm hiểu chi tiết cần gia công sản xuất (hình trụ có đường kính 25 mm dài 40 mm)
- Bước 2 : Chọn phôi và phương pháp chế tạo phôi (chọn phôi đảm bảo tiêu chuẩn cần được sử dụng)
- Bước 3 : Xác định trình tự các bước chi tiết
Khám phá

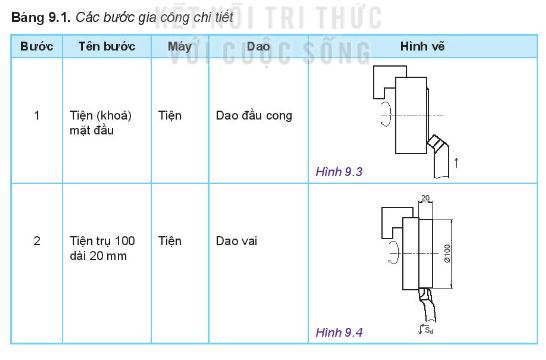

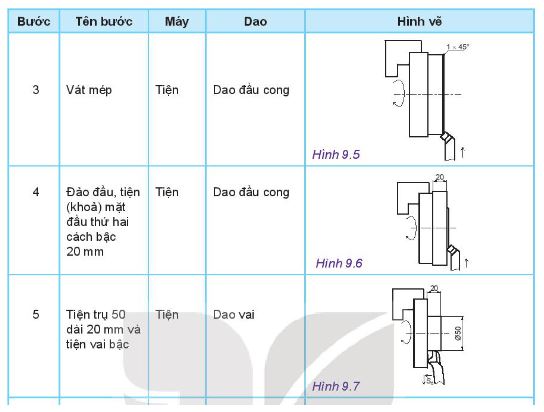

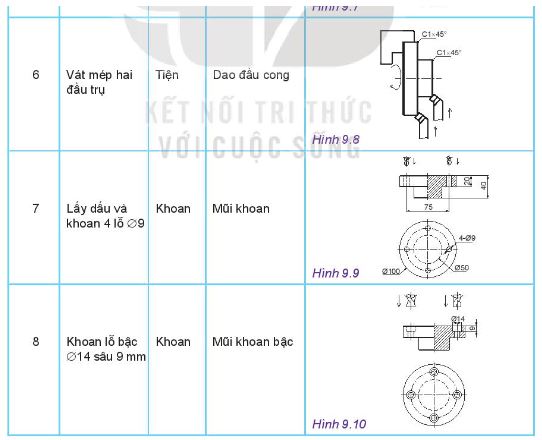

Câu hỏi: Quan sát các Hình từ 9.3 đến 9.8 và cho biết trong các bước gia công đã sử dụng mấy loại dao tiện khác nhau.
Bài làm
Các bước gia công đã sử dụng 4 loại dao tiện khác nhau:
- Dao đầu cong
- Dao vai
- Mũi khoan
- Mũi khoan bậc
Thực hành

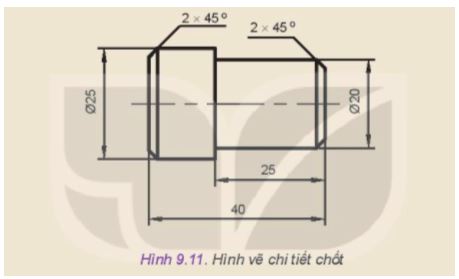

Câu hỏi: Lập quy trình công nghệ gia công chi tiết chốt trên Hình 9.11. Biết rằng chi tiết có vật liệu thép (C45) và số lượng 10 cái.
Vận dụng
Câu hỏi: Hãy quan sát xưởng gia công cơ khí nơi em sống sau đó lựa chọn một chi tiết có quy trình công nghệ gia công đơn giản và kể tên trình tự các bước gia công chi tiết đó.
Bài làm
Trình tự các bước gia công chi tiết mặt bích:
- Bước 1: Tiện mặt đầu
- Bước 2: Tiện trụ 100 dài 20 mm
- Bước 3: Vát mép
- Bước 4: Đảo đầu, tiện mặt đầu thứ hai cách bậc 20 mm
- Bước 5: Tiện trụ 50 dài 20 mm và tiện vai bậc.
- Bước 6: Vát mép hai đầu trụ
- Bước 7: Lấy dấu và khoan 4 lỗ Ø9
- Bước 8: Khoan lỗ bậc Ø14 sâu 9 mm.
