Công nghệ 11 Kết nối tri thức bài 8
Công nghệ 11 Kết nối tri thức bài 8: Một số phương pháp gia công cơ khí
VnDoc.com xin gửi tới bạn đọc bài viết Công nghệ 11 Kết nối tri thức bài 8: Một số phương pháp gia công cơ khí. Mời các bạn cùng theo dõi để có thêm tài liệu giải sách giáo khoa Công nghệ 11 Kết nối tri thức nhé.
Mở đầu

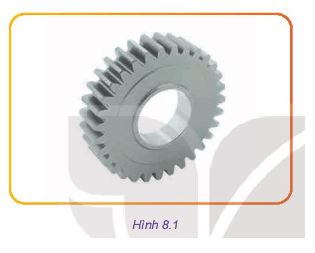

Câu hỏi: Hãy quan sát và cho biết, để tạo thành chi tiết có hình dạng như Hình 8.1 cần sử dụng máy công cụ gì? Bằng phương pháp gia công cơ khí nào?
Bài làm
- Để tạo thành chi tiết có hình dạng như Hình 8.1 cần sử dụng máy đúc
- Bằng phương pháp gia công: đúc
I. Gia công đúc

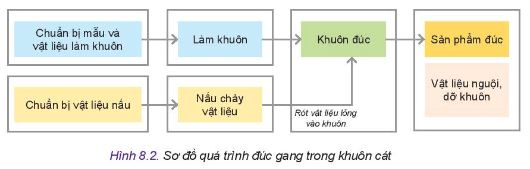

Khám phá: Quan sát Hình 8.2 và cho biết trước khi rót vật liệu lỏng vào khuôn đúc cần có các bước nào để xử lí vật liệu và khuôn?
Bài làm
Trước khi rót vật liệu lỏng vào khuôn đúc cần có các bước để xử lí vật liệu và khuôn:
- Xử lí khuôn:
+ Chuẩn bị mẫu và vật liệu làm khuôn.
+ Làm khuôn.
- Xử lí vật liệu:
+ Chuẩn bị vật liệu nấu.
+ Nấu chảy vật liệu.
II. Gia công bàn

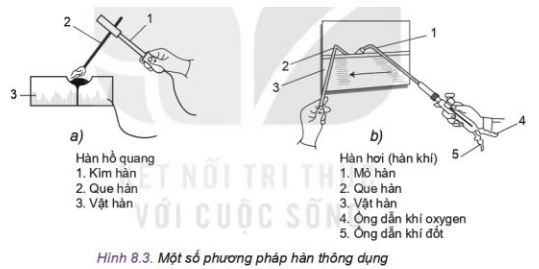

Khám phá: Quan sát Hình 8.3, mô tả sự giống và khác nhau của phương pháp hàn hồ quang tay và hàn hơi.
Bài làm
Mô tả sự giống và khác nhau của phương pháp hàn hồ quang tay và hàn hơi:
So sánh | Hàn hồ quang | Hàn hơi |
Giống | Kết nối được các vật liệu có tính chất khác nhau; tạo được các chi tiết có hình dạng, kết cấu phức tạp; mối hàn có độ kín và độ bền cao. | |
Khác | Bản chất của hàn hồ quang là dùng tia lửa hồ quang làm nóng chảy kim loại tại vị trí hàn và que hàn để tạo thành mối hàn. | Bản chất của hàn hơi là dùng nhiệt phản ứng cháy của khí đốt như acetylene (C2H2), propane (C3H8), butane (C4H10) … với oxygen làm nóng chảy kim loại tại vị trí hàn và que hàn để tạo thành mối hàn. |
Kết nối: Theo em các sản phẩm cơ khí như: lan can cầu thang, hàng rào sắt thường sử dụng phương pháp hàn nào?
Bài làm
Theo em các sản phẩm cơ khí như: lan can cầu thang, hàng rào sắt thường sử dụng phương pháp hàn hồ quang.
III. Gia công khoan

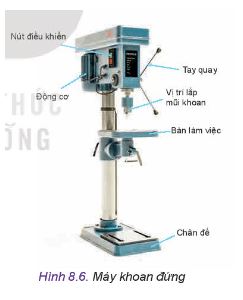

Khám phá: Quan sát Hình 8.6 và cho biết bộ phận nào dùng để điều chỉnh chiều sâu khi khoan?
Bài làm
Để điều chỉnh chiều sâu khi khoan, người ta điều chỉnh tay quay.
IV. Gia công tiện

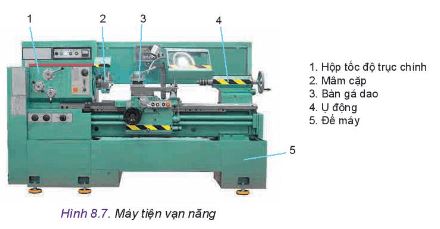

Khám phá: Quan sát Hình 8.7 và cho biết bộ phận chính nào dùng để gá phôi trên máy tiện vạn năng?
Bài làm
Bộ phận chính dùng để gá phôi trên máy tiện vạn năng là mâm cặp.
V. Gia công phay

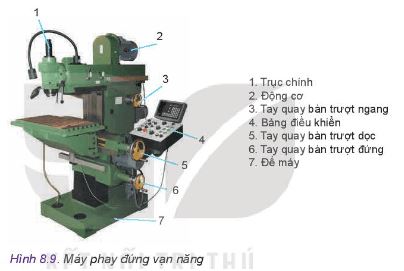

Khám phá: Quan sát Hình 8.9 và cho biết những bộ phận chính nào dùng để điều chỉnh chiều sâu và chiều rộng khi phay?
Bài làm
- Điều chỉnh chiều rộng: tay quay bàn trượt ngang
- Điều chỉnh chiều sâu: tay quay bàn trượt dọc
Vận dụng

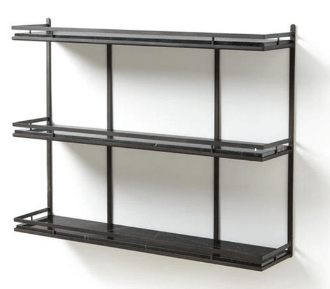

Câu hỏi: Hãy thiết kế một chiếc giá sách treo tường bằng kim loại cho phòng học của em. Sau đó, lựa chọn các máy và phương pháp gia công giá để sách đó.
----------------------------------------------
