Bài: Mạch điện
Mở đầu trang 102 Bài 21 KHTN 8: Người ta làm thế nào để mô tả cách mắc các thiết bị điện?
Trả lời:
Để mô tả cách mắc các thiết bị điện người ta dùng sơ đồ mạch điện.
I. Sơ đồ mạch điện

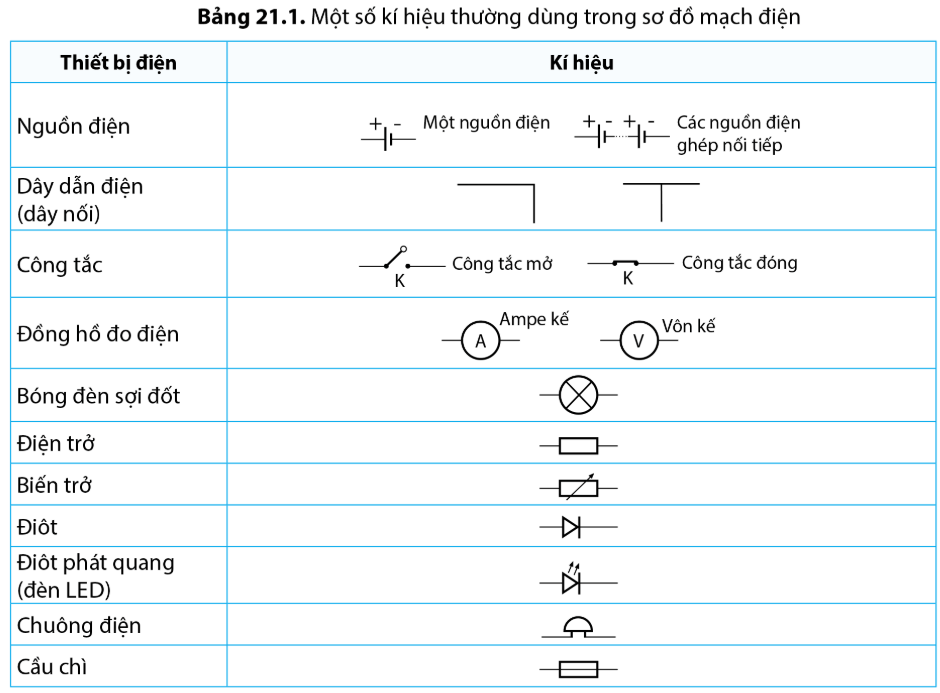

Câu hỏi 1 trang 102 KHTN 8: Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện gồm: Một pin, một công tắc, một bóng đèn và các dây nối.
Trả lời:
Sơ đồ mạch điện gồm: Một pin, một công tắc, một bóng đèn và các dây nối.
Giải KHTN 8 trang 103

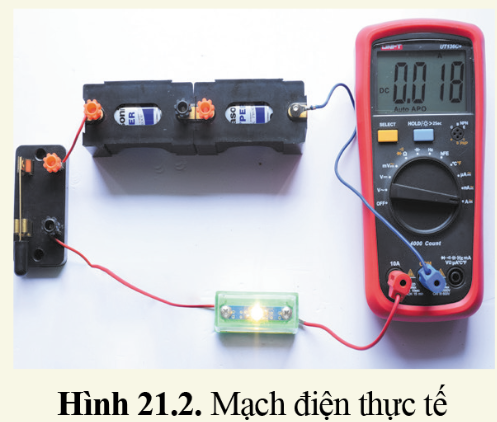

Luyện tập 1 trang 103 KHTN 8: Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện hình 21.1: một pin, một công tắc, một biến trở, một đèn LED, một ampe kế.
Trả lời:
Sơ đồ mạch điện hình 21.1: một pin, một công tắc, một biến trở, một đèn LED, một ampe kế.
Thực hành trang 103 KHTN 8:
Chuẩn bị: Hai pin và đế lắp hai pin, công tắc, dây nối, bóng đèn.
Tiến hành
- Vẽ sơ đồ mạch điện với các thiết bị đã cho.
- Mắc mạch điện theo sơ đồ đã vẽ khi công tắc đang mở.
- Đóng và mở công tắc.
Quan sát bóng đèn và mô tả hiện tượng khi đóng và mở công tắc.
Trả lời:
- Sơ đồ mạch điện gồm: 2 pin, 1 công tắc, 1 bóng đèn và dây nối.
- Các em mắc mạch điện theo sơ đồ đã vẽ khi công tắc đang mở. Sau đó quan sát bóng đèn khi đóng và mở công tắc, ta thấy:
+ Khi mở công tắc: bóng đèn không sáng.
+ Khi đóng công tắc: bóng đèn sáng.
Câu hỏi 2 trang 103 KHTN 8: Chỉ ra chiều dòng điện chạy trong mạch điện đã mắc.
Trả lời:
Chiều dòng điện chạy từ cực dương của nguồn điện đi qua các thiết bị điện và tới cực âm của nguồn điện.
II. Công dụng của một số thiết bị điện
Giải KHTN 8 trang 104

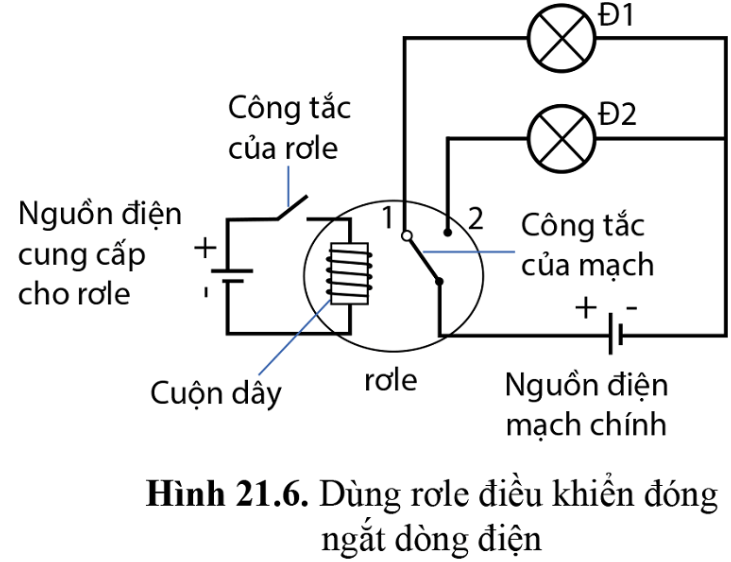

Câu hỏi 3 trang 104 KHTN 8: Biết mạch điện dùng rơle ở hình 21.6 hoạt động theo cách sau: Khi đóng hoặc mở công tắc của rơle thì sẽ có dòng điện chạy qua cuộn dây của rơle, cuộn dây này sẽ đóng hay mở công tắc của mạch điện dùng đèn ở vị trí 1 hoặc 2. Hãy mô tả hoạt động của mạch điện khi rơle đóng công tắc mạch ở vị trí 1 và vị trí 2.
Trả lời:
- Khi rơ le đóng công tắc mạch ở vị trí 1 thì bóng đèn Đ1 sáng, bóng đèn Đ2 không sáng.
- Khi rơ le đóng công tắc mạch ở vị trí 2 thì bóng đèn Đ1 không sáng, bóng đèn Đ2 sáng.
Câu hỏi 4 trang 104 KHTN 8: Các thiết bị an toàn như cầu chì, rơ le và cầu dao tự động có mặt ở đâu trong lớp học hay nhà của em. Mô tả tác dụng của các thiết bị đó.
Trả lời:
Người ta thường lắp cầu chì, rơ le và cầu dao tự động ở mỗi đầu của mạch điện. Vì khi xảy ra hiện tượng đoản mạch hoặc có cường độ dòng điện tăng quá mức thì các thiết bị này sẽ tự động đóng, ngắt mạch để bảo vệ dụng cụ điện hay có dòng điện đi trong mạch như ý muốn.
Giải KHTN 8 trang 105

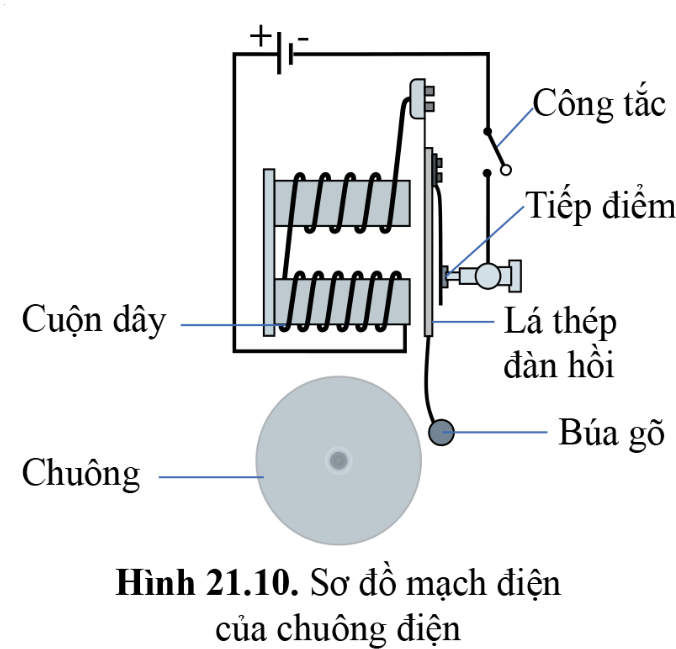

Câu hỏi 5 trang 105 KHTN 8: Biết mạch điện của chuông điện được mô tả như sơ đồ hình 21.10, dòng điện qua cuộn dây tạo ra lực hút lá thép đàn hồi để búa gõ vào chuông. Dựa vào sơ đồ, giải thích tại sao âm thanh liên tục phát ra từ chuông? Hãy nêu một số trường hợp sử dụng chuông điện trong đời sống?
Trả lời:
- Khi ấn giữ chuông, thì lập tức có dòng điện chạy trong mạch kín, cuộn dây tức thời trở thành nam châm điện hút lá thép đàn hồi làm búa gõ vào chuông. Ngay sau đó, chỗ tiếp điểm lại bị hở, dòng điện trong mạch bị ngắt, cuộn dây bị mất từ tính, lá thép đàn hồi không bị cuộn dây hút nữa sẽ trở lại vị trí ban đầu tì vào tiếp điểm, mạch điện lại kín, cuộn dây lại trở thành nam châm điện hút lá thép đàn hồi để búa gõ vào chuông. Cứ như vậy, có sự đóng ngắt mạch điện tự động và liên tục tại tiếp điểm nên chuông reo liên tục.
- Người ta thường sử dụng chuông điện trong đời sống để báo nhà có khách tới, báo có sự cố xảy ra, …
Luyện tập 2 trang 105 KHTN 8: Nêu các thiết bị điện mà em thấy được ở xe đạp điện.
Trả lời:
Các thiết bị điện mà em thấy được ở xe đạp điện: Công tắc, acquy, còi, đèn, ….
Luyện tập 3 trang 105 KHTN 8: Vẽ một sơ đồ mạch điện đơn giản mô tả nguồn điện của xe đạp điện đang cung cấp dòng điện cho còi (có vai trò như chuông điện).
Trả lời:
Vận dụng trang 105 KHTN 8: Vẽ sơ đồ mạch điện để mô tả cách mắc các bộ phận chính của đèn pin: hai pin, bóng đèn, công tắc và các dây nối.
Trả lời:
Sơ đồ mạch điện của đèn pin: hai pin, bóng đèn, công tắc và các dây nối.
Tìm hiểu thêm trang 105 KHTN 8: Hiện nay, để thắp sáng, có thể lựa chọn đèn sợi đốt hoặc đèn LED. Tuy nhiên, các nghiên cứu đã chỉ ra rằng, để có được cùng một độ sáng, thì dùng đèn LED sẽ giảm được tới 90% năng lượng điện so với dùng đèn sợi đốt. Em hãy kể một số trường hợp dùng đèn LED mà em biết.
Trả lời:
Một số trường hợp dùng đèn LED mà em biết:
+ Dùng đèn LED để thắp sáng.
+ Dùng đèn LED để trang trí.
-------------------------------------
