Công nghệ 9 Cánh diều Bài 2: Dụng cụ đo điện cơ bản
Giải Công nghệ 9 Cánh diều bài 2
Công nghệ 9 Cánh diều Bài 2: Dụng cụ đo điện cơ bản hướng dẫn trả lời các câu hỏi trong SGK Công nghệ 9 Cánh diều, giúp các em học sinh nắm chắc bài học, luyện giải Công nghệ 9 hiệu quả.

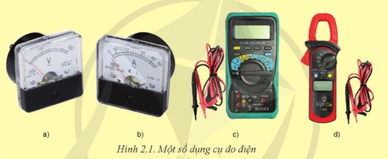

Khởi động trang 11 Công nghệ 9: Nêu tên các dụng cụ đo điện ở Hình 2.1. Mỗi dụng cụ đo điện đó có thể đo được những đại lượng nào?
Trả lời:
Hình | Tên dụng cụ đo | Đại lượng đo |
a | Vôn kế | Điện áp |
b | Ampe kế | Cường độ dòng điện |
c | Đồng hồ vạn năng | Điện áp, điện trở, dòng điện |
d | Ampe kìm | Điện áp, điện trở, dòng điện |

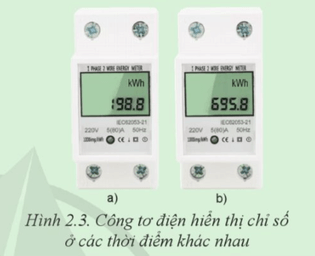

Khám phá trang 12 Công nghệ 9: Hình 2.3a và Hình 2.3b lần lượt là hình ảnh công tơ điện của một hộ gia đình vào 1/7/2023 và 1/8/2023. Tính lượng điện năng tiêu thụ của hộ gia đình đó trong tháng 7.
Trả lời:
Chỉ số đo điện trước là: 198,8 kWh
Chỉ số đo điện sau là: 695,8 kWh
Lượng điện năng tiêu thụ của hộ gia đình đó trong tháng 7 là:
695,8 – 198,8 = 497 kWh (497 số điện)
Đáp số: 497 số điện
Khám phá trang 12 Công nghệ 9: Đồng hồ vạn năng có thể đo điện áp một chiều được không?
Trả lời:
Đồng hồ vạn năng có thể đo điện áp một chiều.
Khám phá trang 14 Công nghệ 9: Ampe kìm có thể đo được các đại lượng điện nào?
Trả lời:
Ampe kìm có thể đo được các đại lượng điện như:
- Cường độ dòng điện xoay chiều
- Điện áp
- Điện trở
- Tần số
Thực hành 1 trang 15 Công nghệ 9: Quan sát đồng hồ vạn năng, tìm hiểu các thang đo của mỗi đại lượng đo. Lập bảng theo mẫu gợi ý dưới đây.
Bảng 2.1. Bảng đại lượng đo và thang đo của đồng hồ vạn năng
Đại lượng đo | Thang đo |
? | ? |
? | ? |
Trả lời:
Đại lượng | Thang đo |
DC.V (Điện áp 1 chiều) | 0,1V |
0,5V | |
2,5V | |
10V | |
50V | |
250V | |
1000V | |
AC.V (Điện áp xoay chiều) | 10V |
50V | |
250V | |
1000V | |
DC.A | 50mA |
2,5mA | |
25mA | |
250mA | |
AC.A | 15A |
Ω (Điện trở) | X 1Ω |
X 10Ω | |
X 1kΩ | |
X 10kΩ | |
LI (Dòng điện chạy qua tải) | X 1Ω |
X 10Ω | |
X 1kΩ | |
X 10kΩ | |
LV (Điện áp đặt trên tải) | X 1Ω |
X 10Ω | |
X 1kΩ | |
X 10kΩ | |
Output | 10V |
50V | |
250V | |
1000V | |
dB | 10V |
50V | |
250V | |
1000V | |
hFE | X 10Ω |
Thực hành 2 trang 15 Công nghệ 9: Tiến hành kiểm tra thông mạch của dây dẫn điện bằng đồng hồ vạn năng và ghi lại kết quả đo được.
Trả lời:
- Kiểm tra thông mạch của dây dẫn điện bằng đồng hồ vạn năng:
+ Chọn chế độ đo trở kháng (Ω) trên đồng hồ vạn năng.
+ Cắm các kẹp đo hoặc que đo vào cổng phù hợp trên đồng hồ vạn năng (thường là cổng COM và cổng trở kháng/Ω).
+ Đặt que đo lên hai đầu của dây dẫn cần kiểm tra.
+ Đọc và ghi lại giá trị trở kháng đo được trên màn hình của đồng hồ vạn năng.
- Ghi lại kết quả:
+ Ghi ngày, giờ, nhiệt độ môi trường.
+ Kiểm tra dây dẫn cho hệ thống điện gia đình, xác định vấn đề về kết nối điện, vv.
Thực hành 3 trang 15 Công nghệ 9: Tiến hành đo cường độ dòng điện xoay chiều bằng ampe kìm và ghi lại kết quả đo được.
Trả lời:
Đo cường độ dòng điện xoay chiều bằng ampe kìm:
+ Mở ampe kìm và đặt nó xung quanh dây dẫn mà bạn muốn đo.
+ Đảm bảo rằng ampe kìm được đặt chính xác và chặt chẽ quanh dây dẫn để đảm bảo kết quả đo chính xác nhất.
+ Đọc và ghi lại giá trị đo trên màn hình của ampe kìm. Đảm bảo rằng đơn vị đo được chọn đúng (ví dụ: Ampere).
+ Nếu cần thiết, bạn có thể thực hiện nhiều lần đo để đảm bảo tính chính xác của kết quả.
- Ghi lại kết quả:
+ Ghi lại ngày, giờ, tải hoạt động.
+ Kiểm tra hệ thống điện gia đình, đo lượng điện tiêu thụ của một thiết bị cụ thể, vv.
Vận dụng trang 15 Công nghệ 9: Tìm hiểu và chia sẻ về một loại đồng hồ đo điện dùng trong gia đình
Trả lời:
Chia sẻ về đồng hồ đo điện tử một pha hoặc ba pha của gia đình em:
- Chức năng: cung cấp thông tin về tổng lượng điện đã tiêu thụ trong một khoảng thời gian cụ thể, giúp người sử dụng theo dõi và quản lý việc sử dụng điện năng.
- Đồng hồ đo điện trên có những ưu điểm sau:
+ Độ chính xác cao: Đồng hồ đo điện tử thường có độ chính xác cao hơn so với các loại đồng hồ đo điện cơ truyền thống.
+ Dễ dàng sử dụng: Các đồng hồ đo điện tử thường có thiết kế đơn giản và dễ dàng để sử dụng và hiểu.
+ Tiết kiệm không gian: Chúng thường nhỏ gọn và không chiếm nhiều không gian trong hệ thống điện gia đình.
