Công nghệ 9 Chủ đề 3: Thiết kế mạng điện trong nhà
Giải Công nghệ 9 CTST chủ đề 3
Công nghệ 9 chủ đề 3: Thiết kế mạng điện trong nhà hướng dẫn trả lời các câu hỏi trong SGK Công nghệ 9 Chân trời sáng tạo, giúp các em học sinh nắm chắc bài học, luyện giải Công nghệ 9 hiệu quả.
Mở đầu trang 16 Công nghệ 9:

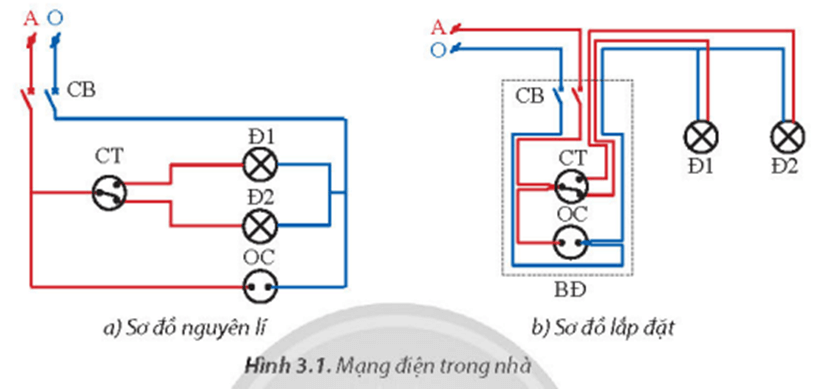

Để lắp đặt mạng điện trong nhà (Hình 3.1) hoạt động đúng nguyên lí, an toàn và đáp ứng yêu cầu đặt ra thì người thiết kế cần thiết kế những sơ đồ điện gì?
Trả lời:
Để thiết kế và lắp đặt mạng điện trong nhà hoạt động đúng nguyên lý, an toàn và đáp ứng yêu cầu sử dụng, người thiết kế cần thiết kế các sơ đồ điện sau:
+ Sơ đồ nguyên lý
+ Sơ đồ lắp đặt
+ Sơ đồ đấu dây
1. Sơ đồ mạng điện trong nhà

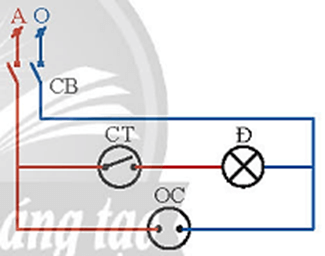

Khám phá 1 trang 17 Công nghệ 9: Sơ đồ nguyên lí như minh hoạ ở Hình 3.2 được sử dụng trong trường hợp nào? Hãy nêu cách vẽ sơ đồ này.
Trả lời:
- Sơ đồ nguyên lý trong hình 3.2 được sử dụngtrong trường hợp: mô tả nguyên lý hoạt động của mạch điện điều khiển động cơ một pha bằng contactor. Mạch điện này thường được sử dụng trong các thiết bị điện gia dụng như quạt máy, máy bơm nước, ...
- Cách vẽ sơ đồ:
+ Đảm bảo đơn giản, không phụ thuộc vị trí lắp đặt trong thực tế của thiết bị.
+ Biểu diễn đúng mối quan hệ về điện giữa các thiết bị điện theo chức năng và mục đích sử dụng của mạch điện.

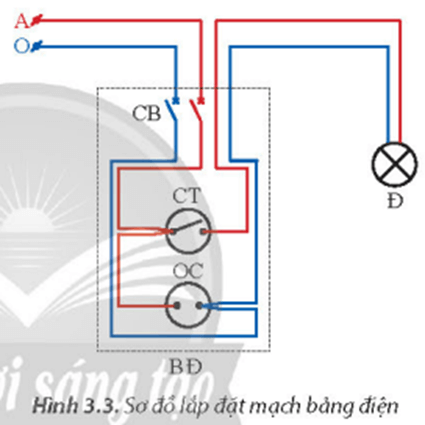

Khám phá 2 trang 18 Công nghệ 9: Sơ đồ lắp đặt như minh hoạ ở Hình 3.3 được vẽ dựa vào những căn cứ nào?
Trả lời:
Sơ đồ lắp đặt trong Hình 3.3 được vẽ dựa vào những căn cứ sau:
+ Sơ đồ nguyên lý
+ Quy định an toàn điện
+ Yêu cầu sử dụng
+ Kinh nghiệm thi công
Luyện tập Vận dụng
Luyện tập 1 trang 21 Công nghệ 9: Hãy phân biệt sự giống và khác nhau giữa sơ đồ nguyên lí và sơ đồ lắp đặt.
Trả lời:
Phân biệt sự giống và khác nhau giữa sơ đồ nguyên lí và sơ đồ lắp đặt:
- Giống nhau:
+ Cả hai đều thể hiện các thành phần của mạch điện hoặc hệ thống điện.
+ Cả hai đều sử dụng các ký hiệu điện để thể hiện các thành phần.
+ Cả hai đều được sử dụng để hướng dẫn thi công và vận hành hệ thống điện.
- Khác nhau:
Đặc điểm | Sơ đồ nguyên lí | Sơ đồ lắp đặt |
Mục đích | Thể hiện nguyên lí hoạt động | Thể hiện cách lắp đặt |
Mức độ chi tiết | Tổng quan | Chi tiết |
Vị trí các thành phần | Không quan trọng | Quan trọng |
Cách đi dây | Không thể hiện | Thể hiện cụ thể |
Kí hiệu điện | Có thể sử dụng các kí hiệu đơn giản | Cần sử dụng các kí hiệu đầy đủ |
Luyện tập 2 trang 21 Công nghệ 9: Nêu cách vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạng điện trong nhà
Trả lời:
Cách vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạng điện trong nhà:
Cách vẽ sơ đồ nguyên lý | Cách vẽ sơ đồ lắp đặt |
- Xác định các thành phần chính của mạng điện: - Vẽ các thành phần trên giấy: - Kiểm tra sơ đồ | - Xác định vị trí lắp đặt các thiết bị điện: - Vẽ chi tiết cách đi dây - Kiểm tra sơ đồ |
Vận dụng trang 21 Công nghệ 9: Hãy tìm hiểu mạch đèn sáng tỏ, sáng mờ có sơ đồ nguyên lí như ở Hình 3.6 để thiết kế sơ đồ lắp đặt
Trả lời:
Thiết kế sơ đồ lắp đặt:
Các bước | Công việc |
Xác định các thành phần | + Nguồn điện (L) + Dây pha (N) + Dây trung tính (PE) + Công tắc 2 vị trí (K1) + Cầu chì (F1) + 2 bóng đèn (Đ1 và Đ2) |
Vị trí lắp đặt | + Công tắc: Lắp đặt ở vị trí thuận tiện cho việc sử dụng. + Cầu chì: Lắp đặt gần nguồn điện. + Bóng đèn: Lắp đặt ở vị trí cần chiếu sáng. |
Cách đi dây | + Dây pha từ nguồn điện đấu vào cực 1 của công tắc K1. + Dây trung tính từ nguồn điện đấu vào dây N của bóng đèn Đ1. + Dây từ cực 2 của công tắc K1 đấu vào dây N của bóng đèn Đ2. + Dây từ dây L của bóng đèn Đ1 và Đ2 đấu vào cầu chì F1. + Dây từ cầu chì F1 đấu vào dây PE. |
