Thực hành bài 5 trang 23 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ

1. DỤNG CỤ

* Kìm cắt dây

* Kìm mỏ nhọn

* Kìm tròn

* Dao nhỏ

* Tua vít

* Mỏ hàn

2. VẬT LIỆU VÀ THIẾT BỊ:

* Hộp nối dây.

* Đai ốc nối dây.

* Dây điện lõi một sợi.

* Dây điện mềm lõi nhiều sợi

* Nhựa thông

* Thiếc hàn

* Băng dính cách điện

* Giấy ráp.

II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH

1. Một số kiến thức bổ trợ

a. Các loại mối nối dây dẫn điện

Dẫn điện tốt

Có độ bền cơ học cao

An toàn điện

Đảm bảo về mặt mĩ thuật

b. Yêu cầu mối nối

2. Quy trình nối dây dẫn

a. Nối dây dẫn theo đường thẳng (nối nối tiếp)

Dây dẫn lõi nhiều sợi

BƯỚC 1: BÓC VỎ CÁCH ĐIỆN

Bóc cắt vát

Bóc phân đoạn hoặc

Có 2 cách bóc vỏ cách điện

Bóc vỏ cách điện bằng dao hoặc bóc vỏ cách điện bằng kìm tuốt dây

BƯỚC 2: LÀM SẠCH LÕI

Làm sạch lõi bằng giấy ráp (giấy nhám)

Ta có thể làm sạch lõi bằng dụng cụ gì?

Để mối nối tiếp xúc tốt, tăng tính dẫn điện .

BƯỚC 3: NỐI DÂY

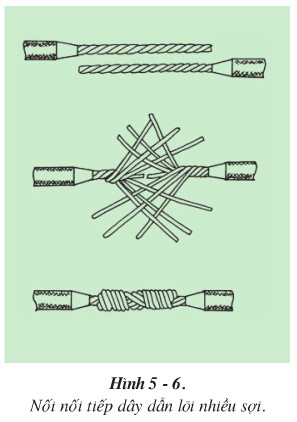

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điệnGiải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điện

Uốn gập lõi .

Vặn xoắn

Kiểm tra mối nối

b. Nối rẻ (nối phân nhánh)

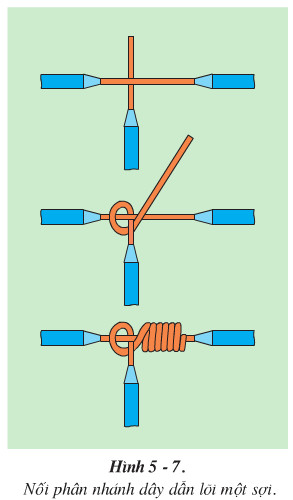

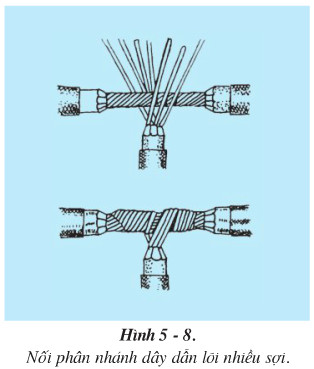

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điện

Dây dẫn lõi 1 sợi

Bóc vỏ cách điện và làm sạch lõi .

Lồng lõi .

Vặn xoắn .

Kiểm tra mối nối .

c. Nối dây dùng phụ kiện - Nối bằng vít

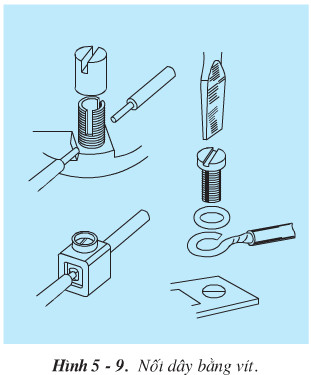

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điệnGiải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điện

Trình tự thực hiện nối dây dẫn bằng vít

Làm đầu nối .

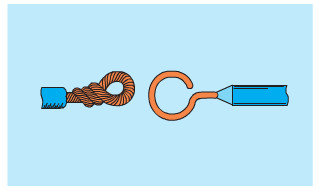

Làm khuyên hở

Nối dây

Làm khuyên kín

BƯỚC 4: HÀN MỐI NỐI

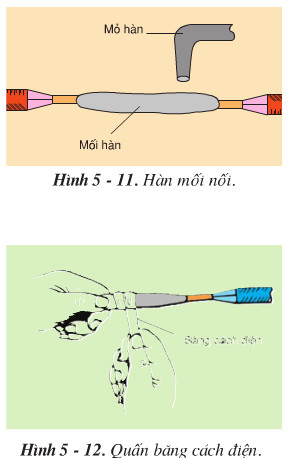

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 5: Thực hành: Nối dây điện

Tác dụng:

  • Tăng sức bền cơ học.
  • Dẫn điện tốt
  • Không gỉ

Cách hàn:

  • Làm sạch mối nối
  • Láng nhựa thông
  • Hàn thiếc mối nối

BƯỚC 5: CÁCH ĐIỆN MỐI NỐI

Cách điện mối nối bằng cách quấn băng cách điện

Nối dây dẫn theo đường thẳng

Nối rẻ

III. ĐÁNH GIÁ

Câu 1 trang 29 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

Mối nối dây dẫn điện có những yêu cầu gì ? Những yêu cầu đó thể hiện trong các bước của quy trình nối dây như thế nào?

Hướng dẫn trả lời

Mối nối dây dẫn điện có những yêu cầu sau:

  • Nêu đúng và đủ 4 ý sau được 0,5đ, nếu thiếu hoặc trùng lắp ý thì mỗi ý
  • Dẫn điện tốt
  • Bền chắc (có độ bền cơ học cao)
  • An toàn điện
  • Mĩ thuật (gọn và đẹp)
  • Những yêu cầu thể hiện trong các bước của quy trình nối dây:

Các bước của quy trình nối dây

  • Yêu cầu mối nối
  • Bóc vỏ cách điện
  • Không được cắt vào lõi
  • Làm sạch lõi
  • Các mặt tiếp xúc của lõi phải sạch
  • Nối dây
  • Mối nối phải chặt, chắc chắn
  • Kiểm tra mối nối
  • Đảm bảo gọn, đẹp (không sắc bén, nhô lên)

Câu 2 trang 29 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

Khi bóc vỏ cách điện, nếu lưỡi dao cắt vào lõi dây thì đoạn lõi đó có sử dụng được không? Tại sao?

Hướng dẫn trả lời

Khi bóc vỏ cách điện, nếu lưỡi dao cắt vào lõi dây dẫn thì đoạn lõi đó không sử dụng được nữa.

Vì: Đoạn lõi đó sẽ dễ bị gãy khi nối dây dẫn -> mối nối không đảm bảo về độ bền.

Câu 3 trang 29 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

Tại sao nên hàn mối nối trước khi bọc cách điện?

Hướng dẫn làm bài:

Ta phải hàn mối nối trước khi bọc cách điện để mối nối tăng sức bền cơ học, dẫn diện tốt và không gỉ.

Câu 4 trang 29 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

Tại sao lại dùng giấy ráp mà không nên dùng lưỡi dao nhỏ để làm sạch lõi dây điện?

Hướng dẫn trả lời

Dùng giấy ráp (giấy nhám) mà không nên dùng lưỡi dao nhỏ để làm sạch lõi dây dẫn điện vì:

  • Dùng giấy ráp lõi dây dẫn sẽ sạch hơn.
  • Không làm tổn thương lõi dây dẫn.
  • Vì dùng dao dễ cắt vào lõi, ảnh hưởng đến chất lượng mối nối, ảnh hưởng không ít tới sự vận hành của mạng điện.
