Mở đầu trang 33 Công nghệ 9:

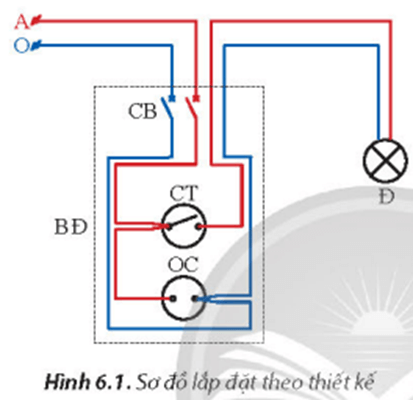

Em hãy quan sát Hình 6.1 và cho biết lắp mạch điện này như thế nào?
Trả lời:
Quy trình lắp đặt mạch điện như hình trên:
Quy trình | Nội dung |
Đi dây điện | + Cắt dây điện theo chiều dài phù hợp với sơ đồ. + Luồn dây điện qua ống gen. + Đi dây điện âm tường hoặc nổi tùy theo thiết kế. |
Lắp đặt ổ cắm và công tắc | + Lắp ổ cắm và công tắc vào vị trí đã xác định. + Nối dây điện vào ổ cắm và công tắc theo đúng ký hiệu. |
Nối dây điện vào bóng đèn | + Nối dây pha vào dây nóng của bóng đèn. + Nối dây trung hòa vào dây nguội của bóng đèn. |
Kiểm tra và đóng điện | + Sử dụng bút thử điện để kiểm tra điện áp. + Bật công tắc để kiểm tra hoạt động của bóng đèn. + Dùng băng keo điện để cách điện các mối nối. |
5. Thực hành lắp đặt mạng điện trong nhà

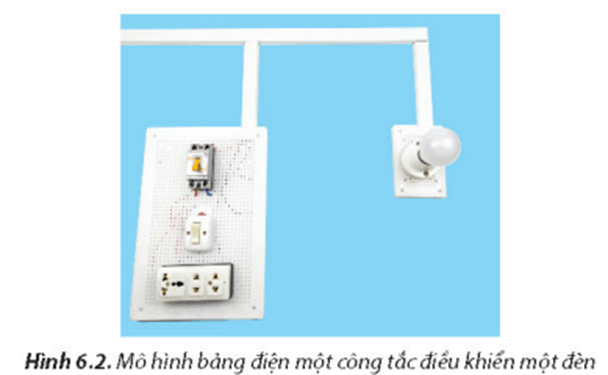

Khám phá 1 trang 35 Công nghệ 9: Bảng điện một công tắc điều khiển một đèn như Hình 6.2 thường được lắp đặt ở đâu trong nhà?
Trả lời:
Bảng điện một công tắc điều khiển một đèn như Hình 6.2 thường được lắp đặt ở:
+ Cửa ra vào
+ Đầu giường ngủ
+ Cầu thang

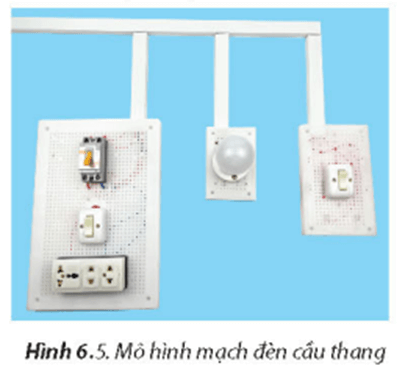

Khám phá 2 trang 38 Công nghệ 9: Mạch đèn cầu thang như Hình 6.5 có thể điều khiển một bóng đèn ở mấy vị trí?
Trả lời:
Mạch đèn cầu thang như Hình 6.5 có thể điều khiển một bóng đèn ở: 2 vị trí.

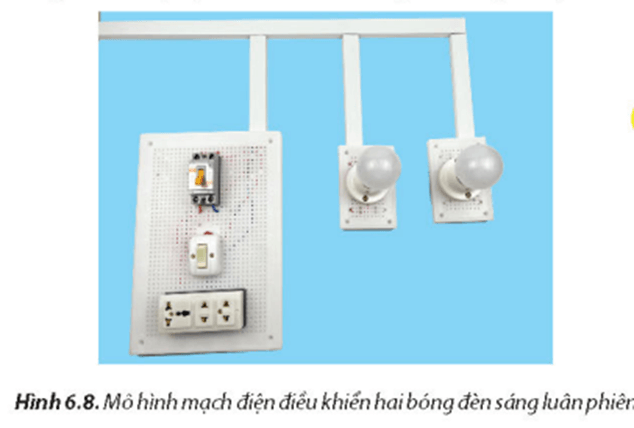

Khám phá 3 trang 41 Công nghệ 9: Để lắp đặt được mạch điện điều khiển hai bóng đèn sáng luân phiên như Hình 6.8, em cần chuẩn bị các vật liệu và thiết bị gì?
Trả lời:
Để lắp đặt được mạch điện điều khiển hai bóng đèn sáng luân phiên như Hình 6.8, em cần chuẩn bị các vật liệu và thiết bị sau:
STT | Chủng loại – quy cách kĩ thuật | Đơn vị | Số lượng | Ghi chú |
1 | Dây điện đôi VCmd 2 × 0,75 | Mét | 05 | |
2 | Bảng điện nhựa 200 mm × 300 mm | Cái | 01 | |
3 | Bảng điện nhựa 80 mm × 120 mm | Cái | 02 | Lắp bóng đèn Đ1 và Đ2 |
4 | Công tắc 3 cực | Cái | 01 | Công tắc nổi |
5 | Ổ cắm điện 3 lỗ | Cái | 01 | Ổ cắm điện nổi |
6 | Bóng đèn LED 220 V – 20 W | Bộ | 02 | |
7 | CB một pha 10 A | Cái | 01 | Dạng khối |
8 | Nẹp nhựa luồn dây 10 mm × 25 mm | Mét | 02 | |
9 | Băng keo điện | Cuộn | 01 |
Luyện tập Vận dụng
Luyện tập 1 trang 44 Công nghệ 9: Hãy nêu tên các bước thực hành lắp đặt mạng điện trong nhà theo thiết kế
Trả lời:
Các bước thực hành lắp đặt mạng điện trong nhà theo thiết kế là:
Bước | Nội dung |
1 | Tìm hiểu sơ đồ nguyên lí. |
2 | Vẽ sơ đồ lắp đặt. |
3 | Chuẩn bị thiết bị, dụng cụ, vật liệu. |
4 | Lắp đặt mạng điện. |
5 | Kiểm tra, thử nghiệm hoạt động của mạng điện |
Luyện tập 2 trang 44 Công nghệ 9: Hãy vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện gồm bảng điện lắp một CB để đóng, cắt nguồn điện và bảo vệ an toàn cho mạch điện; hai công tắc 2 cực điều khiển hai bóng đèn sáng, tắt độc lập nhau; một ổ cắm điện để cấp điện cho các đồ dùng điện di động trong gia đình.
Trả lời:
- Sơ đồ nguyên lí:
- Sơ đồ lắp đặt:

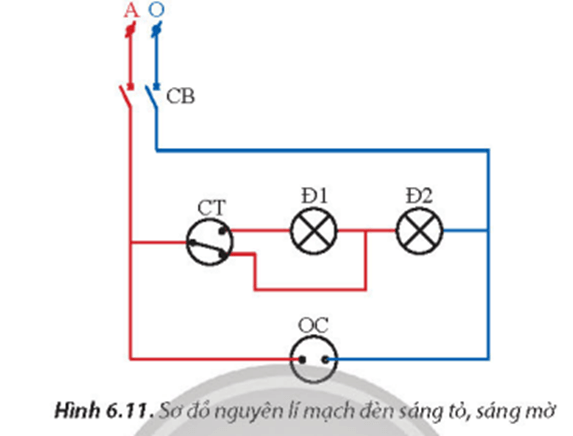

Vận dụng trang 45 Công nghệ 9: Hãy tìm hiểu mạch điện có sơ đồ nguyên lí như ở Hình 6.11 để thực hành các bước lắp đặt mạng điện trong nhà theo thiết kế
Trả lời:
Lắp đặt mạng điện trong nhà theo thiết kế:
- Hoạt động:
+ Bật CB: Cấp điện cho toàn bộ mạch điện.
+ Bật Q1: Đ1 sáng tỏ.
+ Bật Q2:
. Lần 1: Đ1 sáng mờ, Đ2 sáng tỏ.
. Lần 2: Đ1 tắt, Đ2 sáng mờ.
. Lần 3: Đ1 và Đ2 đều tắt.
- Lắp đặt mạng điện trong nhà:
- Lựa chọn dây điện:
+ Dây pha: màu nâu
+ Dây trung hòa: màu xanh lam
+ Dây tiếp địa: màu vàng xanh
- Lắp đặt CB:
+ Lắp đặt CB ở vị trí đầu nguồn của mạch điện.
+ Chọn CB có dòng điện định mức phù hợp với công suất của các thiết bị điện.
- Lắp đặt công tắc và ổ cắm:
+ Lắp đặt công tắc và ổ cắm ở vị trí thuận tiện cho việc sử dụng.
+ Nối dây điện cẩn thận, đảm bảo chắc chắn và cách điện tốt.
- Kiểm tra và đóng điện:
+ Kiểm tra kỹ lưỡng trước khi đóng điện.
+ Bật CB để kiểm tra hoạt động của mạch điện.
