Công nghệ 9 Cánh diều Ôn tập trang 46

Thiết bị

Chức năng

Cấu tạo

Thông số kĩ thuật

Công tắc

Công tắc là thiết bị dùng để đóng cắt dòng điện bằng tay đơn giản. Công tắc thường được lắp trên dây pha sau aptomat hoặc cầu chì, nối tiếp với đỗ dùng điện.

Công tắc gồm các bộ phận chính: vỏ, nút bật tắt và các cực nối điện. Vỏ và nút bật tắt của công tắc thường được làm bằng nhựa, các cực nối điện được làm bằng đồng.

Trên vỏ công tắc có ghi thông số kĩ thuật: dòng điện định mức (A) và điện áp định mức (V).

Cầu dao

Cầu dao là thiết bị đóng cắt dòng điện bằng tay đơn giản, thường được sử dụng trong các mạng điện công suất nhỏ. Cầu dao đóng cắt đồng thời cả dây pha và dây trung tính của mạng điện. Cầu dao được kết hợp với cầu chì để thực hiện chức năng bảo vệ mạng điện khi xảy ra sự cố quá tải hoặc ngắn mạch.

Cầu dao gồm các bộ phận chính: cân đóng cắt, các cực nối điện và vỏ. Tay gạt của cần cắt và vỏ được làm bằng vật liệu cách điện. Các cực nối điện được làm bằng đồng.

Trên tay gạt của cần đóng cắt của cầu dao có ghi thông số kĩ thuật: dòng điện định mức (A) và điện áp định mức (V). Ví dụ: 15 A - 600 V.

Aptomat

Aptomat là thiết bị đóng cắt dòng điện bằng tay và có khả năng tự động cắt để bảo vệ mạng điện khi xảy ra sự cô như quá tải hoặc ngắn mạch.

Aptomat một pha một cực dùng để đóng cắt dây pha trong mạng điện. Aptomat một pha hai cực dùng để đóng cắt đồng thời cả dây pha và dây trung tính trong mạng điện.

Cấu tạo bên ngoài của aptomat gồm các bộ phận chính: vỏ, cần đóng cắt, các cực nối điện. Trong đó, cực nối điện đầu vào được nói với dây điện cấp nguồn. cực nối điện đầu ra được nối với các phụ tải điện.

Trên vỏ aptomat có ghi thông số kĩ thuật: dòng điện định mức (A) và điện áp định mức (V).

Ổ cắm điện

Ổ cắm điện dùng để lấy điện cho các đồ dùng điện.

Ổ cắm điện gồm các bộ phận chính: vỏ và các cực tiếp điện.

Trên vỏ của ô cắm điện có ghi thông số kĩ thuật: dòng điện định mức (A) và điện áp định mức (V). Ví dụ: 15 A - 250 V.

Phích cắm điện

Phích cắm điện dùng để lấy điện từ ổ cắm điện cung cấp cho các đồ dùng điện.

Phích cắm điện gồm các bộ phận chính: vỏ và các chốt (chấu) tiếp điện. Mỗi chốt tiếp điện được nối với một dây dẫn điện.

Trên vỏ phích cắm điện có ghi thông số kĩ thuật: dòng điện định mức (A) và điện áp định mức (V). Ví dụ: 10A - 250 V.

Các bước

Đồng hồ vạn năng

Ampe kìm

+ Bước 1. Chọn thang đo và đại lượng đo

Vặn núm xoay sang chế độ đo thông mạch.

Vặn núm xoay đến thang đo cường độ dòng điện.

Bước 2. Tiến hành đo

- Cắm dây que đo màu đen vào giắc cắm V/Ω và dây que đo màu đen vào giắc cắm COM của đồng hồ vạn năng.

- Đặt hai đầu que đo vào hai đầu của dây dẫn điện cần đo thông mạch.

Ấn lẫy mở hàm kìm, lồng hàm kìm vào đoạn dây dẫn điện cân đo cường độ dòng điện.

Bước 3. Đọc kết quả đo

Nếu dây dẫn điện không bị đứt, đồng hồ sẽ kêu tiếng “bíp”, nếu dây dẫn điện bị đứt thì đồng hồ sẽ không kêu.

Đọc kết quả trên màn hình hiển thị

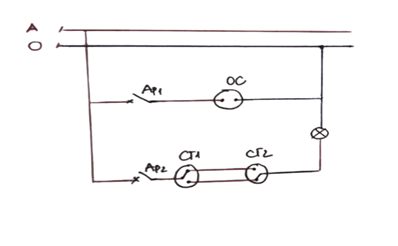

STT

Tên thiết bị, vật liệu

Thông số kĩ thuật

Đơn vị tính

Số lượng

Đơn giá (VNĐ)

Thành tiền (VNĐ)

1

Aptomat

16 A - 250 V

cái

1

67.000 đ

67.000 đ

2

10 A - 250 V

cái

1

60.000 đ

60.000 đ

3

Bóng đèn, đui đèn

250 V - 12 W

bộ

1

63.000 đ

63.000 đ

4

Ổ cắm điện

16 A - 250 V

cái

1

50.000 đ

50.000 đ

5

Công tắc

16 A - 250 V

cái

2

27.000 đ

54.000 đ

6

Dây dẫn điện

2 × 4,0 mm2

m

5

24.500 đ

122.500 đ

7

2 × 1,5 mm2

m

5

9.800 đ

49.000 đ

8

Bảng điện

300 × 200 mm

cái

2

20.000 đ

40.000 đ

Tổng chi phí

505.500 đ
