Công nghệ 9 Kết nối tri thức Bài 4: Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà
Các em hãy cùng tham khảo lời giải Công nghệ 9 Kết nối tri thức Bài 4: Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà để tìm hiểu đặc điểm, công dụng của từng loại vật liệu, thiết bị và dụng cụ điện. Nội dung giải bài tập được trình bày chi tiết, dễ hiểu, giúp các em nắm chắc kiến thức và hoàn thành tốt các nhiệm vụ học tập.
Giải Công nghệ 9 bài 4: Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà
- Câu hỏi trang 18 SGK Công nghệ 9 Kết nối tri thức
- Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức
- Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức
- Thực hành trang 20 SGK Công nghệ 9 Kết nối tri thức
- Khám phá trang 20 SGK Công nghệ 9 Kết nối tri thức
- Thực hành trang 21 SGK Công nghệ 9 Kết nối tri thức
- Khám phá trang 22 SGK Công nghệ 9 Kết nối tri thức
- Thực hành trang 22 SGK Công nghệ 9 Kết nối tri thức
- Luyện tập trang 23 SGK Công nghệ 9 Kết nối tri thức
- Kết nối năng lực trang 23 SGK Công nghệ 9 Kết nối tri thức
Giải Công nghệ 9 Bài 4 Kết nối tri thức: Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà cung cấp hướng dẫn trả lời chi tiết các câu hỏi trong sách giáo khoa. Qua bài học, học sinh sẽ nhận biết được các loại vật liệu điện, thiết bị điện và dụng cụ thường dùng trong lắp đặt mạng điện gia đình; hiểu đặc điểm, công dụng của từng loại và biết cách lựa chọn thiết bị phù hợp. Đây là tài liệu tham khảo hữu ích giúp các em chuẩn bị bài mới, củng cố kiến thức và nâng cao khả năng vận dụng môn Công nghệ 9.
Câu hỏi trang 18 SGK Công nghệ 9 Kết nối tri thức
Quan sát Hình 4.1 và cho biết: Có những vật liệu, thiết bị điện nào được dùng để lắp đặt mạng điện trong nhà?
Trả lời:
Vật liệu: dây dẫn
Thiết bị: aptomat, ổ điện
Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức
Có thể tùy ý lựa chọn vật liệu để lắp đặt cho mạng điện được không? Tại sao?
Trả lời:
Không. Vì phải lựa chọn theo yêu cầu về cường độ dòng điện tiêu thụ trong mạch điện.
Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức
Em hãy tìm hiểu một số loại dây dẫn điện, vật liệu cách điện của mạng điện trong nhà và cho biết chúng dùng trong trường hợp nào? Tại sao?
Trả lời:
- Một số loại dây dẫn điện:
+ Dây dẫn điện đơn: sử dụng trong dân dụng nhiều hơn trong nhà máy.
- Giải thích: tiết diện dây nhỏ nên công suất dẫn điện kém, ít dùng trong công nghiệp.
+ Dây dẫn điện đôi: sử dụng trong dân dụng và trong công nghiệp.
- Một số vật liệu cách điện:
+ Băng dính cách điện.
+ Ống luồn dây điện.
Thực hành trang 20 SGK Công nghệ 9 Kết nối tri thức
Cần thiết kế một mạch điện (có điện áp 220V) gồm ba mạch riêng rẽ: một mạch dùng cho mạch điện chiếu sáng có công suất 200W, một mạch dùng cho ổ cắm điện cấp điện cho nồi cơm điện có công suất 800W; một mạch dùng cho quạt điện có công suất 120W. Hãy lựa chọn dây dẫn cho ba mạch trên theo bảng gợi ý sau đây:
|
STT |
Đồ dùng điện |
Thông số kĩ thuật |
Dòng điện tiêu thụ |
Tiết diện dây dẫn |
|
1 |
Đèn chiếu sáng |
220 V – 200 W |
? |
? |
|
2 |
Nồi cơm điện |
? |
? |
? |
|
3 |
? |
? |
? |
? |
Trả lời:
|
STT |
Đồ dùng điện |
Thông số kĩ thuật |
Dòng điện tiêu thụ |
Tiết diện dây dẫn |
|
1 |
Đèn chiếu sáng |
220 V – 200 W |
0,9 A |
5,4 mm |
|
2 |
Nồi cơm điện |
220 V – 800 W |
3,6 A |
21,6 mm |
|
3 |
Quạt điện |
220 V – 120 W |
0,5 A |
3 mm |
Khám phá trang 20 SGK Công nghệ 9 Kết nối tri thức
Khi lắp đặt mạng điện trong nhà cần lựa chọn những dụng cụ nào?
Trả lời:
Cần lựa chọn thiết bị đóng cắt; thiết bị lấy điện.
Thực hành trang 21 SGK Công nghệ 9 Kết nối tri thức
Hãy lựa chọn aptomat, công tắc điện, ổ cắm điện và phích cắm điện có thông số (dòng điện, điện áp) phù hợp với các đồ dùng điện trong bảng dưới đây.
|
STT |
Đồ dùng điện |
Công suất của đồ dùng điện |
Aptomat |
Công tắc điện |
Ổ cắm điện |
Phích cắm điện |
|
1 |
Đèn chiếu sáng |
200 W |
? |
? |
? |
? |
|
2 |
Nồi cơm điện |
800 W |
? |
? |
? |
? |
|
3 |
Quạt điện |
120 W |
? |
? |
? |
? |
Trả lời:
|
STT |
Đồ dùng điện |
Công suất của đồ dùng điện |
Aptomat |
Công tắc điện |
Ổ cắm điện |
Phích cắm điện |
|
1 |
Đèn chiếu sáng |
200 W |
1,18 A |
6 A |
6 A |
6 A |
|
2 |
Nồi cơm điện |
800 W |
4,73 A |
12 A |
12 A |
12 A |
|
3 |
Quạt điện |
120 W |
0,71 A |
6 A |
6 A |
6 A |
Khám phá trang 22 SGK Công nghệ 9 Kết nối tri thức
Để lắp đặt mạng điện trong nhà cần lựa chọn những dụng cụ nào?
Trả lời:
Cần lựa chọn những dụng cụ: dụng cụ đo, dụng cụ lắp đặt mạng điện trong nhà.
Thực hành trang 22 SGK Công nghệ 9 Kết nối tri thức

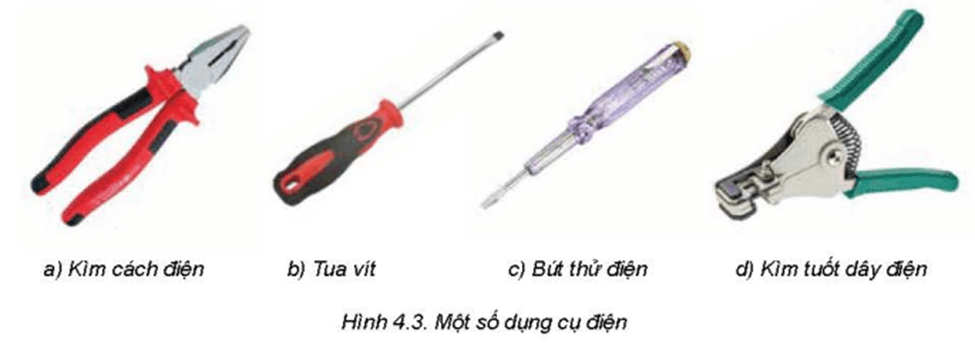

Hãy quan sát Hình 4.3 và cho biết những dụng cụ nào được dùng để lắp đặt mạng điện trong nhà? Chúng được dùng vào những việc gì? Tại sao?
Trả lời:
Những dụng cụ được dùng để lắp đặt mạng điện trong nhà:
- Kìm cách điện: Dùng để cắt, bấm và uốn các dây dẫn điện mà không gây nguy hiểm cho người sử dụng bởi tính cách điện của tay cầm.
- Tua vít: Sử dụng để tháo lắp các ốc vít, kẹp dây và các phần cứng khác trong quá trình lắp đặt mạng điện.
- Kìm tuốt dây điện: Dùng để bóc lớp cách điện của dây điện để tiến hành kết nối với các thiết bị hoặc ổ cắm điện, giúp dễ dàng tiến hành việc kết nối mạng điện một cách an toàn và chính xác.
Luyện tập trang 23 SGK Công nghệ 9 Kết nối tri thức

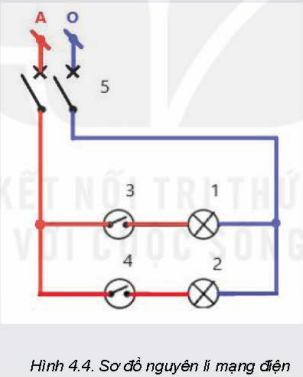

Hãy lựa chọn các thiết bị và dây dẫn điện cho mạng điện trong sơ đồ nguyên lí (Hình 4.4). Trong đó đèn 1 có dòng điện 0,5A, đèn 2 dùng sưởi ấm có dòng điện 4A, sử dụng dây dẫn lõi đồng.
Trả lời:
|
STT |
Đồ dùng điện |
Dòng điện tiêu thụ |
Tiết diện dây dẫn |
Aptomat |
Công tắc điện |
Ổ cắm điện |
Phích cắm điện |
|
1 |
Đèn 1 |
0,5 A |
3 mm |
0,65 A |
6A |
6A |
6A |
|
2 |
Đèn 2 |
4 A |
24 mm |
5,2 A |
12A |
12A |
12A |
Kết nối năng lực trang 23 SGK Công nghệ 9 Kết nối tri thức
Tại sao để chọn thiết bị điện cho mạng điện trong nhà như aptomat, ổ cắm điện và phích cắm điện, người ta chọn dòng điện mức lớn dòng điện tiêu thụ được tính toán cho mạch khoảng 30%?
Trả lời:
Người ta chọn dòng định mức lớn hơn dòng điện tiêu thụ được tính toán cho mạch khoảng 30% vì:
- Dòng điện tiêu thụ không luôn ổn định và có thể thay đổi đột ngột do nhiều yếu tố như khởi động của thiết bị, biến đổi tải, và tình trạng mạch. Việc chọn dòng định mức lớn hơn giúp tăng sự linh hoạt và ổn định của hệ thống khi gặp với các tình huống không mong muốn.
- Phòng tránh quá tải.
- Bảo vệ thiết bị điện
- Đáp ứng nhu cầu tương lai
Hoặc:
Việc chọn thiết bị điện (aptomat, ổ cắm, phích cắm) có dòng điện định mức lớn hơn dòng điện tiêu thụ tính toán khoảng 30% (tức là chọn bằng khoảng 130% dòng tính toán) nhằm các lý do sau:
- Ứng phó với dòng điện không ổn định và tăng đột ngột: Khi các thiết bị điện khởi động (đặc biệt là động cơ, máy nén trong tủ lạnh, máy điều hòa...) hoặc khi biến đổi tải, dòng điện khởi động thường tăng vọt lớn hơn nhiều so với dòng điện hoạt động bình thường.
- Phòng tránh quá tải: Tạo ra một "đệm an toàn" giúp thiết bị không bị làm việc quá tải, tránh hiện tượng sinh nhiệt cao gây chảy vỏ nhựa, hỏng hóc hoặc chập cháy.
- Bảo vệ thiết bị điện: Giúp duy trì sự ổn định cho toàn bộ mạch điện, kéo dài tuổi thọ và độ bền cho cả aptomat, ổ cắm, phích cắm lẫn các đồ dùng điện trong nhà.
- Đáp ứng nhu cầu mở rộng trong tương lai: Cho phép người dùng có thể lắp thêm hoặc cắm thêm các thiết bị điện phát sinh sau này mà không lo vượt quá giới hạn chịu tải của mạng điện.
Trên đây là lời giải Công nghệ 9 Kết nối tri thức Bài 4: Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà. Hy vọng tài liệu giúp các em hiểu rõ nội dung bài học và hoàn thành tốt các bài tập trong SGK. Đừng quên theo dõi VnDoc để cập nhật thêm nhiều bài giải Công nghệ 9 hữu ích!
