Thực hành bài 9 trang 40 SGK Công Nghệ 9

I. DỤNG CỤ VẬT LIỆU VÀ THIẾT BI

  • Vật liệu, thiết bị:
    • Dây dẫn điện, bóng đèn đui đèn, công tắc 3 cực, cầu chì, bảng điện, băng cách điện, giấy ráp.
  • Dụng cụ:
    • Kìm điện, tuốc vít, khoan, kéo, bút thử.

II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH

  • Giống nhau:
    • Có cấu tạo ngoài giống nhau: có võ và bộ phận tác động
  • Khác nhau:
    • Công tắc 2 cực: Bộ phận tiếp điện có 2 chốt 1 cực động 1 cực tĩnh, dùng để đóng cắt 1 dây dẫn
    • Công tắc 3 cực: Bộ phận tiếp điện có 3 chốt: 1 cực động, 2 cực tĩnh, dùng để chuyển nối dòng điện
  • Mạch này dùng để lắp cho cầu thang hoặc 2 công tắc 2 nơi khác nhau điều khiển 1 đèn

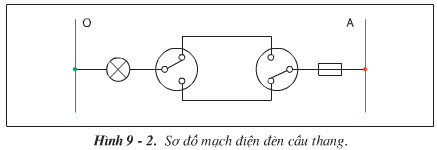

1. Vẽ trên sơ đồ mạch điện

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 9: Thực hành: Lắp mạch điện hai công tắc ba cực điều khiển một đèn

2. Lập bảng dự trù vật lệu, thiết bị và lựa chọn dụng cụ

TT

Tên dụng cụ, vật liệu và thiết bị

Số lượng

Yêu cầu kĩ thuật

1

2

3

4

Kìm điện: 5 cái, loại tốt

Kìm tuốc dây: 2 cái, loại tốt

1 thước dây

3. Lắp mạch điện

Giải bài tập SGK Công nghệ lớp 9 quyển 4 bài 9: Thực hành: Lắp mạch điện hai công tắc ba cực điều khiển một đèn

Bước 1: Vạch dấu

Bước 2: Khoan lỗ bảng điện

Bước 3: Lắp đặt thiết bị điện của bảng điện

Bước 4: Nối dây mạch điện

Bước 5: Kiểm tra
