Bài tập SBT Vật lý 11 bài 11

Bài 11.1 trang 29 Sách bài tập (SBT) Vật Lí 11

Cho mạch điện có sơ đồ như Hình 11.1, trong đó nguồn điện có suất điện động E = 30 V và điện trở trong r = 3 Ω, các điện trở R₁ = 12 Ω, R₂ = 27 Ω, R₃ = 18 Ω, vôn kế V có điện trở rất lớn.

a) Tính điện trở tương đương RN của mạch ngoài.

b) Xác định số chỉ của vôn kế.

Trả lời:

a) Điện trở tương đương RN của mạch ngoài là điện trở của R₁, R₂ và R₃ mắc nối tiếp. Do đó:

R_N = R₁ + R₂ + R₃

b) Dòng điện chạy qua các điện trở

I=E/R_N+r=30/60=0,5A

Số chỉ của vôn kế UV = I(R₂ + R₃) = 0,5.45 = 22,5 V.

Bài 11.2 trang 29 Sách bài tập (SBT) Vật Lí 11

Một dây hợp kim có điện trở là R = 5 Ω được mắc vào hai cực của một pin điện hoá có suất điện động và điện trở trong là E = 1,5 V, r = 1 Ω. Điện trở của các dây nối là rất nhỏ.

a) Tính lượng hoá năng được chuyển hoá thành điện năng trong 5 phút.

b) Tính nhiệt lượng toả ra ở điện trở R trong khoảng thời gian đã cho trên đây.

c) Giải thích sự khác nhau giữa các kết quả tính được ở câu a và b trên đây.

Trả lời:

a) Cường độ dòng điện chạy trong mạch là: I = 0,25 A.

Lượng hoá năng được chuyển hoá thành điện năng khi đó là:

A_hoá = EIt = 112,5 J

b) Nhiệt lượng toả ra ở điện trở R khi đó là: Q = 93,75 J.

c) Lượng hoá năng A_hóa được chuyển hoá thành điện năng và bằng nhiệt lượng Q toả ra ở điện trở R và ở trong nguồn do điện trở trong r. Vì vậy Q chỉ là một phần của A_hóa.

Bài 11.3 trang 29 Sách bài tập (SBT) Vật Lí 11

Cho một nguồn điện có suất điện động E= 24 V và điện trở trong r = 6 Ω.

a) Có thể mắc nhiều nhất bao nhiêu bóng đèn loại 6 V - 3 W vào nguồn điện đã cho trên đây để các đèn sáng bình thường? Vẽ sơ đồ cách mắc.

b) Nếu chỉ có 6 bóng đèn loại trên đây thì phải mắc chúng vào nguồn điện đã cho theo sơ đồ nào để các đèn sáng bình thường? Trong các cách mắc này thì cách nào lợi hơn? Vì sao?

Trả lời:

a) Vì các bóng đèn cùng loại nên phải được mắc thành các dãy song song, mỗi dãy gồm cùng số đèn mắc nối tiếp. Bằng cách đó, dòng điện chạy qua mỗi đèn mới có cùng cường độ bằng cường độ định mức. Giả sử các đèn được mắc thành x dãy song song, mỗi dãy gồm y đèn mắc nối tiếp theo sơ đồ như trên Hình 11.1G.

Các trị số định mức của mỗi đèn là:

U_đ = 6V; P_đ = 3 W ; I_đ = 0,5 A.

Khi đó hiệu điện thế mạch ngoài là: U = yU_Đ = 6y.

Dòng điện mạch chính có cường độ là :

I = xI_Đ = 0,5x

Theo định luật Ôm ta có: U = E - Ir, sau khi thay các trị số đã có ta được:

2y + x = 8 (1)

Kí hiệu số bóng đèn là n = xy và sử dụng bất đẳng thức Cô-si ta có:

2y+x≥2\(\sqrt{2xy}\)(2)

Kết hợp (1) và (2) ta tìm được: n = xy ≤ 8.

Vậy có thể mắc nhiều nhất là n = 8 bóng đèn loại này.

Dấu bằng xảy ra với bất đẳng thức (2) khi 2y = x và với xy = 8. Từ đó suy ra x = 4 và y = 2, nghĩa là trong trường hợp này phải mắc 8 bóng đèn thành 4 dãy song song, mỗi dãy gồm 2 bóng đèn mắc nối tiếp như sơ đồ Hình 11.2G.

b) Xét trường hợp chỉ có 6 bóng đèn loại đã cho, ta có: xy = 6

Kết hợp với phương trình (1) trên đây ta tìm được:

x = 2 và do đó y = 3 hoặc x = 6 và do đó y = 1.

Nghĩa là có hai cách mắc 6 bóng đèn loại này:

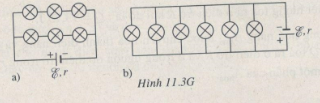

- Cách thứ nhất: Mắc thành 2 dãy song song, mỗi dãy có 3 đèn nối tiếp như sơ đồ Hình 11.3Ga.

- Cách thứ hai: Mắc thành 6 dãy song song, mỗi dãy 1 đèn như Hình 11.3Gb.

Theo cách mắc thứ nhất thì hiệu suất của nguồn là: H₁ = 75%

Theo cách mắc thứ hai thì hiệu suất của nguồn là: H₂ = 25%

Vậy cách mắc thứ nhất có lợi hơn vì có hiệu suất lớn hơn năng vô ích nhỏ hơn.

Bài 11.4 trang 29 Sách bài tập (SBT) Vật Lí 11

Có N₁ bóng đèn cùng loại 3 V - 3 W và N₂ nguồn điện có cùng suất điện động E₀ = 4 V và điện trở trong r₀ = 1 Ω được mắc thành bộ nguồn hỗn hợp đối xứng.

a) Nếu số bóng đèn là N₁ = 8 thì cần số nguồn ít nhất (N₂ min) là bao nhiêu để các đèn này sáng bình thường? Vẽ sơ đồ các cách mắc nguồn và đèn khi đó và tính hiệu suất của bộ nguồn trong từng trường hợp.

b) Nếu số nguồn là N₂ = 15 thì có thể thắp sáng bình thường số đèn lớn nhất (N₁ max) là bao nhiêu? Vẽ sơ đồ tất cả các cách mắc nguồn và đèn khi đó và tính hiệu suất của bộ nguồn đối với từng cách mắc đó.

Trả lời:

a) Để các đèn cùng loại sáng bình thường thì các đèn thành các dãy song song, mỗi dãy có cùng một số đèn mắc nối tiếp. Gọi số dãy các đèn mắc song song là x và số đèn mắc nối tiếp là y thì theo đầu bài ta xét trường hợp có tổng số đèn là: N_] = xy = 8.

Giả sử bộ nguồn hỗn hợp đối xứng gồm n dãy song song và mỗi dãy gồm m nguồn được mắc nối tiếp (Hình 11.4G). Khi đó bộ nguồn gồm N₂ = mn nguồn và có suất điện động là: E_b = mE₀= 4m và có điện trở trong là:

r_b=mr₀/n=m/n

Các trị số định mức của đèn là: U_Đ = 3 V ; P_Đ = 3 W do đó I_Đ = 1 A.

Cường độ dòng điện mạch chính là:

I = xI_Đ = x

Hiệu điện thế mạch ngoài là: U = yU_Đ = 3ỵ.

Theo định luật Ôm ta có: U = E_b - Ir_b hay 3y = 4m - x m/n

Từ đó suy ra 3yn + xm = 4mn (1)

Sử dụng bất đẳng thức Cô-si ta có:

3yn+xm≥2\(\sqrt{3mnxy}\) (2)

Kết hợp (1) và (2) trong đó chú ý là N₁ = xy = 8 và N₂ = mn ta tìm được: N₂ ≥ 6

Vậy số nguồn ít nhất tà N_2(min) = 6 để thắp sáng bình thường bóng đèn.

Để vẽ được sơ đồ các cách mắc nguồn và đèn cho trường hợp này ta lại xét phương trình (1) trên đây, trong đó thay trị số

N₂ = mn = 6; y = N₁/x=8/x ta đi tới phương trình: yn² – 8n + 2x = 0

Phương trình này có nghiệm kép (Δ’ = 0) là: n = 4/y

Chú ý rằng x, y, n và m đều là số nguyên, dương nên ta có bảng các trị số này như sau:

Như vậy trong trường hợp này chỉ có hai cách mắc các nguồn và các bóng đèn là

- Cách một: Bộ nguồn gồm n = 2 dãy song song, mỗi dãy gồm m = 3 nguồn mắc nối tiếp và các bóng đèn được mắc thành x = 4 dãy song song với mỗi dãy gồm y = 2 bóng đèn mắc nối tiếp (Hình 11.5Ga).

Cách mắc này có hiệu suất là: H₁ = 6/12 = 50%

- Cách hai: Bộ nguồn gồm n = 1 dãy gồm m = 6 nguồn mắc nối tiếp và các bóng đèn được mắc thành X = 2 dãy song song với mỗi dãy gồm y = 4 bóng đèn mắc nối tiếp (Hình 11.5Gb).

Cách mắc này có hiệu suất là: H₂ = 12/24 = 50%

b) Nếu số nguồn là N₂ = mn = 15 và với số đèn là N₁ = xy ta cũng có phương trình (1) và bất đẳng thức (2) trên đây. Kết quả là trong trường hợp này ta có:

3yn + xm = 4mn ≥ 2 \(\sqrt{3mnxy}\) hay 60 ≥ 2 \(\sqrt{45N_1}\)

Từ đó suy ra: N₁ ≤ 20. Vậy với số nguồn là N₂ = 15 thì có thể thắp sáng bình thường số đèn lớn nhất là N₁ = 20.

Để tìm được cách mắc nguồn và đèn trong trường hợp này ta có xy= 20 hay y = 20/x. Thay giá trị này vào phương trình (1) ta đi tới phương trình:
mx² – 60x + 60n = 0

Phương trình này có nghiêm kép (Δ' = 0) là: x = 30/m.

Chú ý rằng x, y, n và m đều là số nguyên, dương nên ta có bảng các trị số này như sau:

Như vậy trong trường hợp này chỉ có hai cách mắc các nguồn và các bóng đèn là:

- Cách một: Bộ nguồn gồm n = 5 dãy song song, mỗi dãy gồm m - 3 nguồn mắc nối tiếp và các bóng đèn được mắc thành X - 10 dãy song song với mỗi dãy gồm y - 2 bóng đèn mắc nối tiếp (Hình 11.6Ga).

Cách mắc này có hiệu suất là: H₁ = 6/12 = 50%

- Cách hai: Bộ nguồn gồm n = 1 dãy có m = 15 nguồn mắc nối tiếp và các bóng đèn được mắc thành x = 2 dãy song song với mỗi dãy gồm y = 10 bóng đèn mắc nối tiếp (Hình 11.6Gb).

Cách mắc này có hiệu suất là: H₂ = 30/60 = 50%

-----------------------------------
