Giải Vật lí 12 Cánh diều bài 2: Lực từ tác dụng lên đoạn dây dẫn mang dòng điện. Cảm ứng từ

Giải Vật lí 12 Cánh diều bài 2: Lực từ tác dụng lên đoạn dây dẫn mang dòng điện. Cảm ứng từ được VnDoc.com tổng hợp với hướng dẫn bạn đọc trả lời các câu hỏi trong SGK Vật lý 12 các trang 58, 60, 61, 62, 63, 64, 65.

Giải Vật lí 12 trang 58 Cánh diều

Mở đầu trang 58 SGK Vật lí 12

Ta đã biết, đại lượng đặc trưng cho tác dụng lực của điện trường là cường độ điện trường. Đại lượng nào đặc trưng cho tác dụng lực của từ trường?

Lời giải:

Lực từ đặc trưng cho tác dụng lực của từ trường.

Câu hỏi 1 trang 58 SGK Vật lí 12

Mô tả chiều của lực điện tác dụng lên điện tích ở trong điện trường.

Lời giải:

Chiều của lực điện tác dụng lên điện tích trong từ trường:

Nếu q > 0 thì lực điện cùng chiều với điện trường \(\vec{F} \uparrow \uparrow \vec{E}\)

Nếu q < 0 thì lực điện ngược chiều với điện trường \(\vec{F} \uparrow \downarrow \vec{E}\)

Câu hỏi 2 trang 58 SGK Vật lí 12

Làm thế nào để xác định hướng của lực từ do từ trường tác dụng lên một đoạn dòng điện?

Lời giải:

Dụng cụ

- Khung dây dẫn (1).

- Nam châm (2)

- Lò xo (3).

- Giá treo (4).

- Dây dẫn được nối đến nguồn điện (5).

Tiến hành

- Lắp đặt các dụng cụ như hình vẽ.

Giải Vật lí 12 trang 58 Cánh diều

- Treo khung dây để mặt phẳng khung dây vuông góc với đường sức từ của nam châm; cạnh AB của khung nằm ngang trong vùng từ trường đều ở khoảng không gian giữa hai cực của nam châm.

- Cho dòng điện có cường độ I chạy qua khung dây với chiều từ A đến B và quan sát hiện tượng xảy ra với khung dây.

- Đổi chiều cường độ dòng điện I chạy qua khung dây và quan sát hiện tượng xảy ra với khung dây.

Kết quả

- Khi có dòng điện chạy qua khung dây theo chiều từ A đến B, khung dây bị kéo thẳng đứng xuống dưới. Điều này cho thấy, lực từ tác dụng lên AB có phương thẳng đứng, vuông góc với cả đoạn dòng điện AB và đường sức từ.

Giải Vật lí 12 trang 58 Cánh diều

Giải Vật lí 12 trang 60 Cánh diều

Câu hỏi 3 trang 60 SGK Vật lí 12

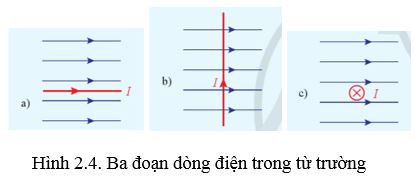

Trường hợp nào trong Hình 2.4 có lực từ tác dụng lên đoạn dòng điện? Tìm phương và chiều của lực từ trong trường hợp đó.

Giải Vật lí 12 trang 60 Cánh diều

Lời giải:

Sử dụng quy tắc bàn tay phải để xác định.

Hình a: Không xuất hiện lực từ vì dòng điện và đường sức từ cùng chiều.

Hình b: Lực từ có phương vuông góc với mặt phẳng tờ giấy, hướng từ ngoài vào trong.

Hình c: Lực từ có phương thẳng đứng, hướng từ trên xuống dưới.

Câu hỏi 4 trang 60 SGK Vật lí 12

Dùng quy tắc bàn tay trái nghiệm lại chiều của lực từ giữa hai dòng điện thẳng như Hình 2.5.

Giải Vật lí 12 trang 60 Cánh diều

Lời giải:

Dùng quy tắc nắm bàn tay phải để xác định chiều của cảm ứng từ, sau đó dùng quy tắc bàn tay trái để xác định chiều của lực từ.

Hình a: dòng điện I1 gây ra từ trường có cảm ứng từ tại điểm I2 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F12 có phương nằm ngang, hướng sang phải. Dòng điện I2 gây ra từ trường có cảm ứng từ tại điểm I1 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F21 có phương nằm ngang, chiều hướng sang trái.

Giải Vật lí 12 trang 60 Cánh diều

Hình b: dòng điện I1 gây ra từ trường có cảm ứng từ tại điểm I2 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F12 có phương nằm ngang, hướng sang trái. Dòng điện I2 gây ra từ trường có cảm ứng từ tại điểm I1 có phương thẳng đứng, chiều hướng lên, do đó lực từ F21 có phương nằm ngang, chiều hướng sang phải.

Giải Vật lí 12 trang 60 Cánh diều

Giải Vật lí 12 trang 61 Cánh diều

Tìm hiểu thêm trang 61 SGK Vật lí 12

Cùng với đơn vị tesla (T), người ta cũng hay dùng đơn vị của cảm ứng từ là gauss (Gaoxơ, viết tắt là G). Hãy tìm hiểu mối liên hệ giữa gauss (G) và tesla (T).

Lời giải:

Mối liên hệ giữa gauss (G) và tesla (T): 1 tesla = 10 000 gauss.

Giải Vật lí 12 trang 62 Cánh diều

Câu hỏi 5 trang 62 SGK Vật lí 12

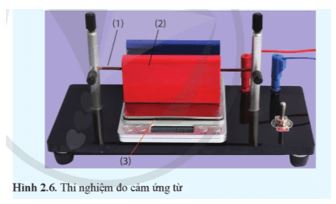

Trong sơ đồ thí nghiệm ở Hình 2.6, dòng điện đi qua đoạn dây dẫn nằm trong từ trường có thể từ trái sang phải hoặc từ phải sang trái. Dòng điện đi theo chiều nào thì số chỉ của cân tăng lên so với khi chưa có dòng điện trong khung dây?

Giải Vật lí 12 trang 62 Cánh diều

Lời giải:

Dựa vào màu sắc của nam châm (màu đỏ là cực bắc N, màu xanh là cực nam S) nên hướng của đường sức từ có phương vuông góc với mặt phẳng tờ giấy và hướng từ ngoài vào trong. Để số chỉ của cân tăng lên thì lực từ phải có phương thẳng đứng, hướng xuống, áp dụng quy tắc bàn tay trái xác định được chiều dòng điện hướng từ phải sang trái.

Thực hành, khám phá trang 62 SGK Vật lí 12

Dụng cụ

- Đoạn dây dẫn (1); Nam châm (2); Cân (3).

Giải Vật lí 12 trang 62 Cánh diều

Phương án thí nghiệm

- Tìm hiểu công dụng của từng dụng cụ đã cho.

- Thiết kế phương án thí nghiệm đo độ lớn cảm ứng từ bằng các dụng cụ này.

Tiến hành

Sau đây là một phương án thí nghiệm với các dụng cụ đã cho.

1) Lắp đặt các dụng cụ như Hình 2.6.

Đoạn dây dẫn được cố định theo phương ngang giữa hai cực của nam châm. Dòng điện chạy qua đoạn dây dẫn từ biến áp nguồn (không thể hiện trong Hình 2.6).

2) Đo và ghi chiều dài l của đoạn dây dẫn nằm ngang trong từ trường theo mẫu Bảng 2.2.

3) Ấn nút hiệu chỉnh để cân chỉ số "0".

4) Bật nguồn điện. Đo và ghi cường độ dòng điện I và số chỉ m của cân theo Bảng 2.2.

5) Điều chỉnh biến áp nguồn để có các giá trị khác nhau của cường độ dòng điện I. Lặp lại bước 4 cho đến khi có ít nhất ba giá trị khác nhau của I và m. Tắt nguồn điện.

Kết quả

Lấy g = 9,80 m/s2

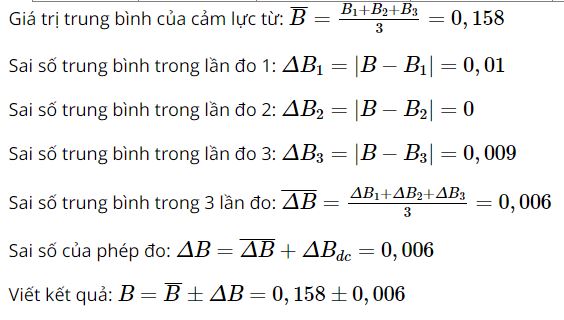

- Tính độ lớn của cảm ứng từ.

- Tính sai số.

- Viết kết quả.

\(B = \overline{B} \pm \triangle B\)

Giải Vật lí 12 trang 62 Cánh diều

Lời giải:

Do cân đã hiệu chỉnh về số 0 nên độ lớn lực từ bằng với độ lớn trọng lượng của m.

Áp dụng công thức \(B = \frac{F}{Ilsin\theta } với \theta = 90^{0}\)

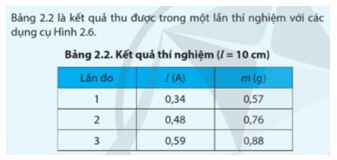

Bảng 2.2. Kết quả thí nghiệm (l = 10 cm = 0,1 m)

Lần đo

I (A)

m (g)

F (N)

B (T)

1

0,34

0,57

5,7.10-3

0,168

2

0,48

0,76

7,6.10-3

0,158

3

0,59

0,88

8,8.10-3

0,149

Giải Vật lí 12 trang 62 Cánh diều

Giải Vật lí 12 trang 63 Cánh diều

Câu hỏi 6 trang 63 SGK Vật lí 12

Tại sao thông qua số chỉ của cân có thể biết được độ lớn của lực từ?

Lời giải:

Do cân đã hiểu chỉnh về số 0 nên độ lớn lực từ bằng với độ lớn trọng lượng của m.

Câu hỏi 7 trang 63 SGK Vật lí 12

Biết độ lớn cảm ứng từ của dòng điện có cường độ I chạy trong dây dẫn thẳng dài tại vị trí cách dây dẫn một đoạn r là \(B = 2.10^{-7} . \frac{I}{r}\) trong đó, I đo bằng ampe (A), r đo bằng mét (m), B đo bằng tesla (T).

Tính độ lớn cảm ứng từ của dòng điện có cường độ I = 10 A ở cách nó một đoạn r = 1 cm.

Lời giải:

Độ lớn cảm ứng từ là  \(B = 2.10^{-7} . \frac{I}{r} = 2.10^{-7} . \frac{10}{0,01} = 2.10^{-4} (T)\)

Giải Vật lí 12 trang 64 Cánh diều

Luyện tập trang 64 SGK Vật lí 12

Một dây dẫn dài 50 cm mang dòng điện được đặt vuông góc với một từ trường có B = 5,0 mT.

a) Nếu trong mỗi giây có 1018 electron đi qua tiết diện thẳng của dây dẫn thì cường độ dòng điện là bao nhiêu? (e = 1,6.10-19 C).

b) Tính độ lớn lực từ tác dụng lên dây dẫn.

Lời giải:

a) Cường độ dòng điện:  \(I = \frac{q}{t} = \frac{Ne}{t} = \frac{10^{8} .1,6.10^{-19} }{1} = 0,16 A\)

b) Độ lớn lực từ: F = Ilsinθ = 0,16.0,5.sin90° = 0,08N

Giải Vật lí 12 trang 65 Cánh diều

Vận dụng trang 65 SGK Vật lí 12

Thảo luận đề xuất phương án với các dụng cụ thực hành ở trường của bạn và thực hiện phương án thí nghiệm để đo cảm ứng từ của dòng điện.

Lời giải:

Đang cập nhật...
