Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Chúng tôi xin giới thiệu bài Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt được VnDoc sưu tầm và tổng hợp lí thuyết trong chương trình giảng dạy môn Vật lý lớp 8. Hi vọng rằng đây sẽ là những tài liệu hữu ích trong công tác giảng dạy và học tập của quý thầy cô và các bạn học sinh.

Lưu ý: Nếu bạn muốn Tải bài viết này về máy tính hoặc điện thoại, vui lòng kéo xuống cuối bài viết.

Câu hỏi: Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Lời giải:

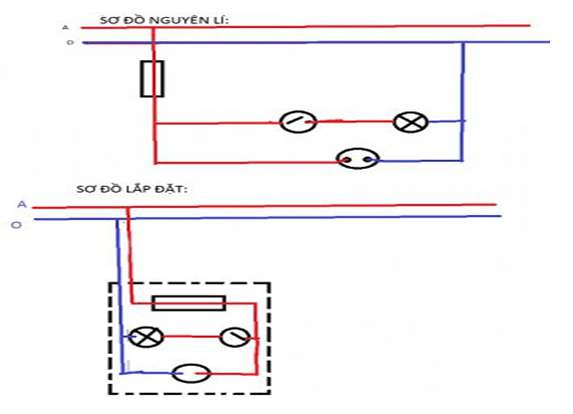

- Sơ đồ nguyên lí là sơ đồ chỉ nói lên mối liên hệ điện mà không thể hiện vị trí sản xuất hay cách lắp ráp các phần tử của mạng điện

- Sơ đồ lắp đặt biểu thị vị trí lắp đặt, cách lắp ráp giữa các phần tử của mạng điện và cần dùng để dự trù vật liệu, lắp đặt sửa chữa mạch điện

Sơ đồ nguyên lí là cơ sở vẽ ra sơ đồ lắp đặt:

1. Sơ đồ nguyên lý

Khái niệm

- Sơ đồ nguyên lý là sơ đồ đơn giản, chủ yếu giúp cho người đọc dễ dàng hiểu được nguyên lý hoạt động của mạch điện. Thường thì sơ đồ này chỉ mang tính lý thuyết. Vd: mạch đèn cầu thang chỉ đơn giản được vẽ gồm có 1 bóng đèn và 2 công tắc 3 chấu.

- Dựa vào sơ đồ nguyên lý, sơ đồ lắp đặt được thêm vào những chi tiết để phù hợp với yêu cầu thực tế. Vd: cách đi dây chi tiết, bảng điện phải có cầu chì, ổ cắm....

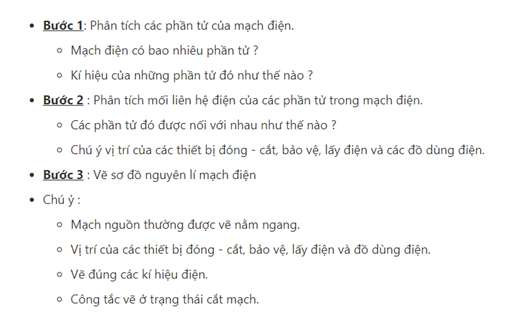

Vẽ sơ đồ nguyên lý

Thiết kế sơ đồ nguyên lý điện dân dụng

- Nguyên tắc cơ bản về mạch điện

+ Những điểm cùng ký hiệu thì sẽ cùng một điện thế, trong mạch điện thực tế chúng sẽ được kết nối với nhau nhưng trong sơ đồ nguyên lý thì các điểm này không thực sự cần thiết phải nối với nhau. Điều này người đọc phải tự hiểu.

+ Những điểm giao với nhau mà kết nối trong thực tế thì phải đánh dấu chấm vào điểm giao nhau đó.

- Tiếp đến, bạn cần hiểu rõ tên gọi, ký hiệu và ý nghĩa của các ký hiệu điện dân dụng

+ Trong sơ đồ mạch điện thì người ta biểu thị sự kết nối các linh kiện thông qua các ký hiệu của nó. Vì vậy bạn cần ghi nhớ các ký hiệu này biểu hiện cho linh kiện nào thì bạn chắc chắn sẽ đọc và phân tích được mạch điện nhanh và dễ dàng. Nếu không hiểu chúng hoạt động thế nào thì làm sao có thể phân tích mạch điện tử, việc hiểu rõ từng linh kiện được đánh giá thông qua khả năng bạn nhận biết chúng, khả năng tính toán chế độ làm việc của chúng và khả năng vận dụng linh kiện trong thiết kế mạch.

+ Ký hiệu điện dân dụng (còn gọi là biểu tượng điện dân dụng) là biểu tượng hình khác nhau. Dùng để biểu diễn các hợp phần của thiết bị điện và điện tử như dây điện, pin, điện trở, transistor trong sơ đồ mạch điện hoặc điện tử.

- Sơ đồ nguyên lý mạch điện dân dụng: Đây là sơ đồ mối quan hệ về điện. Sơ đồ này không hiện cách sắp xếp, hay cách lắp ráp của các phần tử. Sơ đồ nguyên lý điện dân dụng dùng để nghiên cứu những nguyên lý hoạt động của các thiết bị điện và mạch điện.

2. Sơ đồ lắp đặt

Sơ đồ lắp đặt là gì?

- Sơ đồ lắp đặt được trình bày cụ thể vị trí chính xác từng linh kiện (bộ phận) từng mạch điện trong một thiết bị.

-Sơ đồ lắp đặt : Là sơ đồ biểu thị rõ vị trí, cách lắp đặt của các phần tử của mạch điện.

- Sơ đồ lắp đặt được sử dụng để dự trù vật liệu, lắp đặt, sửa chữa mạng điện và các thiết bị điện.

Vẽ sơ đồ lắp đặt

Vẽ sơ đồ lắp đặt mạch điện gồm 4 bước:

- Bước 1. Vẽ đường dây nguồn

- Bước 2. Xác định vị trí để bảng điện, bóng đèn

- Bước 3. Xác định vị trí các thiết bị điện trên bảng điện

- Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí

Tìm hiểu sơ đồ nguyên lí mạch điện một công tắc ba cực điều khiển hai đèn

- Cực 1 công tắc 3 cực nối với đèn 1

- Cực 2 công tắc 3 cực nối với đèn 2

- Công tắc 2 cực dùng để đóng hoặc ngắt nguồn điện

- Nguyên tắc hoạt động mạch điện một công tắc ba cực điều khiển hai đèn: Khi công tắc 2 cực đóng lại và công tắc 3 cực được bật về vị trí 1 thì đèn 1 sáng.

- Mạch điện một công tắc ba cực điều khiển hai đèn dùng để chuyển đổi thắp sáng luân phiên 2 đèn với nhau.

----------------------------------------
