Luyện tập Từ trường (Khó)

Câu 1: Vận dụng

Ghi đáp án vào ô trống

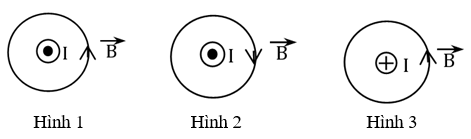

Trong các hình vẽ sau, xác định số hình vẽ biểu diễn sai hướng của đường cảm ứng từ của dòng điện trong dây dẫn thẳng dài vô hạn?

Đáp án: 2

Đáp án là:

Trong các hình vẽ sau, xác định số hình vẽ biểu diễn sai hướng của đường cảm ứng từ của dòng điện trong dây dẫn thẳng dài vô hạn?

Đáp án: 2

H.1 biểu diễn đúng, H.2 và H.3 biểu diễn sai.
Câu 2: Vận dụng
Chọn đáp án thích hợp

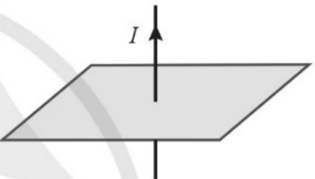

Một dây dẫn điện thẳng được đặt vuông góc với mặt phẳng như hình vẽ. Đường sức từ quay ngược chiều kim đồng hồ. Chiều của dòng điện là
- A. quay cùng chiều kim đồng hồ.
- B. đi ra khỏi mặt phẳng và vuông góc với mặt phẳng.
- C. quay ngược chiều kim đồng hồ.
- D. đi ra khỏi mặt phẳng và vuông góc với mặt phẳng.
Hướng dẫn:
Chiều của dòng điện là đi ra khỏi mặt phẳng và vuông góc với mặt phẳng.
Câu 3: Vận dụng

Ghi đáp án vào ô trống

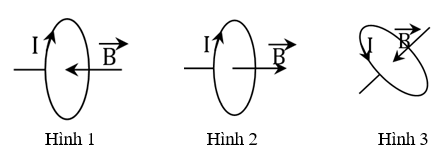

Trong các hình vẽ sau, xác định số hình vẽ biểu diễn đúng hướng của đường cảm ứng từ của dòng điện trong dây dẫn vòng tròn?

Đáp án: 1

Đáp án là:

Trong các hình vẽ sau, xác định số hình vẽ biểu diễn đúng hướng của đường cảm ứng từ của dòng điện trong dây dẫn vòng tròn?

Đáp án: 1

H.1 biểu diễn đúng,

H.2 và H.3 biểu diễn sai.
Câu 4: Vận dụng
Chọn kết luận đúng

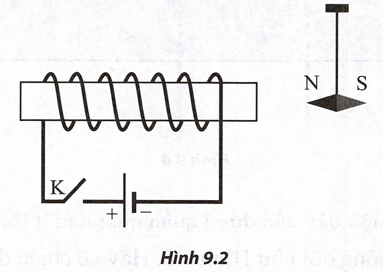

Cho sơ đồ mạch điện và kim nam châm được treo như hình bên dưới. Kim nam châm chỉ chuyển động tịnh tiến. Khi đóng công tắc K thì kim nam châm sẽ
- A.
  bị đẩy sang phải.
- B.
  vẫn đứng yên.
- C.
  bị đẩy sang trái.
- D.
  bị đẩy sang trái rồi bị đẩy sang phải.
Hướng dẫn:
Khi đóng công tắc K thì kim nam châm bị đẩy sang phải.
Câu 5: Vận dụng
Chọn đáp án đúng

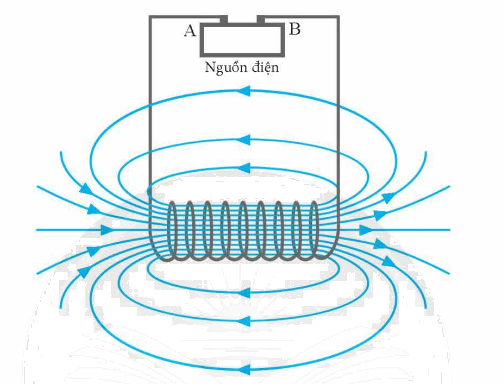

Xét một ống dây có dòng điện chạy qua và có hướng của đường sức từ như hình vẽ. Biết A, B là các cực của nguồn điện không đổi. Cực A và cực B là cực nào?
- A.
  A cực âm, B cực âm.
- B.
  B cực dương, A cực âm.
- C.
  A cực dương, B cực dương.
- D.
  B cực âm, A cực dương.
Hướng dẫn:

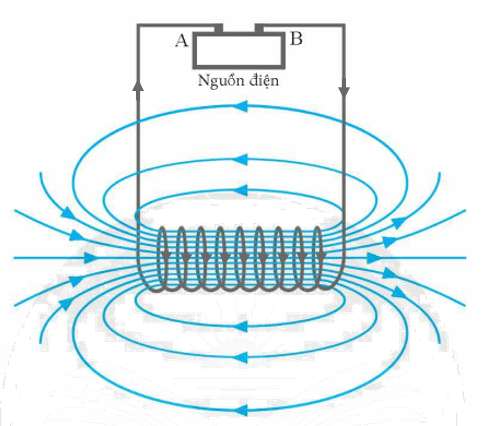

Từ chiều của đường sức từ, dùng quy tắc nắm tay phải để xác định chiều của dòng điện.
Câu 6: Vận dụng

Ghi đáp án vào ô trống

Đường sức từ có dạng là đường thẳng, song song, cùng chiều cách đều nhau có thể xuất hiện ở bao nhiêu trường hợp trong bốn trường hợp sau?

1. xung quanh dòng điện thẳng.

2. trong lòng nam châm chữ U.

3. xung quanh nam châm thẳng.

4. trong lòng ống dây mang dòng điện.

Đáp án: 2

Đáp án là:

Đường sức từ có dạng là đường thẳng, song song, cùng chiều cách đều nhau có thể xuất hiện ở bao nhiêu trường hợp trong bốn trường hợp sau?

1. xung quanh dòng điện thẳng.

2. trong lòng nam châm chữ U.

3. xung quanh nam châm thẳng.

4. trong lòng ống dây mang dòng điện.

Đáp án: 2

Xuất hiện đường trong trường hợp 2 và 4.
Câu 7: Vận dụng
Chọn đáp án đúng
Các đường sức từ xung quanh một dây dẫn thẳng dài mang dòng điện I (hình vẽ) có hình dạng nào sau đây?
- A.
  Các vòng tròn ngược chiều kim đồng hồ.
- B.
  Các đường elip ngược chiều kim đồng hồ.
- C.
  Các vòng tròn theo chiều kim đồng hồ.
- D.
  Các đường elip theo chiều kim đồng hồ.
Hướng dẫn:
Các vòng tròn ngược chiều kim đồng hồ.
Câu 8: Vận dụng
Chọn hình vẽ thích hợp

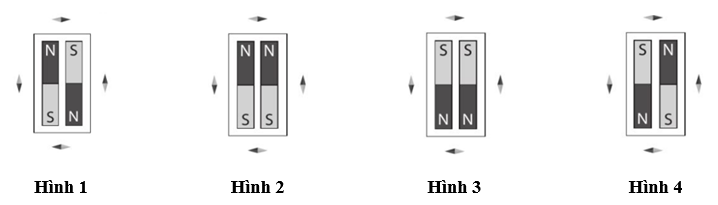

Sự sắp xếp kim nam châm ở hình nào sau đây là đúng?
- A.
  Hình 4.
- B.
  Hình 1.
- C.
  Hình 2.
- D.
  Hình 3.
Hướng dẫn:
Sự sắp xếp kim nam châm ở hình hinh 1 đúng.
Câu 9: Vận dụng
Chọn đáp án đúng

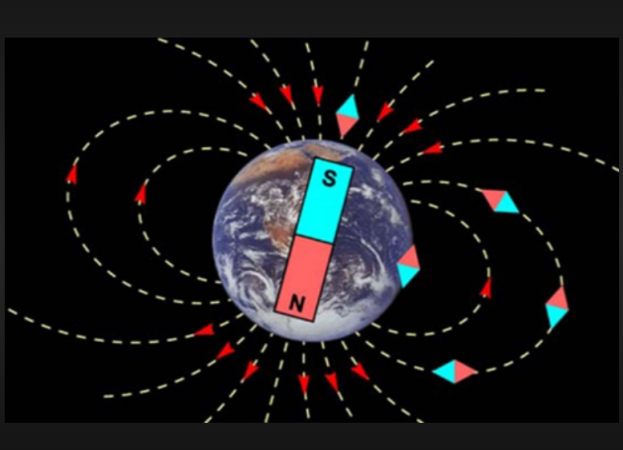

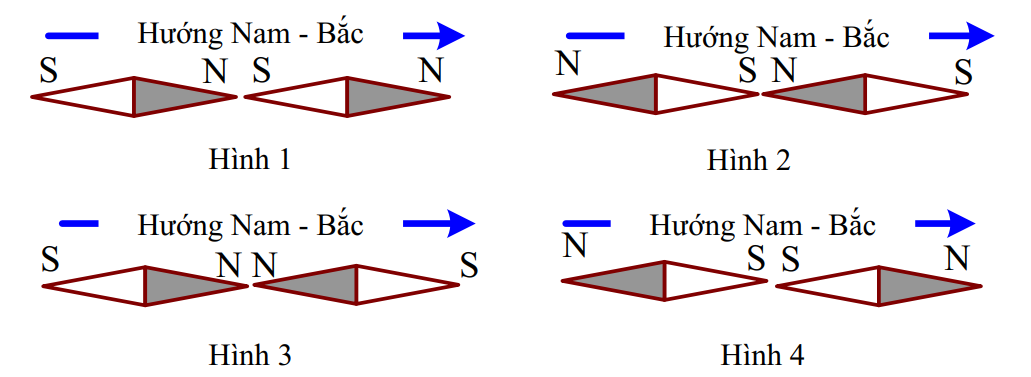

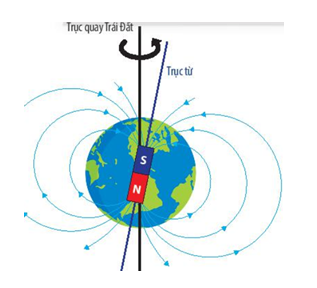

Trái đất coi như một nam châm khổng lồ. Hai kim nam châm nhỏ đặt trên Trái Đất xa các dòng điện và các nam châm khác, đường nối hai trọng tâm của chúng nằm theo hướng Nam – Bắc. Nếu từ trường Trái Đất mạnh hơn từ trường kim nam châm, khi cân bằng, hai kim nam châm đó sẽ có dạng như hình nào trong các hình sau?
- A.
  Hình 1.
- B.
  Hình 3.
- C.
  Hình 4.
- D.
  Hình 2.
Hướng dẫn:
Đáp án đúng: Hình 1.
Câu 10: Vận dụng

Ghi đáp án vào ô trống

Dây dẫn mang dòng điện có thể tương tác từ với bao nhiêu vật trong các vật sau?

1. Điện tích chuyển động.

2. Nam châm đứng yên.

3. Điện tích đứng yên.

4. Nam châm chuyển động.

Đáp án: 3

Đáp án là:

Dây dẫn mang dòng điện có thể tương tác từ với bao nhiêu vật trong các vật sau?

1. Điện tích chuyển động.

2. Nam châm đứng yên.

3. Điện tích đứng yên.

4. Nam châm chuyển động.

Đáp án: 3

Dây dẫn mang dòng điện tương tác từ với 1,2,4.
Câu 11: Vận dụng

Ghi đáp án vào ô trống

Chỉ ra số phát biểu đúng trong 4 phát biểu sau?

1. Từ trường xuất hiện xung quanh các điện tích đứng yên.

2. Khi có hai dòng điện cùng chiều chạy qua hai dây dẫn thì hai dây dẫn sẽ hút nhau.

3. Các đường sức của cùng một từ trường có thể cắt nhau.

4. Các đường sức từ của từ trường đều là những đường thẳng song song, cách đều nhau.

Đáp án: 2

Đáp án là:

Chỉ ra số phát biểu đúng trong 4 phát biểu sau?

1. Từ trường xuất hiện xung quanh các điện tích đứng yên.

2. Khi có hai dòng điện cùng chiều chạy qua hai dây dẫn thì hai dây dẫn sẽ hút nhau.

3. Các đường sức của cùng một từ trường có thể cắt nhau.

4. Các đường sức từ của từ trường đều là những đường thẳng song song, cách đều nhau.

Đáp án: 2

1. Điện trường 🡪 Sai

2. Đúng.

3. Không thể cắt nhau🡪 Sai.

4. Đúng.
